一种小儿内科智能雾化器的制作方法

本发明涉及小儿医疗设备技术领域，具体为一种小儿内科智能雾化器。

背景技术：

随着医疗水平的不断提高，各种使用效果好的医疗器械更新推出，在治疗小儿内科疾病时，经常会用到雾化器，雾化器能够将药剂雾化，喷入到小儿口中，从呼吸道吸入体内，吸收效果好，能够起到良好的疗效，局部用药减少了药物副作用，但是小儿由于年龄小，对不适感的耐受力有限，温度和湿度都会造成小儿的不适感，且由于吸入雾化药剂的用量及温湿度不可控制性，可能造成单次吸入量过多，导致气管内液体增多，加重小儿喘憋，气体温度较低，造成小儿气管反射性收缩，产生严重后果，且目前的雾化器对用药量没有具体的控制，造成药物浪费。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种小儿内科智能雾化器，可以对雾化药剂的温度和湿度进行有效控制，能够对吸入雾化药剂的用量进行控制，给小儿提供舒适的治疗环境，且能够对用药量进行控制，避免药物浪费，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种小儿内科智能雾化器，包括箱体，所述箱体的前侧设有内置电源，箱体的右侧设有水箱支架，且水箱支架的端部设有水箱，所述箱体的左侧连通有螺纹软管，螺纹软管与箱体的连接处设有流量控制阀，所述螺纹软管的端部连通有呼吸面罩，呼吸面罩的侧面设有松紧扣，且松紧扣上连接有束缚带，所述箱体的后侧分别设有智能处理器和显示屏，智能处理器和显示屏上下分布，所述箱体的顶端中部设有重量传感器，重量传感器的端部设有药盒，且药盒的顶端活动铰接有盒盖，所述药盒通过药剂输送管与箱体连通，药剂输送管与箱体的连接处设有吸泵，所述箱体的内部底端设有雾化器，箱体的内部一侧设有喷头，所述喷头通过导管与水箱连通，导管与水箱的连接处设有水泵，所述箱体的内部另一侧分别设有温度传感器和湿度传感器，温度传感器和湿度传感器对称分布，所述箱体的内部药剂出口处设有加热器，所述智能处理器分别与内置电源、吸泵、重量传感器、水泵、流量控制阀、显示屏、温度传感器、加热器、湿度传感器和雾化器电连接。

作为本发明的一种优选技术方案，所述箱体的底端四角设有支撑柱，支撑柱为减震支柱，且支撑柱的底端设有支撑脚。

作为本发明的一种优选技术方案，所述智能处理器的一侧设有操作面板，操作面板与智能处理器电连接。

作为本发明的一种优选技术方案，所述束缚带有两根，一根束缚带的端部设有粘带，另一根束缚带的端部设有被粘带。

作为本发明的一种优选技术方案，所述雾化器的顶端设有颗粒浓度传感器，颗粒浓度传感器与智能处理器电连接。

与现有技术相比，本发明的有益效果是：本小儿内科智能雾化器通过温度传感器和湿度传感器对雾化药剂的温度和湿度进行监测，通过加热器和喷头改变雾化药剂的温度和湿度，通过流量控制阀对吸入雾化药剂的用量进行有效控制，通过重量传感器对加药量进行限制，该小儿内科智能雾化器能够为小儿提供舒适的治疗环境，且能够节约用药，治疗效果好。

附图说明

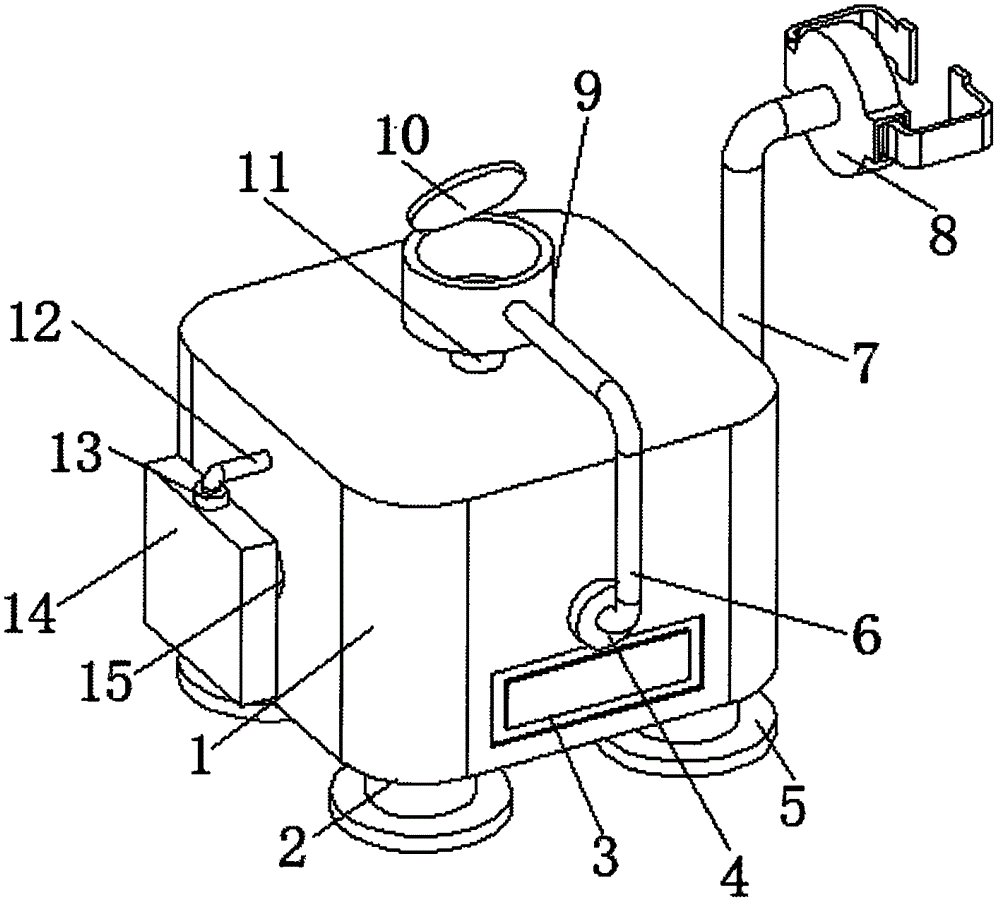

图1为本发明结构示意图；

图2为本发明侧面结构示意图；

图3为本发明剖面结构示意图。

图中：1箱体、2支撑柱、3内置电源、4吸泵、5支撑脚、6药剂输送管、7螺纹软管、8呼吸面罩、9药盒、10盒盖、11重量传感器、12导管、13水泵、14水箱、15水箱支架、16松紧扣、17粘带、18被粘带、19束缚带、20流量控制阀、21智能处理器、22显示屏、23温度传感器、24加热器、25湿度传感器、26颗粒浓度传感器、27雾化器、28喷头。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种小儿内科智能雾化器，包括箱体1，箱体1的前侧设有内置电源3，箱体1的右侧设有水箱支架15，且水箱支架15的端部设有水箱14，箱体1的左侧连通有螺纹软管7，螺纹软管7与箱体1的连接处设有流量控制阀20，对吸入雾化药剂的用量进行有效控制，螺纹软管7的端部连通有呼吸面罩8，呼吸面罩8的侧面设有松紧扣16，且松紧扣16上连接有束缚带19，箱体1的后侧分别设有智能处理器21和显示屏22，智能处理器21和显示屏22上下分布，箱体1的顶端中部设有重量传感器11，对加药量进行限制，重量传感器11的端部设有药盒9，且药盒9的顶端活动铰接有盒盖10，药盒9通过药剂输送管6与箱体1连通，药剂输送管6与箱体1的连接处设有吸泵4，箱体1的内部底端设有雾化器27，箱体1的内部一侧设有喷头28，喷头28通过导管12与水箱14连通，导管12与水箱14的连接处设有水泵13，箱体1的内部另一侧分别设有温度传感器23和湿度传感器25，温度传感器23和湿度传感器25对称分布，温度传感器23和湿度传感器25对雾化药剂的温度和湿度进行监测，箱体1的内部药剂出口处设有加热器24，加热器24用来改变雾化药剂的温度，水泵13、水箱14和喷头28组成加湿装置来改变雾化药剂的湿度，智能处理器21分别与内置电源3、吸泵4、重量传感器11、水泵13、流量控制阀20、显示屏22、温度传感器23、加热器24、湿度传感器25和雾化器27电连接，箱体1的底端四角设有支撑柱2，支撑柱2为减震支柱，避免温度传感器23、湿度传感器25、重量传感器11和颗粒浓度传感器26在工作过程中受到震动力的影响，且支撑柱2的底端设有支撑脚5，智能处理器21的一侧设有操作面板，操作面板与智能处理器21电连接，束缚带19有两根，一根束缚带19的端部设有粘带17，另一根束缚带19的端部设有被粘带18，粘带17和被粘带18的配合连接便于呼吸面罩8的配戴，雾化器27的顶端设有颗粒浓度传感器26，颗粒浓度传感器26与智能处理器21电连接，颗粒浓度传感器26能够提高流量控制阀20的控制精度。

在使用时：通过重量传感器11对加药量进行限制，雾化器27对药剂进行雾化，方便吸入，温度传感器23和湿度传感器25对雾化药剂的温度和湿度进行监测，加热器24用来改变雾化药剂的温度，水泵13、水箱14和喷头28组成加湿装置来改变雾化药剂的湿度，通过流量控制阀20对吸入雾化药剂的用量进行有效控制。

本发明通过温度传感器23和湿度传感器25对雾化药剂的温度和湿度进行监测，通过加热器24和喷头28改变雾化药剂的温度和湿度，通过流量控制阀20对吸入雾化药剂的用量进行有效控制，通过重量传感器11对加药量进行限制，该小儿内科智能雾化器能够为小儿提供舒适的治疗环境，且能够节约用药，治疗效果好。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
