带防回血滤囊的输液器滴斗及包含它的输液器的制作方法

本发明属于医疗器械领域，涉及一种输液器具，特别涉及一种带防回血滤囊的输液器滴斗及包含它的输液器。

背景技术：

传统输液器，为了能够在输液时一并过滤掉药液中的杂质，通常会在输液管上串联一过滤器，药液在进入人体之前，首先会先经过该过滤器，过滤器中设置有药液通道，药液被限制在药液通道中流淌并经过一亲水性过滤薄膜。但该设计方案存在一些不足之处：如串联过滤器会造成连贯的输液管从中部切断；还如药液在经过亲水性过滤薄膜的时候，距离进出口较近的薄膜部位过滤较多，而较远区域的薄膜部位过滤较少。

传统输液器，在输液袋或者输液瓶的液体输液完毕后，需要及时拔针，否则会发生血液倒流的情况，即回血现象。一旦出现回血现象，会造成导管由于气泡栓塞而无法继续输液，并且会造成倒流到输液器内的血液凝固成块，若血块进入人体，则可能会出现血栓堵塞血管的情况，甚至发生医源性感染、败血症等严重医疗事故，危害人体健康。

因此，有必要提供改进的技术方案，以克服现有技术中存在的技术问题。

技术实现要素：

本发明的目的在于，提供一种输液器滴斗及包含它的输液器，具有结构紧凑，不会造成输液管中断的情况发生，同时在输液即将终止时可进行缓慢滴液，防止回血情况的发生。

为了达到上述目的，本发明提供了一种带防回血滤囊的输液器滴斗及包含它的输液器，包括有斗体和防回血滤囊，位于所述斗体上固定设置有滴斗盖，位于所述滴斗盖中心开设有上路输液管通孔，位于所述上路输液管通孔上插有一上路输液管，所述上路输液管包括一深入所述斗体与所述滴斗盖形成的空腔内部的延伸端部；所述防回血滤囊包括外壳体，位于所述外壳体上设置有一进管通孔，所述进管通孔套接固定在所述延伸端部上，所述外壳体上覆盖设置有亲水性过滤薄膜；位于所述外壳体容括的内部空间填充有吸水海绵，所述延伸端部深入所述吸水海绵内部。

工作时，在上路输液管中流淌的药液，经设置在滴斗盖中心的上路输液管通孔进入到延伸端部内，而后被吸水海绵吸收。随着吸水海绵吸纳的药液数量增加，在吸收的同时亦在向下渗出，而渗出的药液则经过亲水性过滤薄膜的过滤而最终流出防回血滤囊，滴入斗体内部。

在正常注射时，由于药液的压力较大，当吸水海绵迅速吸满后，对药液流速的影响并不明显。但当注射过程接近完毕时，药液的压力逐渐变小，此时吸水海绵的阻碍作用逐渐明显，当滴管不再向下滴出药液，此时位于吸水海绵内的药液缓慢的逐渐放出，最终保持在每几十秒向滴斗内滴入一滴药液。由于输液过程中，只要保证药液能够在一分钟左右滴入人体一滴，即可避免回血现象的发生，本发明能够使得药液持续缓慢滴入人体体内，从而根本上避免了回血现象的发生。

通过设置防回血滤囊，可看做将亲水性过滤薄膜直接的固定在延伸端部上，输液管本身的断开点就在滴斗处位置，而防回血滤囊的设置位置恰恰在滴斗内部的延伸端部上，因此有效减少了输液管的断开次数。

优选地，带防回血滤囊的输液器滴斗还包括有一排气机构，所述排气机构包括有排气管和空气过滤器；所述空气过滤器设置于所述斗体内部，包括一疏水性过滤薄膜和与所述排气管的空气过滤器骨架。正常工作时，药液滴入滴斗，滴斗内的空气通过排气机构排出，当滴斗内液面浸过空气过滤器时，由于空气过滤器的滤膜采用疏水性过滤薄膜，能有效阻止药液进入膜内，从而有效防止液体进入排气管，当液位回落至空气过滤器以下位置时，由于药液没有残留在排气管内，排气管不会出现堵塞。进一步优选地，所述排气管与所述滴斗盖一体成型。如此设计，简化了制造工艺，降低了生产成本，而且排气管与滴斗盖之间没有间隙，提高了密封性能。

优选地，所述外壳体为球形结构。同样优选地，所述外壳体为圆饼型结构。

优选地，所述亲水性过滤薄膜覆盖在所述外壳体的内表面上。亲水性过滤薄膜通常质地较软，通过外壳体的约束可使整个防回血滤囊的结构稳定。

优选地，所述防回血滤囊通过热熔或粘结剂与所述延伸端部粘接固定。在制造带防回血滤囊的输液器滴斗时，首先防回血滤囊固定在延伸端部上，而后再将滴斗盖固定在斗体上。

本发明还提供了一种输液器，它包括所述的输液器滴斗。

与现有技术相比，本发明的有益效果：在不破坏输液管连贯性的情况下对药液进行过滤，同时可有效的延长了滴液的时间，阻止了回血现象的发生。

附图说明

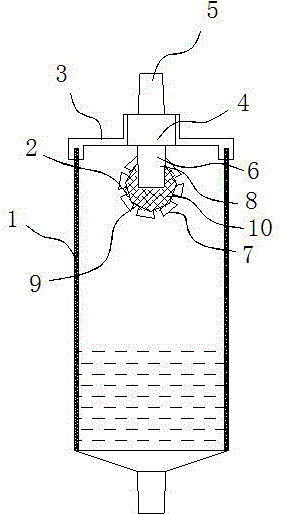

图1为本发明的带防回血滤囊的输液器滴斗。

图2为包括有带有排气机构的防回血滤囊的输液器滴斗的输液器。

其中：1、斗体；2、防回血滤囊；3、滴斗盖；4、上路输液管通孔；5、上路输液管；6、延伸端部；7、外壳体；8、进管通孔；9、亲水性过滤薄膜；10、吸水海绵；11、排气机构；12、排气管；13、空气过滤器；14、疏水性过滤薄膜；15、空气过滤器骨架。

具体实施方式

为了能够更好的理解本发明，例举以下几种具体的实施方案以供分析与理解，但应明白，本发明并不局限于此，根据提供的实施方案做出的一系列变形与等效替换也应理解为被囊括在本发明的精神内。

实施例1参照图1，本实施例介绍了一种带防回血滤囊2的输液器滴斗，包括有斗体1和防回血滤囊2，位于斗体1上固定设置有滴斗盖3，位于滴斗盖3中心开设有上路输液管通孔4，位于上路输液管通孔4上插有一上路输液管5，上路输液管5包括一深入斗体1与滴斗盖3形成的空腔内部的延伸端部6；防回血滤囊2包括外壳体7，位于外壳体7上设置有一进管通孔8，进管通孔8套接固定在延伸端部6上，外壳体7上覆盖设置有亲水性过滤薄膜9；位于外壳体7容括的内部空间填充有吸水海绵10，延伸端部6深入吸水海绵10内部，外壳体7为球形结构，亲水性过滤薄膜9覆盖在外壳体7的内表面上，防回血滤囊2通过热熔或粘结剂与延伸端部6粘接固定。

实施例2参照图2，本实施例介绍了一种包括有带有排气机构11的防回血滤囊2的输液器滴斗的输液器，包括有斗体1和防回血滤囊2，位于斗体1上固定设置有滴斗盖3，位于滴斗盖3中心开设有上路输液管通孔4，位于上路输液管通孔4上插有一上路输液管5，上路输液管5包括一深入斗体1与滴斗盖3形成的空腔内部的延伸端部6；防回血滤囊2包括外壳体7，位于外壳体7上设置有一进管通孔8，进管通孔8套接固定在延伸端部6上，外壳体7上覆盖设置有亲水性过滤薄膜9；位于外壳体7容括的内部空间填充有吸水海绵10，延伸端部6深入吸水海绵10内部。输液器滴斗上还包括有一排气机构11，排气机构11包括有排气管12和空气过滤器13；空气过滤器13设置于斗体1内部，包括一疏水性过滤薄膜14和与排气管12的空气过滤器骨架15，排气管12与滴斗盖3一体成型。外壳体7为圆饼型结构，亲水性过滤薄膜9覆盖在外壳体7的内表面上，防回血滤囊2通过热熔或粘结剂与延伸端部6粘接固定。
