一种专用于婴幼儿检查的X射线设备的制作方法

本发明涉及医疗检测技术领域，具体涉及一种专用于婴幼儿检查的X射线设备。

背景技术：

在现有的X射线机中还没有一种专用于一岁以内婴幼儿的专用X射线拍片设备，一岁以内婴幼儿要拍片都是用普通X射线机，由于拍片的时候婴幼儿哭闹，需要人按住，拍片的时候存在伪影，因此无法拍出优质的X光片，且重拍的几率很大，严重损害了婴幼儿的身体健康。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种专用于婴幼儿检查的X射线设备，可更准确的在适宜的时机进行拍片，减少不必要的拍片；在不拍片之前，该X射线机还可以作为婴儿箱使用，去除了婴幼儿拍片时的强制因素。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：

一种专用于婴幼儿检查的X射线设备，包括平板探测器、X射线管、高压发生器、限束器、摄像头、运动传感器、婴儿筐和电脑；所述平板探测器设置在所述高压发生器上，所述婴儿筐设置在所述平板探测器上，所述运动传感器设置在所述婴儿筐内，所述限束器通过安装支架设置在所述婴儿筐的正上方位置，所述摄像头设置在所述安装支架上，所述X射线管设置在所述限束器内，所述高压发生器与所述X射线管相连，所述高压发生器通过信号线缆与所述电脑相连，所述平板探测器、运动传感器和摄像头均与所述电脑相连。

优选的，所述专用于婴幼儿检查的X射线设备还包括脚轮，所述脚轮设置在所述高压发生器底部。

优选的，所述摄像头的摄像视角固定在所述婴儿筐内。

优选的，所述安装支架的一端与所述高压发生器相连、另外一端与所述限束器相连。

优选的，所述运动传感器的数目至少是2个，且左右对称设置。

优选的，所述平板探测器、运动传感器和摄像头均通过信号光缆与所述电脑相连。

(三)有益效果

本发明提供了一种专用于婴幼儿检查的X射线设备，本发明在X射线拍片的过程中不需要人为按住婴幼儿，可以减少不必要的伪影，拍片更精确；通过运动传感器与摄像头双重监控婴幼儿的运动状态，更准确的在适宜的时机进行拍片，减少不必要的拍片；在不拍片之前，该X射线机还可以作为婴儿箱使用，去除了婴幼儿拍片时的强制因素，具有很强的创造性。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明的主视结构示意图；

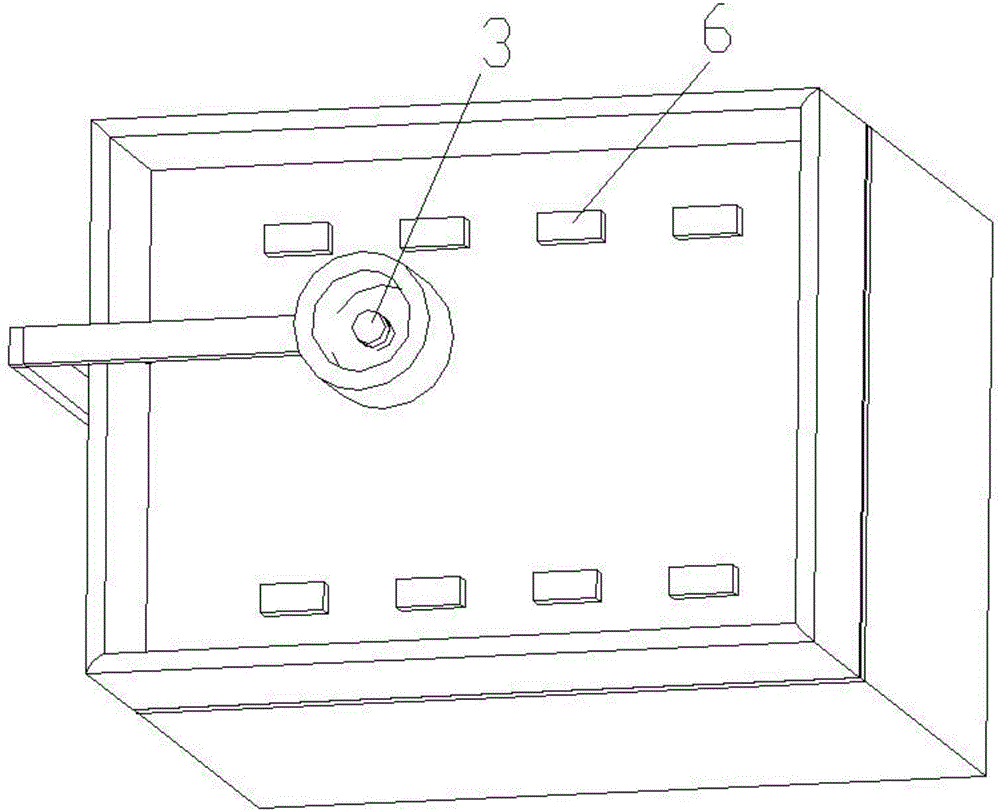

图2是本发明的俯视结构示意图；

图中的标号分别代表：

1、平板探测器；2、高压发生器；3、X射线管；4、限束器；5、摄像头；6、运动传感器；7、脚轮；8、婴儿筐。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1和图2所示的一种专用于婴幼儿检查的X射线设备，包括平板探测器、X射线管、高压发生器、限束器、摄像头、运动传感器、婴儿筐和电脑；平板探测器设置在高压发生器上，婴儿筐设置在平板探测器上，运动传感器设置在婴儿筐内，限束器通过安装支架设置在婴儿筐的正上方位置，摄像头设置在安装支架上，X射线管设置在限束器内，高压发生器与X射线管相连，高压发生器通过信号线缆与电脑相连，平板探测器、运动传感器和摄像头均与电脑相连。

具体的，专用于婴幼儿检查的X射线设备还包括脚轮，脚轮设置在高压发生器底部，摄像头的摄像视角固定在婴儿筐内，安装支架的一端与高压发生器相连、另外一端与限束器相连，运动传感器的数目至少是2个，且左右对称设置，平板探测器、运动传感器和摄像头均通过信号光缆与电脑相连。

本发明在实施的时候将婴幼儿置于婴儿筐内，此时婴幼儿处于哭闹状态，暂时无法马上拍片；调节好高压发生器的曝光条件，设置好电脑的曝光因素；当摄像头监视到婴幼儿不再乱动，以及运动传感器感应到婴幼儿不再乱动，此时视婴幼儿处于安静状态。并根据之前设置好的曝光条件自动启动一次曝光，此时高压发生器根据既定的参数传输到X射线管，X射线管释放出X射线通过限束器的作用减少不必要的X射线，然后辐射到婴幼儿身上，由平板探测器将滤过婴幼儿身体的X射线信号转化成电信号，通过电脑进行采集成像。

在医生操作的时候有以下几个步骤：

1.将婴儿放入婴儿筐内，将该X射线机推到铅房中，连接好高压发生器到X射线管之间的高压电缆，连接好高压发生器以及平板探测器到电脑之间的信号电缆，连接好摄像头以及运动传感器到电脑的信号电缆连接好电源线，其中电脑置于控制室(有防护铅玻璃)

2.由于运动传感器均匀铺在婴儿筐内，因此婴儿运动时很容易被运动传感器感应到，并将该信号转化为电信号通过信号线缆传输到电脑，为确保信号传输的准确性，同时摄像头将运动的图像传输到电脑，根据电脑软件判断婴儿的运动状态。此时，调节好高压发生器的曝光参数，即曝光选择的剂量。

3.当婴儿在婴儿筐内不再乱动，此时，通过摄像头以及运动传感器的双重信号通过信号线缆传输到电脑，电脑判定婴儿处于安静状态，于是自动启动一次曝光命令，通过信号线缆传输到高压发生器，高压发生器根据之前设置好的管电压、管电流信号传输到X射线管中，X射线管被激发出X射线，在限束器的作用下，去掉不必要的X射线辐射，仅留下有效的少剂量X射线辐射到婴儿身上，由于婴儿身体的衰减作用，最终滤过的X射线被平板探测器接收，并将之转化成电信号通过信号线缆传输到电脑，根据电脑的采集软件对该信号进行处理，显示出图像。

本发明在X射线拍片的过程中不需要人为按住婴幼儿，可以减少不必要的伪影，拍片更精确；通过运动传感器与摄像头双重监控婴幼儿的运动状态，更准确的在适宜的时机进行拍片，减少不必要的拍片；在不拍片之前，该X射线机还可以作为婴儿箱使用，去除了婴幼儿拍片时的强制因素，具有很强的创造性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
