具有低压迫力的医用冰帽的制作方法

本发明涉及医疗器械领域，尤其是一种具有低压迫力的医用冰帽。

背景技术：

冰帽的使用在临床上是一种常见的物理降温方法之一，主要用于头部物理降温，降低脑组织代谢，减少耗氧量，减轻脑细胞损害，预防脑水肿。特别是针对颅脑损伤患者，使用冰帽进行头部降温治疗，可使脑代谢率降低，耗氧量减少，增加缺氧耐受力，有效减轻脑水肿，降低颅内压，避免脑疝的发生，促进脑细胞功能的恢复，从而提高了患者的治愈率，降低了病死率和致残率，提高了患者的生存质量。

现有技术中，一般使用冰水作为冷却介质，冰帽重量大，容易对使用者的头部造成较强的压迫感，使佩戴者极为不舒服，同时还容易造成压疮和冻伤，且冰帽的材质粗糙，易增强佩戴者的不适感。

技术实现要素：

本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种具有低压迫力的医用冰帽。

为解决上述技术问题，本发明采用的技术方案是：一种具有低压迫力的医用冰帽，包括：冰帽本体、支撑装置和温度检测装置；

所述温度检测装置包括温度传感器、连接带和微型显示屏；所述温度传感器固定连接在所述冰帽本体上，所述连接带的一端固定连接在所述温度传感器上，另一端上连接有所述微型显示屏，所述连接带的自由端和冰帽本体的对应部位设置有相互配合的粘贴扣；

所述冰帽本体背面设置有支撑凸体，所述支撑凸体底部与所述冰帽本体固定连接，所述支撑凸体的侧面连接有加强筋，所述加强筋的另一端与所述冰帽本体连接；

所述支撑装置包括支撑板和弧形夹持端；所述支撑板的一端从上至下间隔设置有多个用于与所述支撑凸体配合连接的连接孔，所述支撑板的另一端连接所述弧形夹持端；

所述冰帽本体包括从外至内依次设置的外层、保温层、第一防水层、中空层、第二防水层和内层；

所述第一防水层和第二防水层中间形成所述中空层，所述中空层中填充有降温介质；

所述降温介质包括按重量份计的以下成分：

蒸馏水 50-85重量份；

乳化植物油 10-45重量份；

氯化钠 0.5-5重量份。

其中，弧形夹持端用于固定夹持在患者颈脖处，通过支撑板对冰帽本体起支撑作用，从而分担一部分冰帽本体对患者头部造成的压力，防止冰帽本体对患者头部过度挤压而造成压疮，以减小患者的不适感。

其中，通过调节支撑凸体与连接孔配合连接的位置来调节支撑板的支撑高度，从而能调节冰帽本体对患者头部的压力大小，例如，当患者感觉冰帽本体的压力过大时，将支撑凸体上移至当前配合连接的连接孔上方的连接孔，并将支撑凸体压入连接孔中，从而将冰帽本体进一步向上撑起，从而减小冰帽本体对患者头部的压力。

其中，加入大量的乳化植物油能降低降温介质的密度，减小相同大小的冰帽的质量，从而降低冰帽对患者头部造成的压力，同时乳化植物油还能使降温介质更加柔软和顺滑，能提升冰帽的舒适感；加入少量的氯化钠能降低降温介质的冰点，从而起到较好的防冻效果。

优选的是，所述加强筋包括两根，对称设置于所述支撑凸体的两侧。

优选的是，所述冰帽本体两侧均设置有耳部开口，所述耳部开口外缘上设置有隔热膜。

优选的是，所述外层由聚酰胺纤维制成，厚度为0.5-3mm。

优选的是，所述保温层由隔热材料制成，厚度为1-5mm。

优选的是，所述第一防水层由PET膜制成，厚度为1-3mm。

优选的是，所述中空层的厚度为15-50mm。

优选的是，所述第二防水层由PET膜制成，厚度为1-3mm。

优选的是，所述内层由聚氨酯纤维制成，厚度为1.5-5mm。

优选的是，所述微型显示屏用于显示所述温度传感器的检测值。

本发明至少包括以下有益效果：

1.本发明设置有可自由调节高度的支撑装置，能分担冰帽本体的压力，减弱冰帽本体对患者头部造成的压迫感，提升冰帽的舒适度。

2.本发明的降温介质密度低，且柔软度高，能降低冰帽的质量，减少患者佩戴冰帽产生的不适感。

3.本发明的冰帽本体包括有外层、保温层、第一防水层、中空层、第二防水层和内层，多层复合结构能有效提高冰帽的使用效果、延迟冰帽的使用寿命，还能使患者佩戴舒适。

附图说明

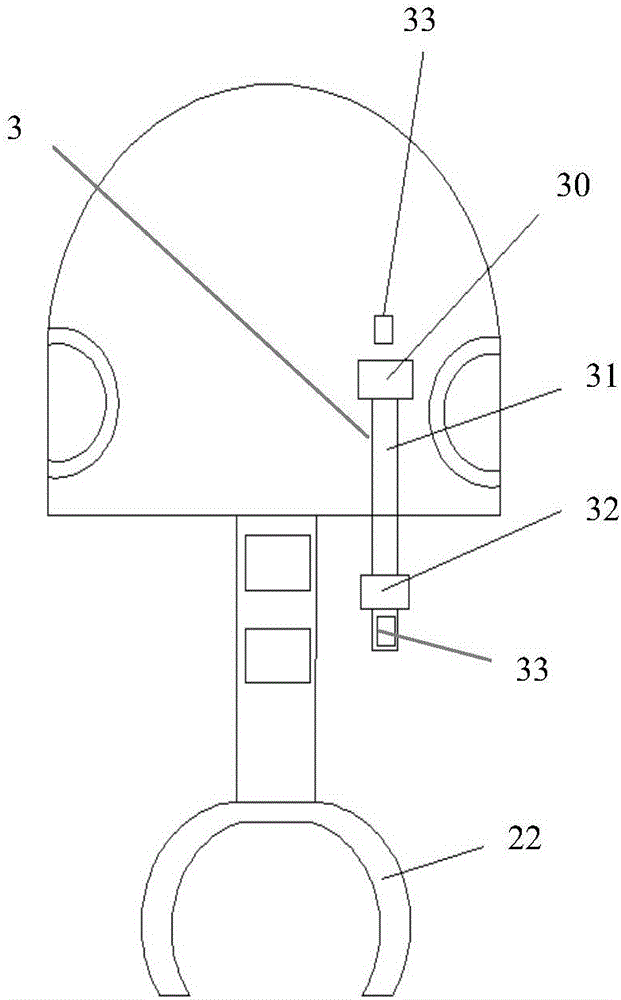

图1为本发明的冰帽的正视图；

图2为本发明的冰帽的后视图；

图3为本发明的支撑凸体与加强筋连接关系的正视图；

图4为本发明的冰帽本体的厚度剖视结构示意图。

附图标记说明：

1-冰帽本体；10-支撑凸体；11-加强筋；12-外层；13-保温层；14-第一防水层；15-中空层；16-第二防水层；17-内层；18-耳部开口；19-隔热膜；2-支撑装置；20-支撑板；21-连接孔；22-弧形夹持端；3-温度检测装置；30-温度传感器；31-连接带；32-微型显示屏；33-粘贴扣。

具体实施方式

下面结合附图对本发明做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

如图1-4所示，本实施例的一种具有低压迫力的医用冰帽，包括：冰帽本体1、支撑装置2和温度检测装置3。

温度检测装置3包括温度传感器30、连接带31和微型显示屏32；温度传感器30固定连接在冰帽本体1上，连接带31的一端固定连接在温度传感器30上，另一端上连接有微型显示屏32，连接带31的自由端和冰帽本体1的对应部位设置有相互配合的粘贴扣33。

冰帽本体1背面设置有支撑凸体10，支撑凸体10底部与冰帽本体1固定连接，支撑凸体10的侧面连接有加强筋11，加强筋11的另一端与冰帽本体1连接。

其中，加强筋11包括两根，对称设置于支撑凸体10的两侧，用于加强支撑凸体10与冰帽本体1的连接。

其中，冰帽本体1两侧均设置有耳部开口18，耳部开口18外缘上设置有隔热膜19，隔热膜19采用隔热泡沫制成，用于防止冰帽本体1冻伤患者的耳部。

支撑装置2包括支撑板20和弧形夹持端22；支撑板20的一端从上至下间隔设置有多个用于与支撑凸体10配合连接的连接孔21，支撑板20的另一端连接弧形夹持端22。

其中，弧形夹持端22用于固定夹持在患者颈脖处，通过支撑板20对冰帽本体1起支撑作用，从而分担一部分冰帽本体1对患者头部造成的压力，防止冰帽本体1对患者头部过度挤压而造成压疮，以减小患者的不适感。

其中，通过调节支撑凸体10与连接孔21配合连接的位置来调节支撑板20的支撑高度，从而能调节冰帽本体1对患者头部的压力大小，例如，当患者感觉冰帽本体1的压力过大时，将支撑凸体10上移至当前配合连接的连接孔21上方的连接孔21，并将支撑凸体10压入连接孔21中，从而将冰帽本体1进一步向上撑起，从而减小冰帽本体1对患者头部的压力。

冰帽本体1包括从外至内依次设置的外层12、保温层13、第一防水层14、中空层15、第二防水层16和内层17。

其中，外层12由聚酰胺纤维制成，厚度为0.5-3mm。

其中，保温层13由隔热材料制成，厚度为1-5mm，保温层13能有效隔绝外部环境与降温介质的热交换，从而能延迟冰帽的单次使用时间。

其中，第一防水层14由PET膜制成，厚度为1-3mm。

其中，第二防水层16由PET膜制成，厚度为1-3mm。

其中，内层17由聚氨酯纤维制成，厚度为1.5-5mm，内层17直接接触患者头部，聚氨酯纤维制成的内层17具有柔软、耐汗、耐磨的特性，使患者佩戴冰帽更为舒适，同时还能延长冰帽的使用寿命。

第一防水层14和第二防水层16中间形成中空层15，中空层15的厚度为15-50mm，中空层15中填充有降温介质。

降温介质包括按重量份计的以下成分：

蒸馏水 78重量份；

乳化植物油 20重量份；

氯化钠 2重量份。

其中，加入大量的乳化植物油能降低降温介质的密度，减小相同大小的冰帽的质量，从而降低冰帽对患者头部造成的压力，同时乳化植物油还能使降温介质更加柔软和顺滑，能提升冰帽的舒适感；加入少量的氯化钠能降低降温介质的冰点，从而起到较好的防冻效果。

其中，温度传感器30连接到冰帽本体1内的中空层15，用于测定降温介质的温度，微型显示屏32与温度传感器30连接，用于显示温度传感器30的检测结果。患者解开粘贴扣33将连有微型显示屏32的连接带31的自由端从冰帽本体1上取下，以查看降温介质的实时温度。

使用时，将降温介质低温处理后灌入到冰帽本体1的中空层15中，患者将冰帽本体1佩戴与头部，将弧形夹持端22固定夹持在患者颈脖处，并通过调节支撑凸体10与连接孔21配合连接的位置来调节支撑板20处于合适的支撑高度，患者还可以通过微型显示屏32获知冰帽本体1中的降温介质的实时温度，当其温度不适宜时，则更换降温介质，方便患者使用。
