一种舌面仪的制作方法

本发明涉及一种舌面仪。

背景技术：

目前，我国慢病人数急剧爆发，高血压患者已达3.3亿，糖尿病患者已近1亿，每21秒会有亿人因脑卒中死亡，对这些慢病的管理和治疗中医手段具有独特优势，中医治疗的基础在于望、闻、问、切精准诊断。随着科技发展日新月异，传统中医在慢病管理上已无法满足实际需要，中医机器诊断的推广使用，有助于缓解中医医师不足这一矛盾。望诊是中医四诊的一个重要环节，近年来用舌面仪辅助(或替代)中医师望诊将成为中医望诊发展趋势。传统中医望诊是中医师用眼睛来观察患者面部、舌质、舌苔、舌下络脉的颜色及形态，然而中医师用眼睛观察患者舌面象存在如下缺点：

1.由于观察舌苔的颜色时，需要室内有合适的光线。既不能太强，也不能太暗，否则会影响判断结果。然而，在实际观察中，医院的室内光照环境随天气阴晴变化及早、中、晚太阳光线强弱变化而改变，这种光照环境的不稳定将影响医师的主观判断，降低诊断的准确性。

2.由于不同医师的个体差异(如经验、眼力等因素)，在诊断过程中会出现对舌面象的察看出现偏差，或者不能将舌面象所反映出的真实信息完全读取出来，进而影响诊断治疗。

3.患者必须到具有相关资质的部门找专业医生进行诊断，对于行动不便的患者，不能实时在家诊断，因此多有不便。

4.传统设备的成本高、体积大、操作复杂，因此不易推广家庭使用。

技术实现要素：

为解决上述问题，本发明的一个实施例提供了一种体积小、重量轻、经济实用、操作便捷的家用型中医舌面仪，包括：底座；及舌面仪主体，固定在所述底座上；所述舌面仪主体进一步包括：外壳，固定在所述底座上；摄像设备升降装置，连接所述外壳的一侧，所述摄像设备升降装置能够在所述外壳上沿着所述外壳在第一方向上往复运动；摄像设备，所述摄像设备的一端固定在所述摄像设备升降装置上，所述摄像设备的另一端穿设于所述外壳内部；至少一个光源，设置在所述外壳内部，且靠近所述摄像设备升降装置的一侧内壁上；及摄像孔，设置在所述外壳远离所述摄像设备升降装置的一侧。

上述的舌面仪每个所述光源包括：至少一个LED发光装置；及导光板，所述至少一个LED发光装置设置在所述导光板的至少一侧。

上述的舌面仪所述摄像设备升降装置进一步包括：后壳，固定在所述外壳上；导轨，固定在所述后壳上；及固定装置，所述固定装置在所述导轨上沿着所述第一方向做往复运动，且固定所述摄像设备在所述导轨上的位置。

上述的舌面仪所述固定装置为插销，所述导轨进一步包括：至少一个第一凹槽，设置在所述导轨的至少一侧；当所述插销插入所述至少一个第一凹槽的至少其中之一时，所述摄像设备随着所述固定装置固定在所述导轨上且与所述至少第一凹槽的所述至少其中之一对应的位置，当所述插销从所述第一凹槽中拔出时，所述摄像设备随着所述固定装置在所述导轨上沿着所述第一方向做往复运动。

上述的舌面仪，所述固定装置还包括：固定装置本体；至少一个第二凹槽，设置在所述固定装置本体上；转动部，套设在所述固定装置本体上，所述摄像设备固定在所述转动部上；固定销，设置在所述转动部上；当所述固定销插入所述至少一个第二凹槽的至少其中之一时，所述摄像设备随着所述转动部固定在所述固定装置本体上且与所述至少一个第二凹槽的所述至少其中之一对应的位置，当所述固定销从所述第二凹槽中拔出时，所述摄像设备随着所述转动部在所述固定装置本体上转动。

上述的舌面仪，还包括：通讯模块，所述通讯模块发送所述摄像设备采集到的图像信息；服务器，所述服务器接收所述图像信息。

上述的舌面仪，所述服务器为计算机或智能移动设备。

上述的舌面仪，所述服务器还包括：显示模块，显示所述图像信息。

上述的舌面仪，所述外壳上设有至少一个散热孔。

上述的舌面仪，舌面仪主体还包括：风扇，设置在所述外壳内部。

本发明所提供的舌面仪，由于没有外界光线，只有内部光源对患者面部进行照明。因此光线稳定，有利于患者舌面象图像的获取。同时将舌面象图像信息发送至远端服务器，有服务器端进行统一的人工或者自动分析诊断，避免了由于医生的经验不足而导致诊断不准确的问题。另外，由于本发明所提供的舌面仪成本低、体积小、携带灵活，因此适用于家庭环境使用，大大提高了可推广性。

附图说明

图1为依据本发明一实施例中的舌面仪的整体侧视图；

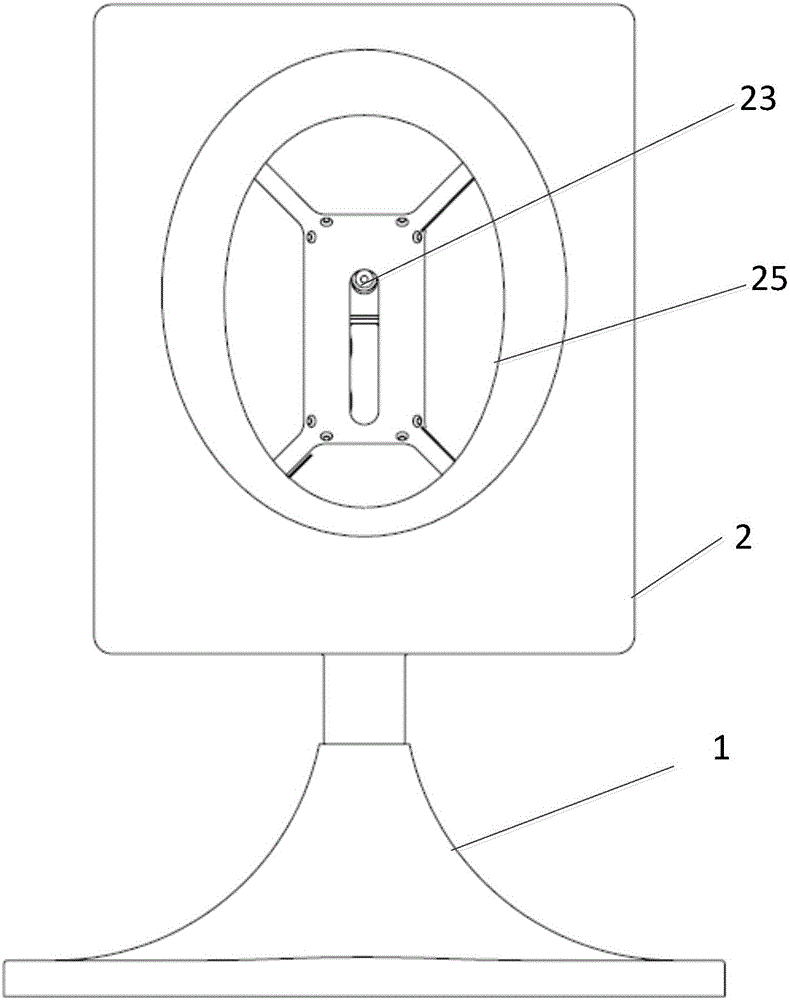

图2为依据本发明一实施例中的舌面仪的整体正视图；

图3为依据本发明一实施例中的舌面仪的局部放大示意图；

图4为依据本发明一实施例中的舌面仪的局部放大示意图；

图5A-图5B为依据本发明一实施例中的舌面仪的固定装置的放大示意图；

图6A-6B为依据本发明一实施例中的固定装置的示意图；

图7为依据本发明一实施例中的摄像升降装置的的剖面图。

其中，附图标记：

1：底座

2：舌面仪主体

21：外壳

211：散热孔

22：摄像设备升降装置

221：后壳

222：导轨

2221：第一凹槽；

224：固定装置

2241：固定装置本体

2242：转动部

2243：固定销

2244：第二凹槽

23：摄像设备

24：光源

241：LED发光装置

242：导光板

25：摄像孔

具体实施方式

图1为依据本发明一实施例中的舌面仪的整体示意图。图2为依据本发明一实施例中的舌面仪的整体示意图。图3为依据本发明一实施例中的舌面仪的局部放大示意图。图4为依据本发明一实施例中的舌面仪的局部放大示意图。请参考图1-图4，本实施例中，舌面仪包括：底座1及固定在底座上的舌面仪主体2。其中舌面仪主体进一步包括：外壳21、摄像设备升降装置22、摄像设备23、至少一个光源24以及摄像孔25。外壳21固定在底座1上。摄像设备升降装置22连接外壳21的一侧。摄像设备升降装置23能够在外壳21上沿着外壳21在第一方向上往复运动。摄像设备23的一端固定在摄像设备升降装置22上，摄像设备23的另一端穿设于外壳21的内部。至少一个光源24设置在外壳21的内壁上。摄像孔25设置在外壳21远离摄像设备升降装置22的一侧。

例如，当使用该舌面仪时，患者将面部放在摄像孔25的位置，并且伸出舌面。此时打开光源24对患者面部进行照明。然后调节摄像设备升降装置22，使得摄像设备23跟随摄像设备升降装置22往复运动以达到对患者舌面(舌头及面部)的最佳拍照角度。最后使用摄像设备23对患者的舌面进行照相已获得图像信息。由于患者的面部在摄像孔25的位置面向外壳21的里面。所以没有外界光线，只有内部光源24对患者面部进行照明。因此光线稳定，有利于患者舌面图像的获取。在本实施例中，摄像设备23在摄像设备升降装置22上能够调节上中下3个角度，但是并不以此为限。本领域技术人员可以根据实际需要任意设定调节的角度以及数量，均落入本发明的保护范围内。

作为一种选择，在本申请一实施例中，每个光源包括：至少一个LED发光装置(图中未绘示)及导光板242。至少一个LED发光装置设置在导光板242的至少一侧。由于LED光源有着照明光线强、节省能源、使用寿命长等优点。在本实施例中使用LED光源与导光板结合的结构作为光源。然而并不以此为限，本领域技术人员可根据实际需求使用白炽灯等其他光源作为照明光源，均落入本专利的保护范围。

图5A-图5B为依据本发明一实施例中的舌面仪的固定装置的放大示意图。图6A-6B为依据本发明一实施例中的固定装置的示意图。请参照图图5A-图5B以及6A-6B，作为一种选择，在本申请一实施例中，摄像设备升降装置进一步包括：后壳221、导轨222以及固定装置224。其中，后壳221固定在外壳21上。导轨222固定在后壳221上。固定装置224在导轨222上沿着第一方向做往复运动，且固定摄像设备在导轨222上的位置。在本实施例中，固定装置224为插销，且导轨进一步包括：至少一个凹槽2221，设置在所述导轨的至少一侧。当插销插入至少一个凹槽的至少其中之一时，摄像设备随着固定装置固定在导轨上且与凹槽对应的位置，当插销从凹槽中拔出时，摄像设备随着固定装置固定在导轨上沿着第一方向做往复运动。在本实施例中凹槽的数量为3个，然而并不以此为限。固定装置也不仅仅限定于插销。固定装置固定在导轨上的方式也不仅仅限定为插销与凹槽的形式，本领域技术人员可以根据实际需求使用任何已知的固定结构将固定装置固定在导轨上，均属于本申请所保护的范围。

为了更方便的拍摄患者面部各个角度的照片，需要摄像装置在某一个位置停留时，能够上下旋转一定角度。因此，作为一种选择，在本申请一实施例中，所述固定装置还包括：固定装置本体2241、转动部2242、固定销2243以及至少一个第二凹槽2244。其中，至少一个第二凹槽2244设置在固定装置本体2241上。转动部2242套设在固定装置本体2241上。摄像设备23固定在转动部2242上。固定销2243设置在转动部2242上。当固定销2243插入至少一个第二凹槽2244的至少其中之一时，摄像设备随着转动部2242固定在固定装置本体2241上且与至少一个第二凹槽2244的至少其中之一对应的位置；当固定销2243从第二凹槽224中拔出时，摄像设备随着转动部2242在固定装置本体2241上转动。在本实施例中，第二凹槽的数量为3个，固定销的数量为1个。但是并不以此为限，本领域技术人员可根据实际需求设定凹槽以及固定销的数量。

作为一种选择，在本申请一实施例中，舌面仪还包括：通讯模块以及服务器。通讯模块发送摄像设备采集到的图像信息。服务器接收图像信息。在服务器端接收到图像信息之后，可以人为的由经验丰富的专家进行统一查看舌象，并进行诊断，将诊断结果反馈给舌面仪。也可以在服务器内设置图像分析装置以及数据库。舌象分析装置对舌象进行舌面颜色，舌苔厚度等参数进行分析，并将分析结果与预存在数据库内的信息进行比对。最后根据比对结果输出诊断结果。如此就避免了由于医生的经验不足而导致诊断不准确的问题。

作为一种选择，在本申请一实施例中，服务器为计算机或智能移动设备。

作为一种选择，在本申请一实施例中，通讯模块通过无线连接服务器。

作为一种选择，在本申请一实施例中，服务器还包括：显示模块，用于显示图像信息。

作为一种选择，在本申请一实施例中，外壳上设有至少一个散热孔211。

作为一种选择，在本申请一实施例中，舌面仪主体还包括：风扇，设置在外壳内部。

作为一种选择，在本申请一实施例中，舌面仪主体2还包括遮尘板。遮尘板设置在后壳221内部，且贴合于固定装置224裸露的一侧。固定装置224穿过所述遮尘板，且与所述遮尘板之间形成密封结果。这样做的目的是为了避免灰尘从固定装置裸露的一侧进入舌面仪内部。同时也避免了操作者误将手指伸进舌面仪内部而受伤。

本发明所提供的舌面仪，由于没有外界光线，只有内部光源24对患者面部进行照明。因此光线稳定，有利于患者舌面图像的获取。同时将舌象信息发送至远端服务器，有服务器端进行统一的进行人工或者自动的分析诊断，避免了由于医生的经验不足而导致诊断不准确的问题。另外，由于本发明所提供的舌面仪体积小、重量轻、携带灵活，因此适用于家庭环境使用，大大提高了可用性及可推广性。
