一种旋拧式扩阴装置的制作方法

本发明涉及妇科医疗器械，特别涉及一种旋拧式扩阴装置。

背景技术：

阴道扩张装置其实是一个很簿的鸭嘴夹，医生放入阴道之前会先涂上润滑剂，等患者觉得适应了之后会慢慢推入阴道，直至整个夹都塞进去之后就会慢慢张开,然后再用电筒、手指或仪器去配合检查。

应用在妇科检查时经常会使用到扩阴器械，而现有的扩阴器械的撑开效果并不明显，相对扩阴效果明显的扩阴装置对女性的身体会造成伤害，检查起来过于疼痛，而且简单的扩阴器结构比较简单，只需将鸭嘴夹撑开即可使用，导致扩阴的力度和鸭嘴夹张开的角度不便于调整，容易造成伤害。

技术实现要素：

本发明的目的是要解决上述现有扩阴器扩阴的力度和角度不可柔和的调节并且在调节时需将鸭嘴夹闭合造成的使用不便，及扩阴时容易对女性的阴道造成剧烈疼痛或带来伤害。

一种旋拧式扩阴装置，包括传动装置，传动装置的内腔中部穿插有连接管，且连接管的顶部套接有旋盖，连接管与旋盖的连接处设有限位组件，且连接管的底部外侧壁设有螺纹，传动装置的外侧壁固定安装有握柄，且旋盖、连接管和传动装置的内腔中部相互连通形成窥视腔。

限位组件包括限位卡块和限位卡槽，且限位卡块对称固定安装在旋盖的内侧壁上，限位卡槽包括裸露限位卡槽和隐藏限位卡槽，连接管的顶部分别设有与限位卡块相互匹配的裸露限位卡槽和隐藏限位卡槽，且裸露限位卡槽和隐藏限位卡槽之间在连接管的侧壁开设有通槽。

传动装置包括管套，管套的内腔中心处转动安装有驱动环，且驱动环与连接管的底部固定连接，管套的内腔边缘处均匀安装有与驱动环相互啮合的从动转盘，且从动转盘均通过中心处穿插的转轴固定安装在管套的内腔中，转轴的顶部固定安装有三角形扩张片，管套的内侧壁设有与连接管外侧壁的螺纹相互配合的内螺纹，且管套的外侧壁底部固定安装有保护罩。

传动装置包括管套，管套的内腔中心处转动安装有主动齿盘，且主动齿盘与连接管的底部固定连接，管套的内腔边缘处均匀安装有与主动齿盘相互啮合的从动齿盘，且从动齿盘均通过中心处穿插的转轴固定安装在管套的内腔中，转轴的顶部固定安装有弧形的支撑杆，且支撑杆的端部通过固定销固定安装有矩形扩张片，管套的内侧壁设有与连接管外侧壁的螺纹相互配合的内螺纹。

旋盖和握柄的外侧壁均设有防滑螺纹。

三角形扩张片和矩形扩张片的个数均不少于四个，且均呈环形均匀分布在管套的内腔边缘处。

保护罩为橡胶保护外套。

本发明的工作原理和过程：

本发明将三角形扩张片或矩形扩张片伸入女性的阴部，通过将旋盖上的限位卡块与隐藏限位卡槽相对应，将其卡在隐藏限位卡槽内，并通过手动旋拧旋盖，旋盖通过连接管带动驱动环或主动齿盘的转动，再通过齿牙的相互啮合从而带动每一个从动转盘或从动齿盘转动，使三角形扩张片或矩形扩张片进行转动，进而使三角形扩张片或矩形扩张片打开一个可以伸入的窥视腔，通过窥视腔来观察女性阴道的病变或插入观察设备来进行诊断。

本发明的有益效果：

本发明通过实用旋拧的方式来对扩张片的张开程度进行调节，能及时的感知扩张片撑开的同时患者的感受，一旦过于疼痛可以停止扩张，而在疼痛感消退后可以继续扩张，对于第一次扩阴的女性十分人性，可以根据自身感受情况进行扩阴，同时还由于传动装置的不同，可以改变扩阴的半径和扩阴张开的效果。

附图说明

图1是本发明第一实施例的结构示意图。

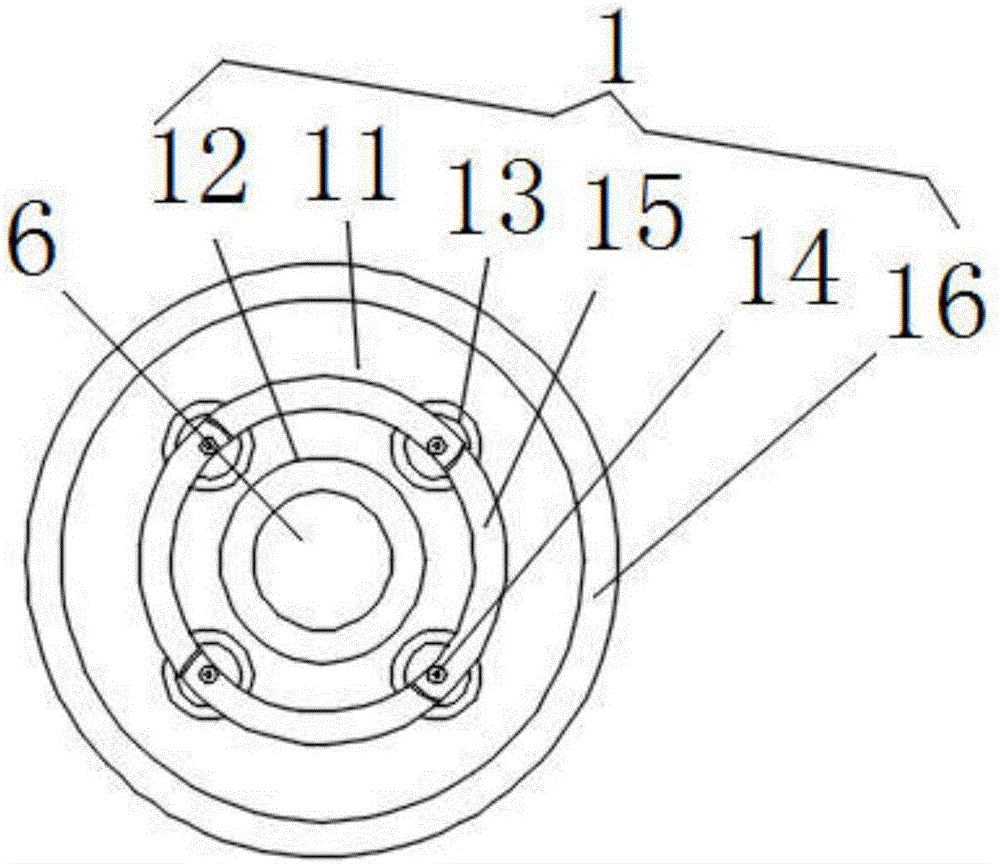

图2是本发明第一实施例传动装置的结构示意图。

图3是本发明第二实施例的结构示意图。

图4是本发明第二实施例传动装置的结构示意图。

图5是本发明旋盖与连接管的装配关系示意图。

具体实施方式

请参阅图1、图2和图5所示，本发明的第一种实施例包括传动装置1，传动装置1的内腔中部穿插有连接管2，且连接管2的顶部套接有旋盖3，连接管2与旋盖3的连接处设有限位组件4，且连接管2的底部外侧壁设有螺纹，传动装置1的外侧壁固定安装有握柄5，且旋盖3、连接管2和传动装置1的内腔中部相互连通形成窥视腔6；

限位组件4包括限位卡块41和限位卡槽42，且限位卡块41对称固定安装在旋盖3的内侧壁上，限位卡槽42包括裸露限位卡槽421和隐藏限位卡槽422，连接管2的顶部分别设有与限位卡块41相互匹配的裸露限位卡槽421和隐藏限位卡槽422，且裸露限位卡槽421和隐藏限位卡槽422之间在连接管2的侧壁开设有通槽；

传动装置1包括管套11，管套11的内腔中心处转动安装有驱动环12，且驱动环12与连接管2的底部固定连接，管套11的内腔边缘处均匀安装有与驱动环12相互啮合的从动转盘13，且从动转盘13均通过中心处穿插的转轴14固定安装在管套11的内腔中，转轴14的顶部固定安装有三角形扩张片15，管套11的内侧壁设有与连接管2外侧壁的螺纹相互配合的内螺纹，且管套11的外侧壁底部固定安装有保护罩16；

旋盖3和握柄5的外侧壁均设有防滑螺纹；

三角形扩张片15和矩形扩张片111的个数均不少于四个，且均呈环形均匀分布在管套11的内腔边缘处；

保护罩16为橡胶保护外套。

第一种实施例的工作原理和过程：本发明将三角形扩张片15伸入女性的阴部，通过将旋盖3上的限位卡块41与隐藏限位卡槽422相对应，将其卡在隐藏限位卡槽422内，并通过手动旋拧旋盖3，旋盖3通过连接管2带动驱动环12的转动，再通过齿牙的相互啮合从而带动每一个从动转盘13转动，使三角形扩张片15进行转动，进而使三角形扩张片15打开后形成一个可以伸入的窥视腔6，通过窥视腔6来观察女性阴道的病变或插入观察设备来进行诊断，同时由于三角形扩张片15在闭合时所形成的是锥状的插入探头，这样会对阴道造成伤害，所以安装了保护罩16，可以在伸入、扩张和闭合的过程都可以很好的对阴道侧壁起到保护的作用。

请参阅图3、图4和图5所示，本发明的第二种实施例包括传动装置1，传动装置1的内腔中部穿插有连接管2，且连接管2的顶部套接有旋盖3，连接管2与旋盖3的连接处设有限位组件4，且连接管2的底部外侧壁设有螺纹，传动装置1的外侧壁固定安装有握柄5，且旋盖3、连接管2和传动装置1的内腔中部相互连通形成窥视腔6；

限位组件4包括限位卡块41和限位卡槽42，且限位卡块41对称固定安装在旋盖3的内侧壁上，限位卡槽42包括裸露限位卡槽421和隐藏限位卡槽422，连接管2的顶部分别设有与限位卡块41相互匹配的裸露限位卡槽421和隐藏限位卡槽422，且裸露限位卡槽421和隐藏限位卡槽422之间在连接管2的侧壁开设有通槽；

传动装置1包括管套11，管套11的内腔中心处转动安装有主动齿盘17，且主动齿盘17与连接管2的底部固定连接，管套11的内腔边缘处均匀安装有与主动齿盘17相互啮合的从动齿盘18，且从动齿盘18均通过中心处穿插的转轴14固定安装在管套11的内腔中，转轴14的顶部固定安装有弧形的支撑杆19，且支撑杆19的端部通过固定销110固定安装有矩形扩张片111，管套11的内侧壁设有与连接管2外侧壁的螺纹相互配合的内螺纹；

旋盖3和握柄5的外侧壁均设有防滑螺纹；

三角形扩张片15和矩形扩张片111的个数均不少于四个，且均呈环形均匀分布在管套11的内腔边缘处。

第二种实施例的工作原理和过程：本发明将矩形扩张片111伸入女性的阴部，通过将旋盖3上的限位卡块41与隐藏限位卡槽422相对应，将其卡在隐藏限位卡槽422内，并通过手动旋拧旋盖3，旋盖3通过连接管2带动主动齿盘17的转动，再通过齿牙的相互啮合从而带动每一个从动齿盘18转动，使矩形扩张片111进行转动，进而使矩形扩张片111打开一个可以伸入的窥视腔6，通过窥视腔6来观察女性阴道的病变或插入观察设备来进行诊断，通过使用矩形扩张片111可以保证插入阴道时的安全，并且通过使用支撑杆19的支撑旋转矩形扩张片111的转动使其打开，可以增加扩阴的半径，可以很好的起到扩阴效果，以便检查。
