男性卧床病人排尿器的制作方法

本发明涉及一种男性卧床病人排尿器。

背景技术：

排尿是卧床病人护理中的一项繁重的任务，病人多需借助排尿器来排尿。目前的排尿器由一个排尿嘴和与排尿嘴连接的排尿导管组成，虽然结构简单，但是存在着如下问题：1）排尿嘴不能适应男性卧床病人的阴茎大小，导致排尿过程中会有尿液滴落在病床上或患者身上，增加了医护人员的工作量；2）由于患者多数是平躺在病床上的，因此排尿完成后，通常仍然会有一部分尿液留存在排尿嘴内，一旦病人将排尿嘴从阴茎上取下，这部分尿液就会洒落在病床上或患者身上，不仅增加给医护人员工作量，而且医护人员需要频繁地给患者更换病人服，由此会给卧床患者造成不适。

技术实现要素：

有鉴于此，本发明目的是提供一种男性卧床病人排尿器，排尿过程不会有尿液滴落在病床上或患者身上，既减少了医护人员的工作量，又减少了更换病人服过程中给患者带来的痛苦。

为了实现上述目的，本发明通过如下的技术方案来实现：一种男性卧床病人排尿器，包括导尿管，还包括设置在导尿管一端的接尿套和吸尿装置，所述接尿套包括套体和设置在套体内的气囊，所述气囊与一充放气装置连接，所述吸尿装置设置在套体与导尿管之间、用于将排尿完毕后残留在接尿套内的尿液吸走。

进一步地，所述吸尿装置包括底环、顶盖、导叶、控制环、第一连杆、第二连杆、吸尿垫和密封套，所述底环与顶盖相对且同轴设置，底环和顶盖分别与套体和导尿管连接，所述导叶沿底环周向均布有多个，且通过一端穿出顶盖的导叶轴设置在底环和顶盖之间，所述控制环转动套设在顶盖外，所述第一连杆一端导叶轴连接，所述第二连杆一端与控制环铰接，第一连杆的另一端和第二连杆的另一端铰接，所述吸尿垫设置在底环与顶盖之间、且位于导叶外侧，所述密封套可拆卸地套设在底环和顶盖外、用于使吸尿垫密封设置在底环和顶盖之间；转动控制环，可使每个导叶两侧与相邻的两个导叶接触，从而将吸尿垫与尿液隔离。

进一步地，所述顶盖上设有一凹陷，所述控制环上设有一在转动过程中可嵌入到所述凹陷内、从而使控制环与顶盖保持相对静止的弹性件。

进一步地，所述弹性件包括设置在控制环上的壳体、一端滑动插入到所述壳体内的定位杆和位于壳体内且两端分别与壳体和定位杆抵接的弹簧，所述定位杆的另一端具有与所述凹陷相适应的凸起部。

本发明的有益效果：本发明的一种男性卧床病人排尿器，包括导尿管，还包括设置在导尿管一端的接尿套和吸尿装置，所述接尿套包括套体和设置在套体内的气囊，所述气囊与一充放气装置连接，所述吸尿装置设置在套体与导尿管之间、用于将排尿完毕后残留在接尿套内的尿液吸走。该结构的男性卧床病人排尿器，排尿过程不会有尿液滴落在病床上或患者身上，既减少了医护人员的工作量，又减少了更换病人服过程中给患者带来的痛苦。

附图说明

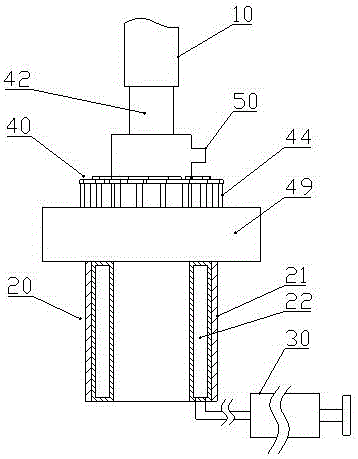

图1为本发明的结构示意图；

图2为不带密封套和吸尿垫的吸尿装置的立体图；

图3为吸尿装置的结构示意图；

图4为图3中的A部放大示意图。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-4，本发明提供一种技术方案：一种男性卧床病人排尿器，包括导尿管10，还包括设置在导尿管10一端的接尿套20和吸尿装置40，导尿管10另一端连接有接尿袋或接尿瓶，所述接尿套20包括套体21和设置在套体21内的气囊22，气囊22沿套体21周向设置在套体21内壁，所述气囊22与一充放气装置30连接，本实施例优选充放气装置30为一通过气管与气囊22连通的注射器，通过推拉注射器的活塞，可以实现气囊22的充放气，所述吸尿装置40设置在套体21与导尿管10之间、用于将排尿完毕后残留在接尿套20内的尿液吸走。使用时，由男性患者自己或患者亲属或医护人员将患者的阴茎放入接尿套20内，然后通过充放气装置30向气囊22内充气，从而使气囊22膨胀，充气后的气囊22将患者阴茎与套体21之间的间隙填充，达到密封的效果，接着患者开始排尿，排尿过程中，吸尿装置40与尿液处于隔离状态，排尿完成后、且在取下接尿套20之前，使吸尿装置40开始工作，将残留在套体21内的尿液吸走，然后再取下接尿套20。吸尿装置40可以是与套体21连通的另一个注射器（此时通过负压的方式将残留尿液吸走），本发明采用一种由吸水材料和阀门组成的组合结构，具体地，所述吸尿装置40包括底环41、顶盖42、导叶43、控制环45、第一连杆46、第二连杆47、吸尿垫48和密封套49，所述底环41与顶盖42相对且同轴设置，底环41和顶盖42分别与套体21和导尿管10连接，所述导叶43沿底环41周向均布有多个，导叶43的高度与底环41和顶盖42之间的间距相同，导叶43被支撑在底环41和顶盖42之间、且可绕自身轴线转动，导叶43通过一端穿出顶盖42的导叶轴44设置在底环41和顶盖42之间，所述控制环45转动套设在顶盖42外，导叶轴44穿出顶盖42的一端位于控制环45的外侧，所述第一连杆46一端导叶轴44连接，第一连杆46套装在导叶轴44上，导叶轴44随第一连杆46的运动而转动，所述第二连杆47一端与控制环45铰接，第一连杆46的另一端和第二连杆47的另一端铰接，所述吸尿垫48设置在底环41与顶盖42之间、且位于导叶43外侧，所述密封套49可拆卸地套设在底环41和顶盖42外、用于使吸尿垫48密封设置在底环41和顶盖42之间，密封套49可以是以卡箍的方式套设载在底环41和顶盖42外，也可以是以两端分别与底环41和顶盖42螺纹连接的方式套设在底环41和顶盖42外，将密封套49取下或移开，即可更换吸尿垫48；转动控制环45，可使每个导叶43两侧与相邻的两个导叶43接触，从而相邻的导叶43之间形成密封，最终多个沿底环41周向设置的导叶43形成一可开闭的阀门结构，从而将吸尿垫48与尿液隔离。在排尿过程中，通过转动控制环45，使多个导叶43将吸尿垫48与尿液隔离，在排尿完成后、且在取下接尿套20之前，通过反向转动控制环45，使导叶43绕导叶轴44转动，从而相邻导叶43之间脱离接触，残留在套体21内的尿液顺着导叶43之间的通道流向吸尿垫48，被吸尿垫48吸收后存储在吸尿垫48内，最后再取下接尿套20。当吸尿垫48处于饱和时，打开密封套49，取下吸尿垫48，然后重新更换新的吸尿垫48，再合上密封套49。该结构的吸尿装置40，操作方便。

作为上述方案的进一步改进，所述顶盖42上设有一凹陷421，所述控制环45上设有一在转动过程中可嵌入到所述凹陷421内、从而使控制环45与顶盖42保持相对静止的弹性件50，当弹性件50与凹陷421配合时，此时导叶43之间相接触，吸尿垫48与尿液处于隔离状态。通过上述设置，保证在排尿过程中，吸尿垫48不会与尿液接触。

作为上述方案的进一步改进，所述弹性件50包括设置在控制环45上的壳体51、一端滑动插入到所述壳体51内的定位杆52和位于壳体51内且两端分别与壳体51和定位杆52抵接的弹簧53，在控制环45上开有一通孔，所述壳体51与所述通孔螺纹连接，所述定位杆52的另一端具有与所述凹陷421相适应的凸起部。该结构的弹性件50，结构简单，拆装方便。

在本申请中，除非另有明确的规定和限定，术语“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
