一种斜视度测量装置的制作方法

本发明涉及一种眼科医疗器械，具体涉及一种斜视度测量装置。

背景技术：

斜视是眼科常见疾病，获得准确的斜视度数，是影响治疗效果的重要因素。目前临床广泛应用的斜视度测量方法主要我角膜映光法，角膜映光法作为检查固视状态的重要方法之一，在临床中应用很广泛，该方法是利用被检眼角膜映光点(Purkingjesanson 1像)于角膜中心的相对位置关系间接检测固视状态的客观方法。该法客观、简便、快速易行、重复性好、对被检者配合要求低，具有独到的临床应用价值。

中国专利CN1836625A公开了一种斜视度测量仪及测量方法，其包括头部固定装置、眼摄像机、系统定标装置、注视目标、光源和计算机图像处理系统，利用眼摄像机捕捉光源在人眼睛角膜上形成的普尔钦斑点的位置，然后通过计算机图像处理系统计算得出眼位在竖直和水平方向上的斜视度。理论上该测量方法可以比较准确地测量出人眼的斜视度，满足眼科工作者斜视诊疗、术前设计及学术交流的要求，但是在实际工作中发现该测量仪存在以下缺点：检查过程中无法保证每个检测者观察坐标点时的视线集中，导致测量的结果不准确，从而影响后续的治疗。

技术实现要素：

为了解决上述现有的斜视度测量装置测量结果容易受到多种因素导致测量结果不准确等问题，本发明提供了一种斜视度测量装置，具体方案如下：

一种斜视度测量装置，其特征在于：所述测量装置包括测量部和坐标部，所述测量部包括本体和设置于本体上的测量支架，所述测量支架的顶部设有竖直布置的测量板，所述测量板的一面设有测试光源和图像捕捉设备；所述测量板包括左视区域和右视区域，所述左视区域和所述右视区域分别开设有位置对应的观察通孔，所述观察通孔设有可启闭的挡板；所述测量板上通过运动副贯穿设置有若干定标筒，所述定标筒能够以所述运动副作为支点旋转和摆动；所述坐标部包括相对于测量板竖直方向投影距离固定的坐标板以及设置于所述坐标板上的若干坐标点，所述测量板与所述坐标板之间形成一个坐标场，所述坐标场以所述测量板的几何中心为原点，以水平面为xy平面，以竖直面为xz平面，所述坐标点相对于原点的偏转角度为已知。

进一步地，所述定标筒至少为两个，当所述定标筒数目为两个时所述两个定标筒不位于同一竖直方向或同一水平方向。

进一步地，所述测量支架的顶部还设测量托，所述测量托与所述测量板平行，所述测量托的高度可调。

进一步地，所述运动副为所述测量板上与所述定标筒的连接处开设的通孔和与所述通孔匹配的球轴，所述球轴上开设有通孔，所述定标筒通过穿过球轴上的通孔与所述测量板连接。

进一步地，所述运动副为所述测量板上与所述定标筒的连接处开设的通孔和设置于所述通孔内的橡胶塞，所述橡胶塞上设有用于所述定标筒穿过的通孔。

进一步地，所述定标筒的末端设有瞄准器，所述瞄准器的光路与所述定标筒的延长线重合，所述瞄准器用于辅助测试者通过所述定标筒观察所述坐标点。

进一步地，所述坐标部包括设置于测量部前方的相对于观察通孔水平投影距离固定的投影屏幕以及设置于测量部后方的投影设备，所述测量板与所述投影屏幕之间形成一个坐标场，所述坐标场以所述测量板的几何中心为原点，以水平面为xy平面，以竖直面为xz平面，所述投影设备在所述投影屏幕上显示有若干相对于所述原点偏转角度已知的坐标点。

一种斜视度测量装置，其特征在于：所述测量装置包括测量部和坐标部，所述测量部包括本体和设置于本体上的测量支架，所述测量支架的顶部设有竖直布置的测量板，所述测量板的一面设有测试光源和图像捕捉设备；所述测量板包括左视区域和右视区域，所述左视区域和所述右视区域分别开设有位置对应的观察通孔，所述观察通孔设有可启闭的挡板；所述测量板上通过运动副贯穿设置有若干定标筒，所述定标筒能够以所述运动副作为支点旋转和摆动，所述定标筒末端设置有红外监测点；所述坐标部包括若干红外信号捕捉装置，所述若干红外信号捕捉装置的扫描路径构成一个坐标场，所述坐标场以所述测量板的几何中心为原点，以水平面为xy平面，以竖直面为xz平面，所述红外监测点用于确定所述定标筒在所述坐标场中相对于所述原点的偏转角度。

一种斜视度测量装置，其特征在于：所述测量装置包括测量部和坐标部，所述测量部包括设置于眼镜式头戴显示设备上的测试光源和图像捕捉设备；所述坐标部为所述眼镜式头戴显示设备模拟出的以测试者两眼中点为原点的坐标场，所述坐标场内模拟有若干固定偏转角度的坐标点和若干观察参照物。

进一步地，所述头戴显示设备包括左显示模块、右显示模块、与所述左显示模块和右显示模块连接的电控系统以及与上述各模块连接的数据管理系统，所述左显示模块和所述右显示模块用于将模拟坐标场内的坐标点和参照物显示出来，所述电控系统用于控制左显示模块和右显示模块的开和关，所述数据管理系统用于对所述测量部的测量结果进行处理以及对所述头戴显示设备进行操作管理。

本发明的有益效果在于：本发明提出的一种斜视度测量装置，利用测量板上设置的若干视线筒，使测试者可以通过观察孔然后经过视线筒的引导更为准确地观察坐标场内的若干坐标点，保证测试者在看向坐标点时视线更为集中，防止了周围多种因素对测量结果产生影响。而且本发明中可以利用红外场或者VR技术构建出来的虚拟坐标场进行测量，一方面进一步减少客观原因导致的测量结果的影响，另一方面使之可以适用于无自控能力或自控能力比较差的测试者(如幼儿)进行斜视度测量。

附图说明

图1.本发明实施例1的结构示意图，

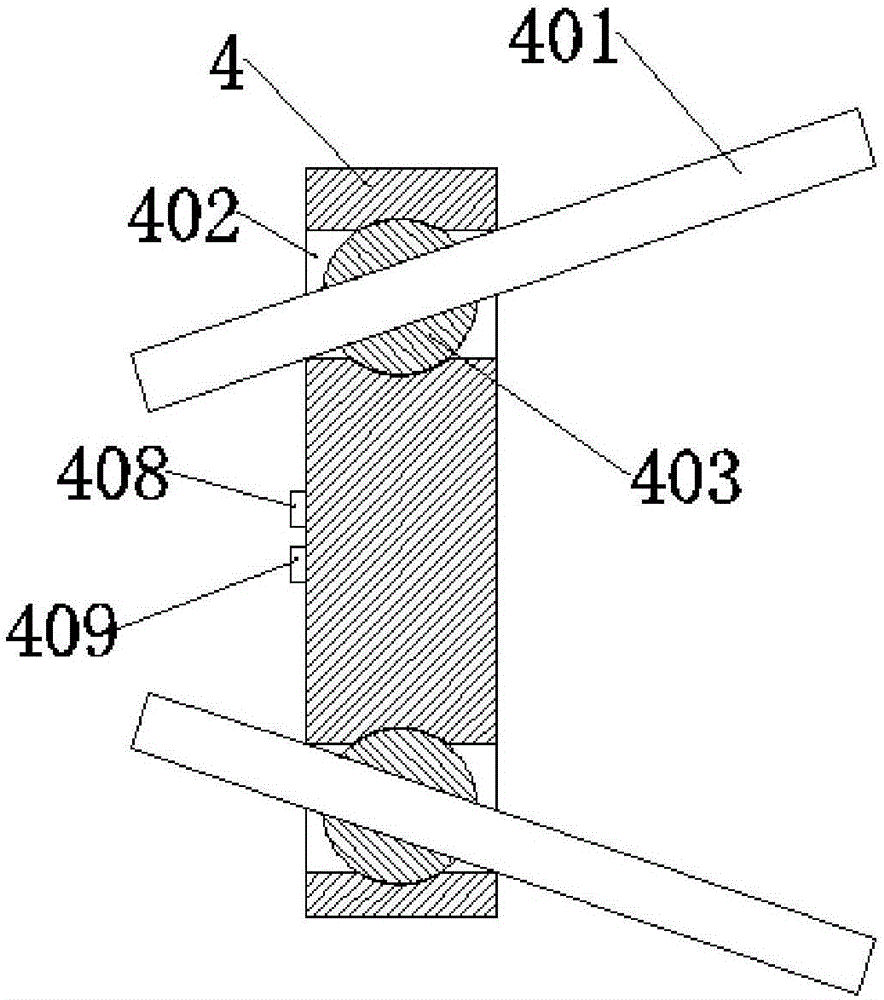

图2.本发明实施例1运动副结构示意图，

图3.本发明实施例1观察板结构示意图，

图4.本发明实施例2运动副结构示意图，

图5.本发明实施例3定标筒结构示意图，

图6.本发明实施例4的结构示意图，

图7.本发明实施例5的结构示意图，

图8.本发明实施例6的结构示意图。

附图序号及名称：1、本体，2、测量支架，3、测量托，4、测量板，401、定标筒，402、通孔，403、球轴，404、橡胶塞，405、瞄准器，406、观察通孔，407、挡板，408、测试光源，409、图像捕捉设备，5、坐标场，6、坐标板，7、投影屏幕，8、投影设备，9、红外监测点，10、红外信号捕捉装置，11、眼镜式头戴显示设备。

具体实施方式

为详细说明本发明之技术内容、构造特征、所达成目的及功效，以下兹例举实施例并配合附图详予说明。

实施例1

请参阅图1-3所示，本发明提供一种斜视度测量装置，包括测量部和坐标部，测量部包括本体1和设置于本体1上的测量支架2，测量支架2的顶部设有竖直布置的测量板4，测量板4的一面设有测试光源408和图像捕捉设备409；测量板4的四个角通过运动副贯穿设置有四个定标筒401，运动副为测量板4上与定标筒401的连接处开设的通孔402和与通孔402匹配的球轴403组成，球轴403上开设有用于球轴穿过的通孔，使定标筒402能够在测量板4的通孔402内旋转和摆动；坐标部包括一个相对于测量板4竖直方向投影距离固定的坐标板6以及设置于坐标板6上的若干坐标点，测量板4与坐标板6之间形成一个坐标场5——坐标场5以测量板4的几何中心为原点，以水平面为xy平面，以竖直面为xz平面，坐标点相对于原点的偏转角度为已知。

测量板4包括左视区域和右视区域，左视区域和右视区域分别开设有高度相同的左上观察通孔和右上观察通孔，左上观察通孔的下方开设有左下观察通孔，右上观察通孔的下方与左下观察通孔对应的位置开设有右下观察通孔，观察通孔406外设有可启闭的挡板407。测量支架2的顶部还设测量托3，测量托3与测量板4平行，测量托3的高度可调。

实施例2

请参阅图4所示，实施例2与实施例1的区别在于：运动副为测量板4上与定标筒401的连接处开设的通孔402和设置于该通孔402内的橡胶塞404组成，橡胶塞404上设有用于提供定标筒401穿过的通孔，定标筒401能够通过该橡胶塞404在测量板4的通孔401内旋转和摆动。

实施例3

请参阅图5所示，实施例3与实施例1的区别在于：定标筒401的末端设有瞄准器405，瞄准器405的光路与定标筒401的延长线重合，瞄准器405用于辅助测试者通过定标筒401观察坐标点。

实施例4

请参阅图6所示，实施例4与实施例1的区别在于：坐标部包括设置于测量部前方的投影屏幕7以及设置于测量部后方的投影设备8，投影设备8在投影屏幕7上显示有若干相对于坐标场5的原点偏转角度已知的坐标点。

实施例5

请参阅图7所示，实施例5与实施例1的区别在于：坐标部包括若干红外信号捕捉装置10，若干红外信号捕捉装置10的扫描路径构成坐标场5，每个定标筒401末端设置有红外监测点9，红外监测点9用于确定定标筒401在坐标场5中相对于原点的偏转角度。上述的红外信号捕捉装置为OPIC(OPtical IC)的一种，OPIC为光电元件与积体电路(IC)的组合元件，将光二极体与特殊指令集积体电路(ASIC)共同组合封装而成。

实施例6

请参阅图8所示，实施例6与实施例1的区别在于：测量部包括设置于眼镜式头戴显示设备11上的测试光源408和图像捕捉设备409；坐标场5由眼镜式头戴显示设备11模拟出，坐标场5的原点为测试者两眼中点，坐标场5内模拟有若干相对于原点偏转角度固定的坐标点和若干观察参照物。眼镜式头戴显示设备11包括左显示模块、右显示模块、与左显示模块和右显示模块连接的电控系统以及与上述各模块连接的数据管理系统，左显示模块和右显示模块用于将模拟坐标场内的坐标点和参照物显示出来，电控系统用于控制左显示模块和右显示模块的开和关，数据管理系统用于对测量部的测量结果进行处理以及对头戴显示设备进行操作管理。上述的眼镜式头戴显示设备即头戴显示器，头戴显示器(HMD)是由德国弗劳恩霍弗光学微系统研究所研制，形如眼镜，通过感应人们眼部活动，接受处理器的指令，通过眼前的屏幕呈现出模拟的图像。

综上所述，仅为本发明之较佳实施例，不以此限定本发明的保护范围，凡依本发明专利范围及说明书内容所作的等效变化与修饰，皆为本发明专利涵盖的范围之内。
