一种嵌入式掌静脉识别系统的制作方法

本发明是一种嵌入式掌静脉识别系统，属于生物识别技术领域。

背景技术：

现有技术中，掌静脉识别系统就是应用掌静脉识别技术的系统，首先通过静脉识别仪取得个人掌静脉分布图，从掌静脉分布图依据专用比对算法提取特征值，通过红外线CCD摄像头获取手指、手掌、手背静脉的图像，将静脉的数字图像存贮在计算机系统中，将特征值存储，静脉比对时，实时采取静脉图，提取特征值，运用先进的滤波、图像二值化、细化手段对数字图像提取特征，同存储在主机中静脉特征值比对，采用复杂的匹配算法对静脉特征进行匹配，从而对个人进行身份鉴定，确认身份，相对于其他种类的识别方法，掌静脉识别系统的识别精度和安全性都更高。

现有的掌静脉识别系统上没有照明装置，在光亮度不够时，合法用户不能看清掌静脉采集器的准确位置，进而不能准确的进行手掌静脉识别，由于掌静脉识别系统一般是用于门禁或是考勤等方面的，所以掌静脉识别系统的工作不是一直持续的，但是现有的掌静脉识别系统开机后是一直处于通电状态的，这样的设计是对电能的浪费，且在掌静脉识别系统作为门禁方面使用时，由于每个合法用户的身高都是不同的，而现有的掌静脉识别系统的位置却是固定不动的，所以身高过低或者过高的合法用户在使用现有的掌静脉识别系统时不是很方便。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种嵌入式掌静脉识别系统，以解决上述背景技术中提出的问题，本发明使用方便，稳定性好，安全性高，节能环保。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种嵌入式掌静脉识别系统，包括声控灯、导轨、滑块、掌静脉识别装置以及升降装置，所述声控灯下端焊接有导轨，所述滑块安装在导轨上，所述滑块前端安置有升降装置，所述升降装置上端固定有掌静脉识别装置，所述声控灯安装在掌静脉识别装置和升降装置上侧，所述声控灯由声控开关、照明灯、灯托以及蓄电池组成，所述照明灯下端安装有灯，所述灯托右侧设置有声控开关，所述灯托和声控开关均焊接在蓄电池上端；所述掌静脉识别装置由箱体、掌静脉采集器、微处理器、存储器、人机交互界面、红外线感应开关以及外接电源组成，所述微处理器和存储器安置在箱体内部，所述箱体前端固定有掌静脉采集器，所述掌静脉采集器下侧安装有人机交互界面，所述人机交互界面焊接在箱体前端，所述箱体下端安置有外接电源，所述外接电源上端固定有红外线感应开关，所述红外线感应开关安装在箱体右侧，所述人机交互界面安置在外接电源上侧，所述升降装置由固定板、支杆、挡板、固定圆筒以及气缸组成，所述固定板右端焊接有支杆，所述支杆下端固定有挡板，所述挡板下端安装有气缸，所述气缸焊接在固定圆筒内部底端，所述支杆和挡板皆安置在固定圆筒内部，所述固定板安装在固定圆筒左侧，所述蓄电池安置在导轨上端，所述固定板焊接在滑块前端，所述外接电源安装在固定板上端。

进一步地，所述蓄电池右端设置有USB充电接口，USB充电接口使得蓄电池电能不足时，可接入电源进行充电。

进一步地，所述固定板上端安装有按铃装置，按铃装置作为门禁使用时可提供给客人叫门用。

进一步地，所述滑块通过螺钉与固定板相连接，所述外接电源通过螺钉与固定板相连接，螺钉使得滑块与固定板的连接更加牢固，外接电源也可更好的安置在固定板上端。

进一步地，所述箱体上端安装有公告板，公告板使得合法用户可在公告板上留言，对其他合法用户进行事件提醒或告知。

进一步地，所述人机交互界面由操作按钮和显示屏构成。

进一步地，所述声控灯、导轨以及固定圆筒均通过螺钉安装在墙面上。

本发明的有益效果：本发明的一种嵌入式掌静脉识别系统，本发明通过增加声控开关、照明灯、灯托以及蓄电池，该设计在光度不够且有声音发出时可以自动通电照明，解决了在光亮度不够时，合法用户不能看清掌静脉采集器的准确位置，进而不能准确的进行手掌静脉识别的弊端。

本发明因增加掌静脉采集器、微处理器、存储器、人机交互界面、红外线感应开关以及外接电源，该设计使得本发明在有人使用时可以自动开启，无人时自动关闭，改变了现有掌静脉识别系统开机后一直保持通电的状况，避免了电能的浪费。

本发明由于增添固定板、支杆、挡板、固定圆筒以及气缸，该设计使得本发明中的掌静脉识别装置可以自由的上下移动，解决了因每个合法用户身高不同，故而在实际使用中出现不方便的问题。

因增加USB充电接口，该设计在蓄电池电能不足时，可接入电源进行充电，因增加按铃装置，该设计在本发明作为门禁使用时可提供给客人叫门用，因增加螺钉，该设计使得滑块与固定板的连接更加牢固，外接电源也可以更好的安置在固定板上端，因增加了公告板，该设计使得合法用户可在公告板上留言，对其他合法用户进行事件提醒或告知，因人机交互界面由操作按钮和显示屏构成，该设计使得合法用户可以更方便的操作本发明，本发明使用方便，稳定性好，安全性高，节能环保。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种嵌入式掌静脉识别系统的结构示意图；

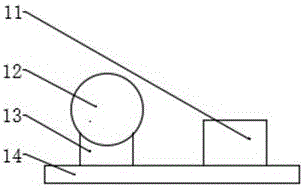

图2为本发明一种嵌入式掌静脉识别系统中声控灯的结构示意图；

图3为本发明一种嵌入式掌静脉识别系统中掌静脉识别装置的结构示意图；

图4为本发明一种嵌入式掌静脉识别系统中升降装置的结构示意图；

图中：1-声控灯、 2-导轨、3-滑块、4-掌静脉识别装置、5-升降装置、11-声控开关、12-照明灯、13-灯托、14-蓄电池、41-箱体、42-掌静脉采集器、43-微处理器、44-存储器、45-人机交互界面、46-红外线感应开关、47-外接电源、51-固定板、52-支杆、53-挡板、54-固定圆筒、55-气缸。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图4，本发明提供一种技术方案：一种嵌入式掌静脉识别系统，包括声控灯1、导轨2、滑块3、掌静脉识别装置4以及升降装置5，声控灯1下端焊接有导轨2，滑块3安装在导轨2上，滑块3前端安置有升降装置5，升降装置5上端固定有掌静脉识别装置4，声控灯1安装在掌静脉识别装置4和升降装置5上侧。

声控灯1由声控开关11、照明灯12、灯托13以及外接电源14组成，照明灯12下端安装有灯托13，灯托13右侧设置有声控开关11，灯托13和声控开关11均焊接在外接电源14上端。

掌静脉识别装置4由箱体41、掌静脉采集器42、微处理器43、存储器44、人机交互界面45、红外线感应开关46以及外接电源47组成，微处理器43和存储器44安置在箱体41内部，箱体41前端固定有掌静脉采集器42，掌静脉采集器42下侧安装有人机交互界面45，人机交互界面45焊接在箱体41前端，箱体41下端安置有外接电源47，外接电源47上端固定有红外线感应开关46，红外线感应开关46安装在箱体41右侧，人机交互界面45安置在外接电源47上侧。

升降装置5由固定板51、支杆52、挡板53、固定圆筒54以及气缸55组成，固定板51右端焊接有支杆52，支杆52下端固定有挡板53，挡板53下端安装有气缸55，气缸55焊接在固定圆筒54内部底端，支杆52和挡板53皆安置在固定圆筒54内部，固定板51安装在固定圆筒54左侧。

外接电源14安置在导轨2上端，固定板51焊接在滑块3前端，外接电源47安装在固定板51上端。

外接电源14右端设置有USB充电接口，固定板51上端安装有按铃装置，滑块3通过螺钉与固定板51相连接，外接电源47通过螺钉与固定板51相连接，箱体41上端安装有公告板，人机交互界面45由操作按钮和显示屏构成，声控灯1、导轨2以及固定圆筒54均通过螺钉安装在墙面上。

具体实施方式：在夜晚或是亮度不够时，合法用户靠近本发明，声控开关11上的话筒拾取声音信号，声控开关11处于导通状态，蓄电池14与照明灯12之间的电路连通，照明灯12工作，照明灯12亮后延时关闭电路工作，一定时间之后电路关闭，此时照明灯12熄灭，该设计在光度不够且有声音发出时可以自动通电照明，解决了在光亮度不够时，合法用户不能看清掌静脉采集器42的准确位置，进而不能准确的进行手掌静脉识别的弊端。

合法用户靠近本发明并进入红外线感应开关46的感应范围时，红外线感应开关46感知有人，红外线感应开关46上的专用传感器探测到人体红外光谱的变化，红外线感应开关46自动接通，掌静脉识别装置4开始工作，合法用户不离开且在活动，红外线感应开关46持续导通，合法用户离开后，红外线感应开关46延时自动关闭，掌静脉识别装置4断电不工作，该设计使得本发明在有人使用时可以自动开启，无人时自动关闭，改变了现有掌静脉识别系统开机后一直保持通电的状况，避免了电能的浪费。

合法用户开启气缸55，气缸55运动推动挡板53和支杆52运动，进而带动固定板51向上运动，掌静脉识别装置4和固定板51同时向上运动，当固定板51上升至合适位置时，合法用户关闭气缸55，该设计使得本发明中的掌静脉识别装置4可以自由的上下移动，解决了因每个人合法用户身高不同，故而在实际使用中出现不方便的问题。

在使用本发明时，管理人员操作人机交互界面45，通过掌静脉采集器42预先采集合法用户的手掌静脉影像数据，并将这些数据存储至存储器44中，合法用户在使用时，只需要将手掌放置在掌静脉采集器42前方，微处理器43将掌静脉采集器42所采集的数据与存储器44中存储的合法用户手掌静脉影像数据进行比对，若相符，则视为认证成功，微处理器43发送指令控制相应的执行设备进行相应的工作，若不相符，微处理器43将认证失败的指令传送至人机交互界面45的显示屏幕上，该设计通过掌静脉进行身份认证，不存在造假，十分安全，且使用过程中手掌与本发明无直接接触，卫生环保。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
