偏头奶嘴奶瓶的制作方法

本实用新型涉及奶瓶领域，特别是涉及防胀气奶瓶及用于该奶瓶的奶嘴。

背景技术：

传统的奶瓶由瓶身、瓶盖、防尘罩以及奶嘴组成。瓶身，具有敞开颈部，该颈部具有在邻近开口围绕颈部形成的外螺纹；瓶盖，具有内螺纹以拧至瓶身颈部的外螺纹上；奶嘴，具有适于瓶盖的边缘与颈部的顶部边缘之间的密封边缘，由此，瓶身与奶嘴之间的液密密封能够实现。奶嘴头远离密封边设置在奶嘴上，并在奶嘴头的端部具有适于当瓶中含有喂养物时流出液体的喂养开口。

由于奶嘴的喂养开口在瓶身及奶嘴圆心中间，当瓶内液体低于一半时，婴幼儿极易将瓶内空气吸入腹中；奶瓶除了奶嘴上的喂养开口之外都是紧密密封的，在婴儿吮吸液体时，瓶内的液体体积减少，空气体积增大，产生负气压，增加了液体从奶嘴喂养开口流出的阻力，使婴儿在吮吸时相当费力，当瓶内形成较大的负气压后，以至于奶嘴被吸瘪，婴儿容易把大气空气进入腹腔，气体会累积在婴儿的腹内，导致婴儿产生吐奶现象，而且在胃和消化道中过量的空气会造成腹痛。

为了解决上述的问题，市场也有各种能防止产生胀气等现象的奶瓶出售，在奶嘴中包含单向通气阀是众所周知的，单向通气阀通常靠近奶嘴密封边缘下边，这种结构在瓶盖压紧后，会将单向通气阀堵塞一部分，导致进气效果较差。

CN 103561711 A专利公开一种奶瓶，其奶嘴从瓶盖上部安装，不符合奶嘴安装常用习惯，实用性较差；且奶嘴固定不紧，易脱落，瓶盖拧紧后单向通气阀易变形，婴幼儿吸允时，导致可能漏出液体的风险；由于采用偏心设计，在清洗消毒后组装奶瓶时，防尘罩顶部防液体流出装置与奶嘴喂养开口不易对准，有奶瓶倾斜或倾倒后奶瓶内液体容易流出的风险。

本实用新型试图提供以有效方式结合若干市场上有特征的瓶子，该瓶子不存在或者至少改善现有技术设计的缺点。

技术实现要素：

本实用新型所要解决的技术问题是提供一种在奶嘴上具有单向通气阀的偏头奶嘴奶瓶，即在瓶身开口处，奶嘴纵轴线与瓶身纵轴线不在一条线上，可以有效地减低奶瓶内负压，减少婴儿吸吮时将奶瓶内、外空气吸入腹中出现的吐奶、胀气、吃奶、喝水费力等现象，达到轻松愉快的吸入液体的效果；防止婴幼儿产生“地包天”等牙齿畸形；且具有奶嘴、防尘罩、瓶盖位置对准凸凹、标识设计，极易组装奶瓶时，将奶嘴喂养开口对准防尘罩防液体流出装置，保证在奶瓶倾斜或倾倒后液体不会流出。

为达到上述目的，本实用新型提供如下的技术方案：

一种在奶嘴大弧面上具有单向通气阀的偏头奶嘴奶瓶，包括瓶身、带单向通气阀偏头奶嘴、瓶盖，防尘罩。

瓶身，包括开口端、瓶身主体，且瓶身的开口端外壁设置有外螺纹。

奶嘴，包括设置有婴幼儿吸吮时用的喂养开口和至少一个或者一个以上单向通气阀，单向通气阀为向奶瓶内凸出的孔，单向通气阀的形状包括但不限于圆柱体，方形，三角形等，单向通气阀侧壁或者顶部上有进气开口，进气开口形状包含但不限于一字形、十字形等；

在喂养期间，奶嘴经常变形并有单向通气阀破坏导致可能的泄露问题的风险，为降低单向通气阀流出液体的可能，在孔与奶嘴大弧面连接处的周边，奶嘴的内部，有围绕孔的环形凹槽，槽的形状包括但不限于方形、圆弧、三角等形状。

为防止婴幼儿吸吮时，奶嘴脱落，造成对孩子的危害，在奶嘴下部密封边边缘，有向上凸起的环形卡槽，该环形卡槽的形状，包括但不限于方形，圆弧形等形状。

为便于奶嘴喂养开口与防尘罩防止液体流出装置对准，在奶嘴上，有与防尘罩对准标识，该标识包括但不限于箭头、三角，V形等形状。

瓶盖，包括安装、固定奶嘴的中心孔，与瓶身连接起到与瓶身形成密闭空间的内螺纹，在瓶盖圆孔口边缘下部和内螺纹上部，为防止奶嘴脱落有向下凸出环形体和向上凹进瓶盖内环形槽，在瓶盖上部外部边缘，有与防尘罩对准位置的槽，槽的形状包括但不限于方形、圆弧、三角等形状。

防尘罩，包括顶部内部有与奶嘴喂养开口接触，防止瓶内液体流出防漏装置，该防漏装置，包括但不限于圆弧、平面，凸出体等；下边边缘内侧，有防止瓶身倾斜或者倾倒后，保证奶嘴喂养开口与瓶盖卡紧后对准奶嘴喂养开口的位置对准凹槽，以上凹槽，包括但不限于圆弧，箭头、三角等形状。

本实用新型奶瓶上的奶嘴采用偏头设计，可以防止瓶内液体低于一半时，使婴儿不易因为吸入瓶内空气而吐奶；在奶嘴大弧面上设计有向瓶内凸出的单向进气阀，单向通气阀远离瓶盖中心口，不会因为瓶盖拧紧后压住单向通气阀，使单向通气阀进气无阻碍，保持瓶内与大气恒压，减小了奶液流出的阻力，婴儿在吮吸奶液时省力，不易将大气空气吸入腹中，减少婴儿吸奶时出现的吐奶、呛奶、胀气等现象；在奶嘴大弧面上向下凸出的单向通气阀周边，设计有环形槽，在婴幼儿吃奶过程中，环形槽起到缓冲作用，从而婴幼儿吸奶过程中，奶嘴的变形无法影响单向通气阀，减少漏出液体风险。防尘罩、奶嘴、瓶盖上均有对准标识，保证防尘罩防止液体流出装置方便的对准奶嘴喂养开口。奶嘴密封边上有向上凸起的环形边，瓶盖中心孔及内部螺纹顶部有环形凹槽，保证奶嘴安装后不易脱落。

本实用新型所涉及到的单向通气阀偏头奶嘴除了适用于奶瓶之外，还可以适用于其它需要导气回气的饮用容器，包括但不限于婴幼儿饮水杯。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例所提供的一种偏头奶嘴奶瓶的剖面示意图；

图2为本实用新型实施例所提供的一种偏头奶嘴奶瓶防尘罩的剖面侧视图；

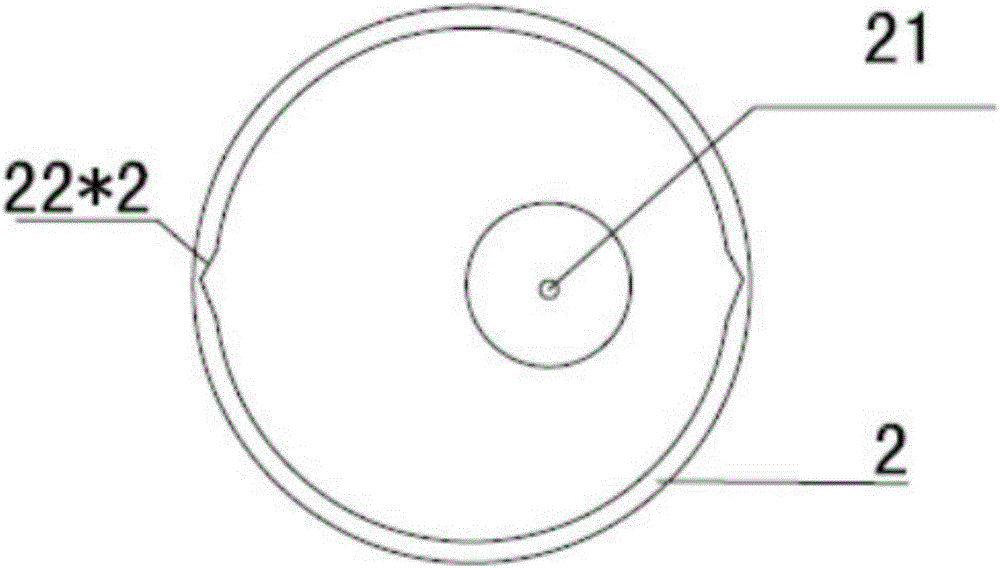

图3为本实用新型实施例所提供的一种偏头奶嘴奶瓶防尘罩的俯视图；

图4为本实用新型实施例所提供的一种偏头奶嘴奶瓶偏头奶嘴的剖面侧视图；

图5为本实用新型实施例所提供的一种偏头奶嘴奶瓶偏头奶嘴的俯视图；

图6为本实用新型实施例所提供的一种偏头奶嘴奶瓶瓶盖的剖面侧视图；

图7为本实用新型实施例所提供的一种偏头奶嘴奶瓶瓶盖的俯视图；

图8为本实用新型实施例所提供的一种偏头奶嘴奶瓶瓶身的俯视图。

附图标号说明：

2-防尘罩，21-防瓶身倾斜或倾倒奶嘴液体流出装置，22X2-防奶瓶倾斜或倾倒奶嘴液体流出装置与奶嘴喂养开口位置对准凹槽。

3-单向通气阀偏头奶嘴，31-喂养开口，32-防止奶嘴单向通气阀变形环形凹槽，围绕在单向通气阀根部周边，33-奶嘴单向通气阀，34-奶嘴单向通气阀喂养开口，35-奶嘴与防尘罩防奶瓶倾斜或倾倒奶嘴液体流出对准标识，36-奶嘴与瓶盖固定卡槽，37-奶嘴防脱落环形凸形边及奶嘴密封边。

4-瓶盖，41-瓶盖内螺纹，42-防奶嘴脱落瓶盖向下凸起环形槽，43-瓶盖与防尘罩防止瓶身倾斜或倾倒奶嘴液体流出对准凸槽，44-防止奶嘴脱落瓶盖内螺纹顶部环形凹槽。

5-瓶身，51-瓶身开口端外螺纹。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例和附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。需要说明的是，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参考图1至图8，为具体实施例。

本申请实施例提供了一种具有单向通气阀的偏头奶嘴奶瓶，防尘罩2，包括21-防尘罩防奶瓶倾斜或倾倒奶嘴液体流出装置，22X2-防尘罩防瓶身倾斜或倾倒奶嘴液体流出装置与奶嘴喂养开口对准固定凹槽。

单向通气阀偏头奶嘴3，包括31-喂养开口，32-防止奶嘴单向通气阀变形环形凹槽，在奶嘴内部，围绕在单向通气阀根部周边，33-奶嘴单向通气阀，34-奶嘴单向通气阀喂养开口，35-奶嘴与防尘罩防止瓶身倾斜或倾倒奶嘴液体流出对准标识，36-奶嘴与瓶盖固定卡槽，37-奶嘴防脱落环形凸形边及奶嘴密封边。

瓶盖4，包括41-瓶盖内螺纹，42-防奶嘴脱落瓶盖向下凸起环形槽，43-瓶盖与防尘罩防止奶瓶倾斜或倾倒奶嘴液体流出对准凸槽，44-防止奶嘴脱落瓶盖内螺纹顶部环形凹槽。

5-瓶身，包括开口端外螺纹51，与所述瓶身5位于所述上开口端外螺纹51，用于固定所述瓶身5和所述偏头奶嘴3。

上面对本实用新型的具体结构做了较为详细的说明，下面技术原理上对本实用新型做进一步的阐述：

当瓶内部装有奶液、水或其他液体时，一种情况是没有达到奶嘴通气阀位置，不存在奶嘴喂养开口流出液体问题；另一种情况就是达到进气单向通气阀水平位置，通过奶瓶内部液体的自身的重力对所述上单向通气阀33形成推压作用，由于本实用新型所述的单向通气阀的顶部是朝瓶身5内部凸起的，所以，当奶瓶处于自然水平或者倒立状态时，所述推压的作用会使所述位于奶嘴单向通气阀进气开口34越来越紧密，瓶身内部的液体都不会从所述单向通气阀进气开口34处流出至奶瓶的外部。

当奶瓶处于使用状态时，即瓶身呈现倒立或倾斜时，由于奶瓶的使用者吸吮奶嘴3而使瓶身内部与奶瓶外部的空气压力相比，产生负压，处于不平衡的状态，奶瓶外部的空气压力明显大于奶瓶内部的空气压力，从而推开所述奶嘴3单向通气阀33的进气开口34，奶瓶外部的空气通过所述被推开的奶嘴3上单向通气阀33的进气开口34，进入奶瓶的内部，进而使奶瓶内部与奶瓶外部的空气压力处于平衡状态，瓶身内的液体将会自然流畅、轻松的从所述奶嘴3喂养开口31吸出。

同时，为防止由于吸吮瓶身内液体造成的奶嘴3变形引起单向通气阀33的进气开口34流出液体，在奶嘴3内部向下凸起的进气单向通气阀根部周边有环形凹槽设计，减少因奶嘴3变形引起单向通气阀33的进气开口34液体流出的风险。

同时，在防尘罩2、奶嘴3、瓶盖4上均设计有防止瓶身倾斜或倾倒奶嘴3液体流出对准标识，便于防尘罩2与瓶盖4，防尘罩2顶部防液体流出装置21对准奶嘴喂养开口31。

上述实施例都可以使婴儿不易因为吸入瓶内、外空气而吐奶，减小了奶液流出的阻力，让婴儿在吮吸液体时不会费力。瓶身内的液体在婴儿不吸吮时，尽最大可能地减少液体自然流出，需要婴儿吸吮后才会流出，减少婴儿吸奶时出现的吐奶、呛奶、胀气等现象。

与此同时，最大程度的减少奶瓶配件，方便消费者的日常使用、清洁、消毒和携带。

本实用新型所涉及到的具有单向通气阀的偏头奶嘴奶瓶，除了适用于奶瓶之外，还可以适用于其它需要平衡瓶身内、外气压的饮用容器，包括但不限于儿童饮水杯。

以上所述实施例仅表达了本实用新型的一种实施方式，其描述较为具体和详细，但并不 能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。

纵观本实用新型的说明书和权利要求书，词语“包括”和“包含”及其变型意味着“包括但是不限于”，并且这些词语并不意图排除其它组成部分、添加物、部件、整体或者步骤。纵观本发明的说明书和权利要求书，除非上下文另有要求，否则单数包括复数。特别地，当使用不定冠词时，除非上下文另有要求，否则说明书将被理解为考虑复数以及单数。

可以理解的是，结合本发明的特定方案、实施例或者实例所描述的特征、整数、特点组成部分或能够应用于此处描述的其它方案、实施例或者实例中，除非彼此不兼容。该说明书中(包括所附权利要求书、摘要和附图)所公开的所有特征或公开的任意方法或过程的所有步骤可以任意组合，除了其中至少部分这种特征和或步骤相互排斥的组合。本发明不限于上述实施例中的任意细节。本发明可以延展为说明书(包括所附权利要求书、摘要和附图)中所公开的任意新颖特征或者任意的新颖组合，或者延展到所公开的任意方法或过程的任意新颖步骤或者人员新颖的步骤组合。

读者的注意力将集中在于本发明的该说明书同时或者先前提交的文献上，其对于公众开放该说明书，并且所有这些文献的内容被通过引用合并于此。
