美容仪的制作方法与工艺

本实用新型涉及用于皮肤保健的仪器，尤其涉及一种美容仪。

背景技术：
目前市面上的美容仪大多采用微振动方式进行皮肤按摩；微震动方式：采用机械震动，使人体肌肤收紧、增加自身弹性，增强皮肤细胞的新陈代谢。随着技术的发展，人们开始集成电流、电脉冲方式，采用微电流脉冲调制技术，对人体皮肤、经络、穴位实施作用以达到紧肤、去皱、美容的目的。然而这些功能均是相对独立，大多不能同时施加于皮肤，造成美容仪的体积较大，使用时间较长。

技术实现要素：

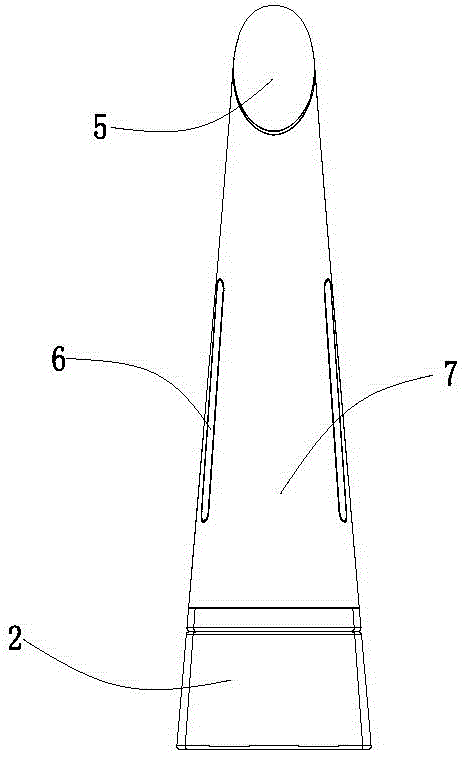

本实用新型的目的在于解决现有技术的不足，提供一种可集成机械振动和电流脉冲功能的美容仪，该美容仪可节省内部空间，使用方便。为达到上述目的，本实用新型采用的技术方案为：美容仪，包括壳体，壳体的内部形成容置空间，容置空间设有振动马达，壳体的一端活动连接有按摩头，振动马达与按摩头驱动连接，容置空间还设有用于控制振动马达的PCB板，壳体的表面嵌设有导电片，所述按摩头设有电极，电极、导电片分别与PCB板电连接。进一步地，壳体的另一端连接有超声波按摩头，PCB板设有超声波驱动电路，超声波驱动电路与超声波按摩头电连接。进一步地，超声波按摩头外套设有保护罩，保护罩与壳体套接。进一步地，所述壳体包括相互扣接的上盖和下盖，所述PCB板设有充电电路，下盖设有充电缺口，充电缺口内嵌设有充电接口，充电接口与PCB板电连接。再进一步地，充电缺口连接有密封胶塞，密封胶塞的一端插入充电缺口。进一步地，上盖设有用于安装导电片的安装槽，且上盖设有与安装槽连通的通孔；优选地，导电片连接有导电弹性件，当导电片位于安装槽内时，导电弹性件穿过通孔与PCB板电连接。进一步地，所述容置空间设有按键，按键的一端与PCB板抵接，下盖设有与按键相配合的穿孔，按键的另一端伸出下盖。进一步地，PCB板设有美容仪工作电路，其包括马达控制电路，马达控制电路包括：用于调整输出电压的电压调整元件；用于控制电路通断的开关管；处理器，处理器与电压调整元件的控制端信号连接，控制电压调整元件的输出电压；电压调整元件与开关管串联并向马达输出电压。进一步地，电压调整元件包括场效应管Q2，场效应管Q2的S极与输入电源连接，场效应管Q2的D极与开关管连接，场效应管Q2的G极与处理器连接。进一步地，开关管包括场效应管Q4，场效应管Q4的S极与场效应管Q2的D极连接，场效应管Q4的D极对外输出；马达控制电路还包括电阻R22和三极管Q3，场效应管Q2的D极通过电阻R22、三极管Q3接地，三极管Q3的集电极与场效应管Q4的G极连接。进一步地，美容仪工作电路还包括发声电路，所述发声电路包括发声元件和场效应管Q1，电源VCC依次经过发声元件、场效应管Q1接地，场效应管Q1的G极与处理器信号连接。进一步地，美容仪工作电路还包括充电电路。进一步地，美容仪工作电路还包括升压电路。进一步地，美容仪工作电路还包括电源电路。进一步地，美容仪工作电路还包括超声波振动电路。本实用新型的有益效果为：本实用新型在按摩头上设置电极，当对皮肤进行按摩时，也同时进行微电流处理。结构紧凑，操作方便。附图说明图1为本实用新型的实施例的一种示意图。图2为图1的另一视角的示意图。图3为实施例的一种剖视示意图。图4为实施例的一种分解示意图。图5为实施例的马达控制电路示意图。图6为实施例的发声电路示意图。图7为实施例的处理器及外围电路示意图。图8为实施例的升压电路示意图。图9为实施例的充电电路示意图。图10为实施例的电源电路示意图。图11为实施例的超声波电路示意图。附图标记为：1——按键；2——保护罩；3——下盖；4——密封胶塞；5——按摩头；6——导电片；7——上盖；8——振动马达；9——USB接口；12——PCB板；14——锂电池；15——超声波按摩头；71——安装槽；72——通孔；31——充电缺口。具体实施方式下面结合附图和具体实施方式对本实用新型做进一步地说明书。实施例1：参见附图1至图4。美容仪，包括壳体，壳体的内部形成容置空间，容置空间设有振动马达8，壳体的一端活动连接有按摩头5，振动马达8与按摩头5驱动连接，容置空间还设有用于控制振动马达8的PCB板12，壳体的表面嵌设有导电片6，所述按摩头5设有电极，电极、导电片6分别与PCB板12电连接。本技术方案将美容的电极集成到按摩头5上，在使用美容仪时，首先通过手持按摩仪人体与导电片6接触，当按摩头5与人体皮肤接触，如眼部；电极与人体接触，从而使得PCB板12形成回路；当然在使用时，PCB板12与电池或市电连接；此时PCB板12控制按摩头5工作，同时电极作为开关的同时，向人体接触的皮肤施加以为微电流；从而达到在按摩头5进行低频按摩的同时，电极激发负离子，舒缓按摩，起到较好的美容效果。优选地，电极为正极。正极的电极利用离子电荷同性相斥的特性将护肤品的营养和有效成分导入皮肤深层，令肌肤获得较好的营养滋润。在具体实施时，按摩头5可为金属按摩头，按摩头5自身为电极。进一步地，壳体的另一端连接有超声波按摩头15，PCB板12设有超声波驱动电路，超声波驱动电路与超声波按摩头15电连接。这里的超声驱动电路为现有技术，超声波按摩头15为超声波换能器；当需要进行超声波护理时，PCB板12的超声波驱动电路向超声波按摩头15发送电信号，超声波按摩头15开始振动，超高频率的超声波振动可以击碎污垢，让皮肤的清洁更加彻底。同时在进行护肤保养时，能够将护肤品颗粒更加细化，让皮肤更容易吸收，增加其渗透性。进一步地，超声波按摩头15外套设有保护罩2，保护罩2与壳体套接。为保护超声波按摩头15受到污染，在其外部套设了保护罩2。进一步地，所述壳体包括相互扣接的上盖7和下盖3，所述PCB板12设有充电电路，下盖3设有充电缺口31，充电缺口31内嵌设有充电接口，充电接口与PCB板12电连接。在具体设置时，充电接口可以采用USB接口9，USB接口9与PCB板12电连接。为方便使用，一般在容置空间内设置有可充电的锂电池14，锂电池14与PCB板12电连接。再进一步地，充电缺口31连接有密封胶塞4，密封胶塞4的一端插入充电缺口31。具体地，密封胶塞4为USB胶塞，用于将充电缺口31密封，当不需要充电时，可将充电缺口31密封，防止USB接口9外露被腐蚀或损坏。进一步地，上盖7设有用于安装导电片6的安装槽71，且上盖7设有与安装槽71连通的通孔72，导电片6连接有导电弹性件，当导电片6位于安装槽71内时，导电弹性件穿过通孔72与PCB板12电连接。为方便导电片6与人体连接，优选地，在上盖7两侧分别设置导电片6。导电片6通过导电弹性件与PCB板12电连接，可以避免电性连接不良；其次，也便于安装导电片6。导电弹性件可以采用金属制造的弹簧或弹片。进一步地，所述容置空间设有按键1，按键1的一端与PCB板12抵接，下盖3设有与按键1相配合的穿孔，按键1的另一端伸出下盖3。参见附图5至图11，优选地，PCB板12设有美容仪工作电路，其中美容仪工作电路，包括马达控制电路，参见图5，马达控制电路包括：用于调整输出电压的电压调整元件；用于控制电路通断的开关管；处理器，处理器与电压调整元件的控制端信号连接，控制电压调整元件的输出电压；电压调整元件与开关管串联并向马达输出电压。本技术方案中增设了电压调整元件，从而使得处理器根据输入信号来调整马达的工作电压，从而有效控制振动幅度。输入信号可以通过按钮等方式实现。其中，电压调整元件包括场效应管Q2，场效应管Q2的S极与输入电源连接，场效应管Q2的D极与开关管连接，场效应管Q2的G极与处理器连接。处理器型号优选为：MSP430G2211IPW。开关管包括场效应管Q4，场效应管Q4的S极与场效应管Q2的D极连接，场效应管Q4的D极对外输出；马达控制电路还包括电阻R22和三极管Q3，场效应管Q2的D极通过电阻R22、三极管Q3接地，三极管Q3的集电极与场效应管Q4的G极连接。在实现场效应管Q4的通断时，此处通过三极管Q3控制场效应管Q4的S极电压来实现，当三极管Q3的基极有电压时，三极管Q3形成通路，此时场效应管Q4的S极与G极之间形成电压差，场效应管Q4导通；当三极管Q3的基极没有电压或很小时，三极管Q3截止，场效应管Q4的S极与G极之间没有压差，场效应管Q4也截止，停止对外输出。进一步地，参见图6，美容仪工作电路还包括发声电路，所述发声电路包括发声元件和场效应管Q1，电源VCC依次经过发声元件、场效应管Q1接地，场效应管Q1的G极与处理器信号连接。设置发声电路，可以辅助使用者判断开机、关机。当开机时，按钮触发处理器，处理器向场效应管Q1的G极提供高电平脉冲，场效应管Q1形成通路，发声元件工作。当关机时，按钮再触发处理器，处理器向场效应管Q1的G极提供高电平脉冲，场效应管Q1形成通路，发声元件工作。发声元件可以为喇叭等。进一步地，参见图9，美容仪工作电路还包括充电电路。设置充电电路可以向充电电池进行充电，避免更换电池，节省成本。充电电路包括芯片及其外围电路，芯片型号为：SY6912A。进一步地，美容仪工作电路还包括升压电路，参见图8。进一步地，美容仪工作电路还包括电源电路，参见图10。一般美容仪设有多种功能，每种功能都需要有不同的电压电源，如振动、微电流等，因此，美容仪工作电路中还包括了升压电路和电源电路，以适用于不同的电子器件。进一步地，美容仪工作电路还包括超声波振动电路，参见图7。设置超声波振动电路，可以对皮肤进行超声波处理，将皮肤表层的污垢击碎，便于清理；同时可将护肤精油分子细化，以便皮肤吸收。以上仅是本申请的较佳实施例，在此基础上的等同技术方案仍落入申请保护范围。
