气囊式低频肢体加压理疗仪的制作方法

本实用新型涉及按摩领域，更具体地说，涉及一种气囊式低频肢体加压理疗仪。

背景技术：

按摩仪一般是通过辅助控制器，控制振动器振动或按摩爪抓握动作或按摩柱进行敲打或绕圈，从而实现对人体的保健按摩效果。然而，目前的按摩仪所采用的这些按摩机构，均为输出较大幅度动作的机构，虽然有缓冲垫等结构进行保护，但仍很容易损伤人体，而且，锐缓冲垫故障或按摩机构故障，也很可能带来危险。此外，现有的按摩以对人体的按摩点较为独立，因此需要准确对准按摩部位、按摩穴位，使用不便。此外，现有的按摩仪功能单一，不能满足用户的需求。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种气囊式低频肢体加压理疗仪，不仅能提供柔和的、间歇式的、指压式按摩力，还具有对人体生物电变化进行治疗的功能。

本实用新型解决其技术问题所采用的技术方案是：提供一种气囊式低频肢体加压理疗仪，包括按摩带、用于输出生物电共振电脉冲的生物电共振装置、用于提供柔和的、间歇式的、指压式按摩力的气囊式循环按摩机构以及控制器；

所述生物电共振装置包括电源模块、生物电脉冲发生模块、主控模块和生物电脉冲传导模块；电源模块分别连接生物电脉冲发生模块和主控模块，主控模块的输出端连接生物电脉冲发生模块的输入端，生物电脉冲发生模块的输出端连接生物电脉冲传导模块；生物电脉冲传导模块内置于按摩带；

所述气囊式循环按摩机构包括一气泵、一用于接通气流或关闭气流的旋转阀以及至少两个气囊，气泵具有至少两个出气口，旋转阀的入口与出气口连通；旋转阀具有与气囊一一对应的出口，各气囊与旋转阀的出口一一对应接通；所述气囊内置于按摩带，且各气囊堆叠设置；

所述控制器分别与气泵、旋转阀电性连接，并用于控制旋转阀的转速和启停，控制气泵的启停和气压大小。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，所述主控模块包括存储单元和单片机，存储单元存储有生物电脉冲控制信息，单片机连接于存储单元与生物电脉冲发生模块之间，用以根据生物电脉冲控制信息向生物电脉冲发生模块发送控制信号。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，所述生物电脉冲发生模块包括脉冲波形生成控制器，该脉冲波形生成控制器连接于单片机与生物电脉冲传导模块之间，用以根据所述的控制信号生成脉冲波形。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，该气囊式循环按摩机构还包括若干气管，旋转阀上设有凸出的至少两个接口，旋转阀的出口设于接口内，气管的一端与接口对接，气管的另一端与气囊连通。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，所述按摩带为胸部按摩带，该胸部按摩带包括胸部区段及由胸部区段的上端向上伸出的两个肩部区段，气囊分别内置于胸部区段和肩部区段，且胸部区段的气囊与肩部区段的气囊形状大小不同。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，所述按摩带为腰部按摩带，该腰部按摩带内置有至少三个所述气囊，各气囊相互交叠且呈对称分布。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，所述按摩带为腹部按摩带，该腹部按摩带内置有至少四个所述气囊，各气囊相互交叠且呈对称分布。

本实用新型所述的气囊式低频肢体加压理疗仪，其中，所述按摩带为腿部按摩带，该腿部按摩带内置有至少四个所述气囊，其中至少三个气囊沿竖向延伸交叠，腿部按摩带中部至少具有一气囊。

实施本实用新型的气囊式低频肢体加压理疗仪，具有以下有益效果：

(1)气囊式低频肢体加压理疗仪通过设置用于提供柔和的、间歇式的、指压式按摩力的气囊式循环按摩机构以及用于输出生物电共振电脉冲的生物电共振装置；使用时，按摩带裹在人体不同的部位或穴位，通过各气囊的波浪式循环充气或收缩，产生对胸部的按摩压力；同时，通过生物电共振装置将物理因子作用在人体不同的部位或穴位进行物理治疗，可以调节神经的兴奋性和抑制性，激活病灶周围组织的细胞活性，增强局部血液循环和新陈代谢能力，对病灶周围组织有修复和治疗的作用；

(2)另外，本实用新型的气囊式循环按摩机构通过当控制器驱使旋转阀旋转时，该旋转阀的出口将作循环开闭动作，进而经气泵通入旋转阀的高压气循环出气，使与旋转阀各出口对接的气囊循环充气，其产生的按摩力柔和且是间歇式的，以形成波浪式的按摩动作，以使气囊得以区域性地对人体指定部位或穴位进行按摩，其按摩损伤小，安全性高，且不必准确找准对位指定部位或穴位，大大方便了使用；

(3)本实用新型保健按摩仪分别通过胸部按摩带、腰部按摩带、腹部按摩带、腿部按摩带，来对应地对人体不同部位进行循环式的充气按摩，气囊所形成的点压力施力均衡、强弱可调，适应能力强，有助于人体的气血循环。

附图说明

下面将结合附图及实施例对本实用新型作进一步说明，附图中：

图1为本实用新型较佳实施例的气囊式低频肢体加压理疗仪的结构示意图；

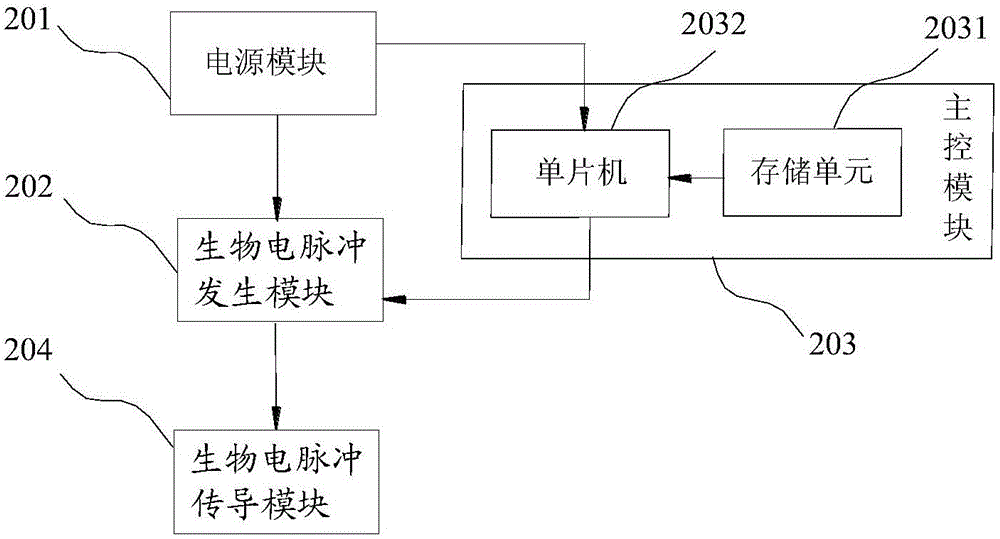

图2为本实用新型的生物电共振装置的模块结构示意图；

图3为本实用新型的生物电共振装置实际采用的生物电脉冲发生电路示意图；

图4为本实用新型的生物电共振装置实际采用的升降压电路的电路示意图；

图5为本实用新型胸部按摩带的结构示意图；

图6为图5中胸部按摩带的拆解图；

图7为本实用新型腰部按摩带的结构示意图；

图8为图7中腰部按摩带的拆解图；

图9为本实用新型腹部按摩带的结构示意图；

图10为图9中腹部按摩带的拆解图；

图11为本实用新型腿部按摩带的结构示意图；

图12为图11中腿部按摩带的拆解图；

其中，1、按摩带；101、胸部按摩带；1011、肩部区段；1012、胸部区段；102、腰部按摩带；103、腹部按摩带；104、腿部按摩带。2、生物电共振装置；201、电源模块；202、生物电脉冲发生模块；203、主控模块；2031、存储单元；2032、单片机；204、生物电脉冲传导模块；3、气囊式循环按摩机构；301、气泵；302、旋转阀；3021、接口；303、气囊；4、控制器。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1-2所示，一种气囊式低频肢体加压理疗仪，包括按摩带1、用于输出生物电共振电脉冲的生物电共振装置2、用于提供柔和的、间歇式的、指压式按摩力的气囊式循环按摩机构3以及控制器4；

所述生物电共振装置2包括电源模块201、生物电脉冲发生模块202、主控模块203和生物电脉冲传导模块204；电源模块分别连接生物电脉冲发生模块和主控模块，主控模块的输出端连接生物电脉冲发生模块的输入端，生物电脉冲发生模块的输出端连接生物电脉冲传导模块；本例中生物电脉冲传导模块可以为传感布套，生物电脉冲传导模块内置于按摩带，并位于气囊式循环按摩机构中气囊的一侧；

所述主控模块203包括存储单元2031和单片机2032，存储单元存储有生物电脉冲控制信息，单片机连接于存储单元与生物电脉冲发生模块之间，用以根据生物电脉冲控制信息向生物电脉冲发生模块发送控制信号。

生物电脉冲发生模块包括脉冲波形生成控制器，该脉冲波形生成控制器连接于单片机与生物电脉冲传导模块之间，用以根据控制信号生成脉冲波形。

其中，生物电脉冲发生电路，如图3所示，由时序分频器集成电路IC(ZS2316)和电阻器R31～R35组成。IC输出的信号经电阻器R31～R35组成的电阻网络处理和控制波形，原理图如下所示：

升降压电路工作后，产生低频脉冲高压，该电压经电位器X9511控制后，通过两只外接电极片AN2、AN3作用到人体的病灶部位，从而完成生物电共振动作，通过单片机预设的治疗方案自动调节电位器的阻值，可以改变脉冲电压的幅度，从而改变生物电共振的强度。

升降压电路原理图如4所示。

本例的生物电共振装置将物理因子作用在人体不同的部位或穴位进行物理治疗，它具有自动变频的脉冲电压，能够穿透组织深处，可以调节神经的兴奋性和抑制性，激活病灶周围组织的细胞活性，增强局部血液循环和新陈代谢能力，对病灶周围组织有修复和治疗的作用。

该气囊式循环按摩机构3包括一气泵301、一用于接通气流或关闭气流的旋转阀302以及至少两个气囊303，气泵具有至少两个出气口，旋转阀的入口与出气口连通；旋转阀具有与气囊一一对应的出口，各气囊与旋转阀的出口一一对应接通；所述气囊内置于按摩带，且各气囊堆叠设置；所述控制器分别与气泵、旋转阀电性连接，并用于控制旋转阀的转速和启停，控制气泵的启停和气压大小。

气囊用于一一对应所需按摩的人体指定部位或穴位，通过当控制器驱使旋转阀旋转时，该旋转阀的出口将作循环开闭动作，进而经气泵通入旋转阀的高压气循环出气，使与旋转阀各出口对接的气囊循环充气，以使气囊得以区域性地对人体指定部位或穴位进行按摩，其按摩损伤小，安全性高，且不必准确找准对位指定部位或穴位，大大方便了使用。其中，旋转阀可采用现有常规的可以分配气流的旋转阀，当旋转阀转动时，其各个出口将在开启和关闭间循环切换。同时，若气泵往旋转阀通入高压气，该旋转阀的各个出口则实现循环、间歇式的出气，以对各气囊进行循环式充气。由于气囊本身的弹性应力，当气囊在某一时刻不充气时，高压气将回流至旋转阀，以形成高低差的波浪式按摩效果。可在控制器上设置定时按钮、气压调节旋钮等按键、按钮，以便使用者操作。控制器内可设置简单程序来实现对旋转阀的旋转驱动、对气泵启停的控制，旋转阀可通过同步电机带动旋转，如此，控制器则可通过对同步电机的控制进而实现对旋转阀的控制。

备选地，本例的气囊式按摩机构还包括若干气管，旋转阀上设有凸出的至少两个接口3021，旋转阀的出口设于接口内，气管的一端与接口对接，气管的另一端与气囊连通。通过气管的连接，以使各部件协同工作更可靠，而且，经气囊退回的气体能够在气管中短暂逗留，可使气囊的充气、收缩幅度更大。

本实用新型的气囊式低频肢体加压理疗仪使用时，按摩带裹在人体不同的部位或穴位，通过各气囊的波浪式循环充气或收缩，产生对胸部的按摩压力；同时，通过设置的生物电共振装置，将生物电脉冲传导至按摩带上，穿透至人体指定部位或穴位深处，可以调节神经的兴奋性和抑制性，激活病灶周围组织的细胞活性，增强局部血液循环和新陈代谢能力，对病灶周围组织有修复和治疗的作用。

本实用新型保健按摩仪分别通过胸部按摩带、腰部按摩带、腹部按摩带、腿部按摩带，来对应地对人体不同部位进行循环式的充气按摩，气囊所形成的点压力施力均衡、强弱可调，适应能力强，有助于人体的气血循环。

如图5-6所示，为本实用新型所述胸部按摩带的结构示意图，本例的胸部按摩带101包括胸部区段1012及由胸部区段的上端向上伸出的两个肩部区段1011，气囊分别内置于胸部区段和肩部区段，且胸部区段的气囊与肩部区段的气囊形状大小不同。胸部区段和肩部区段的设置以便稳定穿着，各气囊的形状大小不同也利于形成按摩压力差，以对对应部位形成更有针对性的按摩压力。

如图7-8所示，为本实用新型所述腰部按摩带的结构示意图，该腰部按摩带102内置有至少三个所述气囊，各气囊相互交叠且呈对称分布，利于施力平衡。使用时，腰部按摩带裹在人体腰部，通过各气囊的波浪式循环充气或收缩，产生对腰部的按摩压力。至少三个所述气囊形状大小不一，可设置一个大气囊，三个小气囊组合的对称结构。

如图9-10所示，为本实用新型所述腹部按摩带的结构示意图，该腹部按摩带103内置有至少四个所述气囊，各气囊相互交叠且呈对称分布，利于施力平衡。使用时，腹部按摩带裹在人体腹部，通过各气囊的波浪式循环充气或收缩，产生对腹部的按摩压力。各气囊结合人体腹部中央区域的位置进行堆叠布置。

如图11-12所示，为本实用新型所述腿部按摩带的结构示意图，该腿部按摩带104内置有至少四个所述气囊，其中至少三个气囊沿竖向延伸交叠，腿部按摩带中部至少具有一气囊。使用时，腿部按摩带裹在人体腿部，通过各气囊的波浪式循环充气或收缩，产生对腿部的按摩压力。延伸设置的各气囊利于遍历腿部各部位，加大按摩区域。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
