一种康复医疗床的制作方法

本实用新型涉及医疗设备，具体是一种康复医疗床。

背景技术：

在医院中，病床是最常见也是使用频率最高的医疗设备之一，做完手术中后病人需要在病床上进行恢复静养，对于一些较大的手术如心血管、神经科手术后，需要避免患者下床以避免术后不良反应的发生，但长时间的卧床会造成肌肉缺乏运动锻炼，特别是腿部的肌肉缺乏锻炼，造成康复后的行走困难，为了避免这种情况，患者家属经常对患者的腿部进行按摩，费时费力且不能保证按摩时间和次数，患者也不能自行选择，舒适度和康复效果不能得到保证。

技术实现要素：

本实用新型的目的在于提供一种康复医疗床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种康复医疗床，包括床体和床腿，所述床体为长方形板状，床腿有四个并固定在床体下平面四个角上，在床体尾部设有腿部康复锻炼装置，所述腿部康复锻炼装置包括转动安装在床体两侧的转动轴，所述转动轴上固定有支撑杆，在支撑杆顶部安装有固定盘，所述固定盘为圆柱形盘体，在固定盘两侧设有转动安装在固定盘中心的脚踏杆，在脚踏杆前端设有脚踏板；所述床体底面安装有气缸和电机，所述气缸位于床体中部，在气缸的输出端设有升降板，所述升降板嵌设在床体上平面内，所述床体尾部设有按摩带，所述按摩带嵌设在床体内，在按摩带两端设有主动辊和从动辊，主动辊和从动辊均与床体转动连接且主动辊和从动辊位于同一水平面上，所述按摩带套装在主动辊和从动辊外部，在按摩带上设有多个凸起，在电机的输出端设有电机轴，电机轴与主动辊通过传动链传动连接。

作为本实用新型进一步的方案：所述凸起截面呈半圆形。

与现有技术相比，本实用新型的有益效果是：本装置通过在床体侧面设置通过转动轴与床体转动连接的腿部康复锻炼装置、在床体中部设置由气缸驱动的升降板、在床体尾部嵌设有由电机驱动的按摩带，实现病人主动或被动的腿部康复治疗，使用方便，病人也能够自主选择，康复方式多样，并且还能够对病人的腰部进行按摩，提高康复治疗的效果，并且提高病人在康复治疗时的舒适度。

附图说明

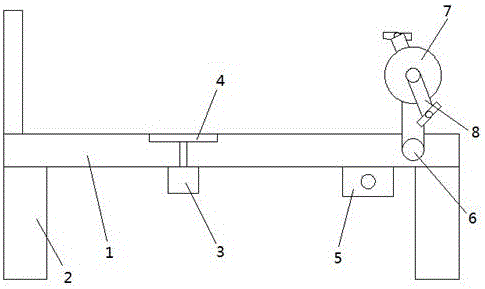

图1为本实用新型的结构示意图。

图2为本实用新型中床体尾部的剖视图。

图中1-床体，2-床腿，3-气缸，4-升降板，5-电机，51-电机轴，6-转动轴，7-固定盘，8-脚踏杆，9-按摩带，91-主动辊，92-从动辊，93-凸起。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种康复医疗床，包括床体1和床腿2，所述床体1为长方形板状，床腿2有四个并固定在床体1下平面四个角上，在床体1尾部设有腿部康复锻炼装置，所述腿部康复锻炼装置包括转动安装在床体1两侧的转动轴6，所述转动轴6上固定有支撑杆，在支撑杆顶部安装有固定盘7，所述固定盘7为圆柱形盘体，在固定盘7两侧设有转动安装在固定盘7中心的脚踏杆8，在脚踏杆8前端设有脚踏板，通过转动轴6可将腿部康复锻炼装置转动至合适位置，躺在床上的人可通过踩踏脚踏板来锻炼腿部肌肉，使用方便，在不使用时还可通过转动轴6旋转将腿部康复锻炼装置放在床体1后方，避免占用床体1上方空间；所述床体1底面安装有气缸3和电机5，所述气缸3位于床体1中部，在气缸3的输出端设有升降板4，所述升降板4嵌设在床体1上平面内，在进行康复治疗时，启动气缸3进而实现升降板4在竖直方向上往复循环运动，进而对病人腰部进行按摩，进而提高康复治疗的效果，并且提高病人在康复治疗时的舒适度，所述床体1尾部设有按摩带9，所述按摩带9嵌设在床体1内，在按摩带9两端设有主动辊91和从动辊92，主动辊91和从动辊92均与床体1转动连接且主动辊91和从动辊92位于同一水平面上，所述按摩带9套装在主动辊91和从动辊92外部，在按摩带9上设有多个凸起93，所述凸起93截面呈半圆形，在电机5的输出端设有电机轴51，电机轴51与主动辊91通过传动链传动连接，进行康复治疗时，启动电机5使电机轴51转动，进而带动主动辊91进行转动，使得按摩带9沿主动辊91和从动辊92表面循环运动，通过凸起93对病人腿部肌肉进行按摩。

本实用新型的工作原理是：本装置通过在床体1侧面设置通过转动轴6与床体1转动连接的腿部康复锻炼装置、在床体1中部设置由气缸3驱动的升降板4、在床体1尾部嵌设有由电机5驱动的按摩带9，实现病人主动或被动的腿部康复治疗，使用方便，病人也能够自主选择，康复方式多样，并且还能够对病人的腰部进行按摩，提高康复治疗的效果，并且提高病人在康复治疗时的舒适度。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
