一种支气管检测镜的制作方法

本实用新型涉及一种检测镜，具体涉及一种支气管检测镜。

背景技术：

支气管镜检查是将细长的支气管镜经口或鼻置入患者的下呼吸道，即经过声门进入气管和支气管以及更远端，直接观察气管和支气管的病变，并根据病变进行相应的检查和治疗。广义上包括经支气管镜病灶活检、支气管粘膜活检、经支气管镜透壁肺活检及经支气管镜针吸活检。大多数肺部及气道疾病，如肿瘤、间质性肺病、肉芽肿性疾病以及某些感染性疾病需要通过经支气管镜活检术来确定诊断，这是最常用的一项检查项目。

但是，支气管检测镜在长时间检测治疗的过程中，病人会很难受，而且支气管检测镜在使用的时候需要把持力度，避免出现擦破支气管，因此需要设计一种支气管检测镜来解决此类问题。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供了一种支气管检测镜，可以有效解决背景技术中出现的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型支气管检测镜，包括支气管检测镜本体、软质镜内管、第一把手、第二把手、第三把手、器械通道入口、器械通道出口、供氧通道入口、电气接口、刻度线、电线、第一镜头、第二镜头、第一LED灯珠、第一供氧通道出口、光学镜片、第二LED灯珠、第二供氧通道出口和摄像头，所述支气管检测镜本体的一侧设有所述第一把手、所述第三把手，所述支气管检测镜本体的另一侧设有所述第二把手和所述电气接口，所述电气接口通过所述电线与所述支气管检测镜本体 活动连接，所述支气管检测镜本体的中部设有所述器械通道入口、所述器械通道出口和所述供氧通道入口，所述支气管检测镜本体的一端连接所述软质镜内管的一端，所述软质镜内管的表面上设有所述刻度线，所述软质镜内管的另一端连接所述第一镜头和所述第二镜头，所述第一镜头上设有所述第一LED灯珠、所述第一供氧通道出口和所述光学镜片，所述第二镜头上设有所述第二LED灯珠、所述第二供氧通道出口和所述摄像头。

作为本实用新型优选的一种技术方案，所述支气管检测镜本体与所述软质镜内管通过紧固件固定连接。

作为本实用新型优选的一种技术方案，所述第一镜头和所述第二镜头的外壳由聚氨酯防水材料制成。

作为本实用新型优选的一种技术方案，所述第一镜头和所述第二镜头与所述软质镜内管通过紧固件固定连接。

本实用新型的有益效果是：该种支气管检测镜上设有三个把手，可以调整到自己合适的位置，该种支气管检测镜还设有两个镜头，可以先通过第二镜头的摄像头来摄像，然后用来观察诊断，最后再通过第二镜头的光学镜片来治疗，这样能够提高医生的工作效率，也能减少病人的痛苦。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型实施例所述的一种支气管检测镜结构示意图；

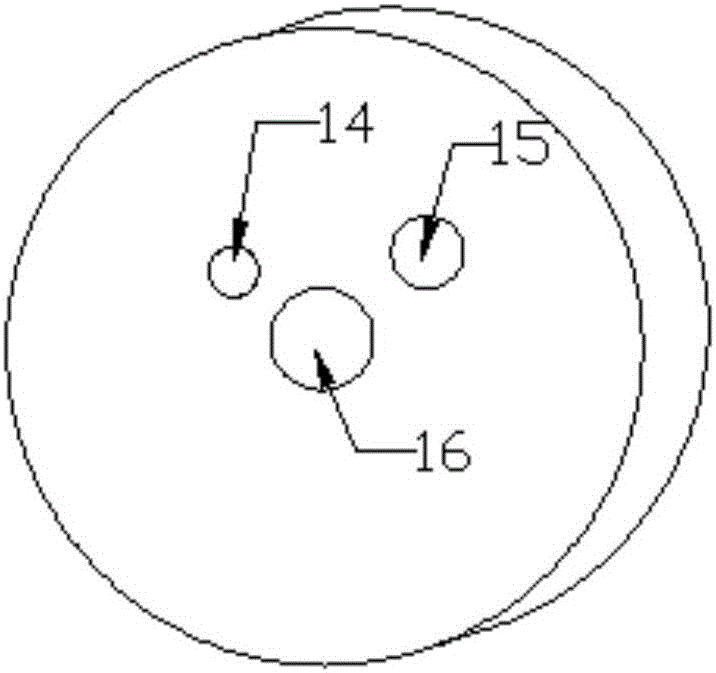

图2是第一镜头结构示意图；

图3是第二镜头结构示意图；

图中：1、支气管检测镜本体；2、软质内镜管；3、第一把手；4、第二把手；5、第三把手；6、器械通道入口；7、器械通道出口；8、供氧通道入口；9、电气接口；10、刻度线；11、电线；12、第一镜头；13、第二镜头；14、第一LED 灯珠；15、供氧通道出口；16、光学镜片；17、第二LED灯珠；18、供养通道出口；19摄像头。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：

如图1-3所示，本实用新型支气管检测镜，包括支气管检测镜本体1、软质镜内管2、第一把手3、第二把手4、第三把手5、器械通道入口6、器械通道出口7、供氧通道入口8、电气接口9、刻度线10、电线11、第一镜头12、第二镜头13、第一LED灯珠14、第一供氧通道出口15、光学镜片16、第二LED灯珠17、第二供氧通道出口18和摄像头19，其特征在于，支气管检测镜本体1的一侧设有第一把手3、第三把手5，支气管检测镜本体1的另一侧设有第二把手4和电气接口9，电气接口9通过电线11与支气管检测镜本体1活动连接，支气管检测镜本体1的中部设有器械通道入口6、器械通道出口7和供氧通道入口8，支气管检测镜本体1的一端连接软质镜内管2的一端，软质镜内管2的表面上设有刻度线10，软质镜内管2的另一端连接第一镜头12和第二镜头13，第一镜头12上设有第一LED灯珠14、第一供氧通道出口15和光学镜片16，第二镜头13上设有第二LED灯珠17、第二供氧通道出口18和摄像头19。

所述气管检测镜本体1与所述软质镜内管2通过紧固件固定连接，防止脱落。

所述第一镜头12和所述第二镜头13的外壳由聚氨酯防水材料制成，防止镜头在支气管内受到血水影响。

所述第一镜头12和所述第二镜头13与所述软质镜内管2通过紧固件固定连接，防止脱落。

具体的，使用时，可以根据刻度线10把软质镜内管放入病人支气管内，然后开启第一镜头12中的摄像头19进行摄像，然后取出来，把电气接口9接上电脑终端，可在电脑上观察摄像然后，再放入病人第二支气管内，通过第二镜头13的光学镜片16进行治疗，镜头上还设有LED灯珠和供氧通道出口，具有照明 和供氧的作用，在治疗过程中，可以根据三个把手的位置来调整自己的把持力度。

该种支气管检测镜的有益效果：该种支气管检测镜上设有三个把手，可以调整到自己合适的位置，该种支气管检测镜还设有两个镜头，可以先通过第二镜头的摄像头来摄像，然后用来观察诊断，最后再通过第二镜头的光学镜片来治疗，这样能够提高医生的工作效率，也能减少病人的痛苦。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
