一种心血管病人移动式抢救床的制作方法

本实用新型属于医疗器械技术领域，具体涉及一种心血管病人移动式抢救床。

背景技术：

目前，搬运转移心血管疾病病人所使用的担架车结构不合理，首先担架车高度太高，在搬运转移病人的过程中动作较剧烈有可能加重病人的病情，延误抢救时机；另外担架车结构较为单一，抢救病人用的基本急救器械无处安放，仅由医护人员随身背负，在紧要关头易产生差错；最后，担架车是不断移动的，而医护人员处于奔跑状态，是问奔跑状态下的医护人员如何专心对病人进行有效的抢救。

技术实现要素：

本实用新型为了弥补现有技术的缺陷，提供了一种结构设计合理，使用方便，便于对心血管病人进行抢救的心血管病人移动式抢救床。

本实用新型是通过如下技术方案实现的：

一种心血管病人移动式抢救床，包括移动车体、支撑台面和担架板，所述移动床体上设有支撑台面，所述支撑台面上设有担架板，所述支撑台面上设有导轨，担架板上对应导轨设有滑块，担架板通过滑块与支撑台面上的导轨连接，所述移动车体四周布设有多个扶手，担架板两侧位于支撑台面上对称设有护栏，所述移动车体上设有储物柜、储物抽屉和器械柜，所述器械柜内设有滑动板，滑动板设置在器械柜底部的滑道上，所述移动车体底部设有多个万向轮。

进一步，所述担架板底部设有限位卡槽，支撑台面上对应担架板上的限位卡槽设有弹簧卡扣。

进一步，所述担架板四角分别设有提手孔，担架板上靠近防护栏的一侧设有限位凸块。

本实用新型的有益效果是：本实用新型一种心血管病人移动式抢救床结构简单，使用方便，移动车体与担架板分离式设计，便于医务人员将病患搬运，担架板上的限位凸块能够对患者起到限位固定的作用，同时移动车体上的储物柜和器械柜内能够放置医疗用品，便于医务人员进行抢救，给患者的生命健康带来了保障。

附图说明

下面结合附图对本实用新型作进一步的说明。

附图1为本实用新型的结构示意图；

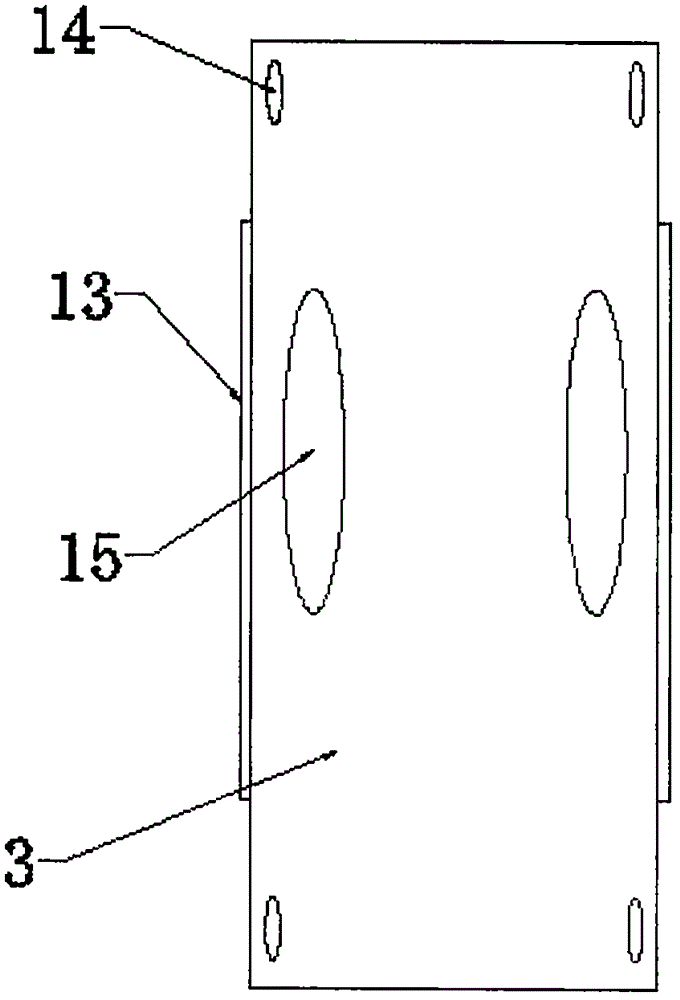

附图2为本实用新型的担架板的结构示意图。

图中，1 移动车体，2 支撑台面，3 担架板，4 万向轮，5 导轨，6 扶手，7 护栏，8 储物柜，9 储物抽屉，10 器械柜，11 限位卡槽，12 弹簧卡扣，13 滑块，14 提手孔，15 限位凸块，16 滑动板，17 滑道。

具体实施方式

附图1、2为本实用新型的一种具体实施例。该实用新型一种心血管病人移动式抢救床，包括移动车体1、支撑台面2和担架板3，所述移动床体上设有支撑台面2，所述支撑台面2上设有担架板3，所述支撑台面2上设有导轨5，担架板3上对应导轨5设有滑块13，担架板3通过滑块13与支撑台面2上的导轨5连接，所述移动车体1四周布设有多个扶手6，担架板3两侧位于支撑台面2上对称设有护栏7，所述移动车体1上设有储物柜8、储物抽屉9和器械柜10，所述器械柜10内设有滑动板16，滑动板16设置在器械柜10底部的滑道17上，所述移动车体1底部设有多个万向轮4。

进一步，所述担架板3底部设有限位卡槽11，支撑台面2上对应担架板3上的限位卡槽11设有弹簧卡扣12。

进一步，所述担架板3四角分别设有提手孔14，担架板3上靠近防护栏7的一侧设有限位凸块15。

本实用新型不局限于上述实施方式，任何人应得知在本实用新型的启示下作出的与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。

本实用新型未详细描述的技术、形状、构造部分均为公知技术。
