一种射频溶脂设备的制作方法

本实用新型涉及美容设备技术领域，尤其涉及一种射频溶脂设备。

背景技术：

射频溶脂利用类似于微波的电滋波对脂肪细胞进行加热，该频率的电滋波可以使细胞中的水分子产生强烈的共振旋转，磨擦产生热，从而达到给胶原组织加热和脂肪细胞加热的目的，进而使脂肪细胞分解。分解后的脂肪细胞通过肝脏代谢排出体外，从而达到溶脂减肥的目的。此外，射频溶脂技术也能够对肌肤真皮深层的胶原蛋白进行加热，使其排列紧密，来达到紧致肌肤的效果。经过适当使用后，使用者能去除多余赘肉，玲珑曲线尽现。但是，现有的射频溶脂设备一般仅通过单一的射频技术进行溶脂，溶脂效果不佳。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种射频溶脂设备，该射频溶脂设备通过真空抽吸、红外照射技术与射频技术的结合，实现溶脂减脂，溶脂效率高，且能加速血液循环和代谢，从而达到消除黑眼圈、祛除眼袋的效果。

本实用新型的目的采用以下技术方案实现：

一种射频溶脂设备，包括壳体、真空泵、滚动装置、射频发生器和至少一个红外灯；所述壳体设置有容纳腔；所述壳体的顶部设置有出气口，其底部向内凹陷形成有一凹陷部；所述凹陷部的顶壁设置有进气口和若干通光孔；所述凹陷部的侧壁设置有第一连接孔和第二连接孔；所述真空泵设置于所述容纳腔内；所述真空泵的输入口与所述进气口连接，其输出口与所述出气口连接；所述滚动装置包括驱动装置和滚轮；所述驱动装置设置于所述容纳腔内；所述驱动装置包括第一驱动装置和第二驱动装置；所述滚轮包括第一滚轮和第二滚轮；所述第一滚轮的端部设置有第一连接轴；所述第二滚轮的端部设置有第二连接轴；所述第一滚轮设置于所述凹陷部内，所述第一连接轴穿过所述第一连接孔与所述第一驱动装置驱动连接；所述第二滚轮设置于所述凹陷部内，且所述第二滚轮与所述第一滚轮并列而设；所述第二连接轴穿过所述第二连接孔与所述第二驱动装置驱动连接；所述射频发生器包括第一射频发生器和第二射频发生器；所述第一射频发生器设置在所述第一滚轮内；所述第二射频发生器设置在所述第二滚轮内；所述红外灯设置在所述容纳腔内，且所述红外灯设置在所述通光孔的上方。

优选的，所述第一驱动装置包括第一电机、第一齿轮和第二齿轮；所述第一电机的动力输出端与所述第一齿轮连接；所述第二齿轮与所述第一齿轮匹配啮合；所述第一连接轴与所述第二齿轮连接；所述第二驱动装置包括第二电机、第三齿轮和第四齿轮；所述第二电机的动力输出端与所述第三齿轮连接；所述第三齿轮与所述第四齿轮匹配啮合；所述第二连接轴与所述第四齿轮连接。

优选的，所述红外灯的数量为两个；所述两个红外灯分别对称设置在所述凹陷部顶壁上方的两侧，且均与所述通光孔相对。

优选的，还包括透明镜，所述透明镜设置在所述红外灯的正下方。

优选的，所述壳体的顶壁设置有开关；所述射频发生器、所述红外灯和所述驱动装置均与所述开关电性连接。

相比现有技术，本实用新型的有益效果在于：

(1)本实用新型所提供的射频溶脂设备，使用时，滚轮与皮肤接触，真空泵对凹陷部的空气进行抽吸，从而把皮肤往凹陷部的方向吸起来，皮肤内游离的脂肪被引聚在一起；而红外灯透过通光孔照射进凹陷部，对皮肤进行预热，以降低表皮对射频能量的阻抗，有助于射频能量集中深入到结缔组织。同时，第一滚轮由第一驱动装置带动朝正方向旋转，而第二滚轮由第二驱动装置带动朝反方向旋转，皮肤在不同旋转方向的滚轮的作用下，被挤压折叠，滚轮对皮肤起到按摩的作用；而第一滚轮内的第一射频发生器和第二滚轮内的第二射频发生器同时发射射频能量，射频能量进一步加热皮肤，加速皮肤内的脂肪细胞及纤维细胞的代谢，促进血液及淋巴的循环，使皮下脂肪分解，从而达到紧肤、塑身的效果。即该射频溶脂设备通过真空泵、红外灯、滚轮和射频的协同实现溶脂减脂，溶脂效率高。

(2)本实用新型所提供的射频溶脂设备，射频能量直接穿过两层折叠在一起的皮肤，使得折叠处的皮肤都能实现溶脂减脂，例如上眼睑等皮肤多折叠的区域都能使用该设备，能够实现提升上眼睑/改善眼袋/去眼纹/去黑眼圈等功能，加速眼部的血液循环和代谢，同时热可溶解脂肪，加速水分子的代谢，从而达到消除黑眼圈、祛除眼袋的效果，该设备的应用范围广泛。

(3)本实用新型所提供的射频溶脂设备，红外灯的下方安装有透明镜，红外灯发射的红外光经过透明镜后发射更加均匀，使得皮肤得到更加均匀的预热，有利于提高溶脂效率。

附图说明

图1为本实用新型所提供的射频溶脂设备的剖视图；

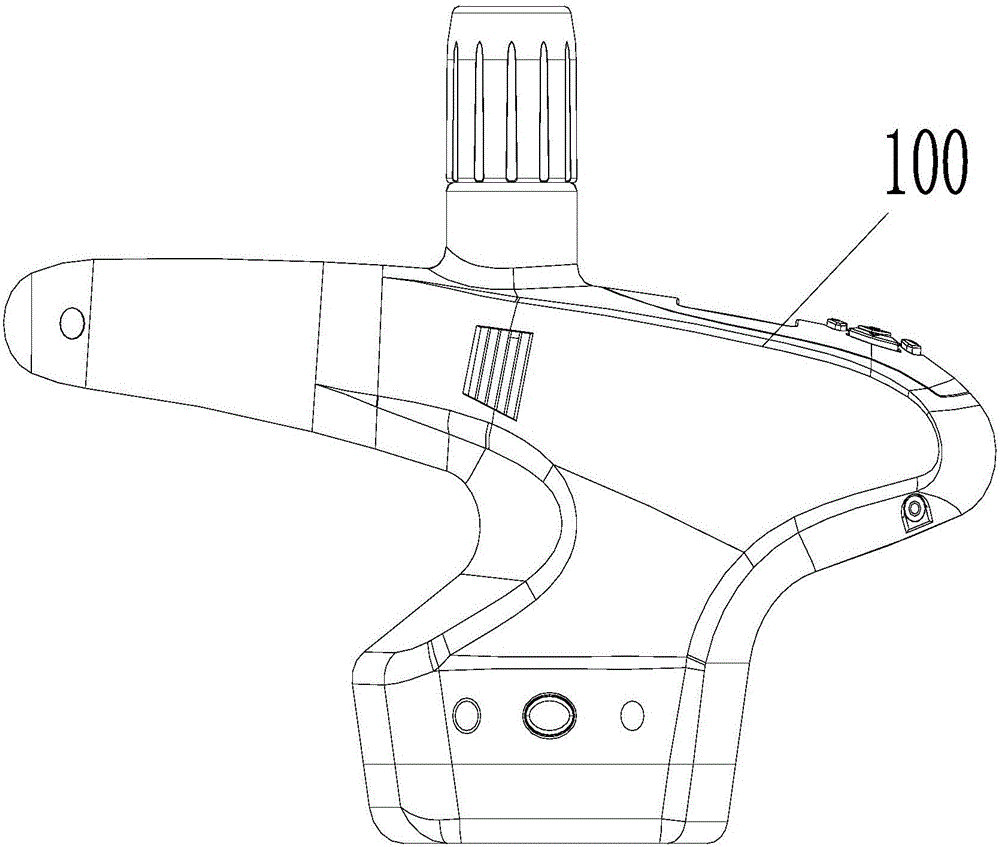

图2为本实用新型所提供的射频溶脂设备的立体图；

图中：1、真空泵；2、电机固定座；3、齿轮底座；4、第一电机；5、第二齿轮；6、第一滚轮；70、凹陷部；9、透明镜；82、红外灯；100、壳体。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1-2所示，一种射频溶脂设备，包括壳体100、真空泵1、滚动装置、射频发生器和至少一个红外灯82；壳体设置有容纳腔；所述壳体的顶部设置有出气口，其底部向内凹陷形成有一凹陷部70；凹陷部70的顶壁设置有进气口和若干通光孔；凹陷部70的侧壁设置有第一连接孔和第二连接孔；真空泵1设置于所述容纳腔内；真空泵1的输入口与所述进气口连接，其输出口与所述出气口连接；所述滚动装置包括驱动装置和滚轮；所述驱动装置设置于所述容纳腔内；所述驱动装置包括第一驱动装置和第二驱动装置；所述滚轮包括第一滚轮6和第二滚轮；第一滚轮6的端部设置有第一连接轴；所述第二滚轮的端部设置有第二连接轴；第一滚轮6设置于凹陷部70内，所述第一连接轴穿过所述第一连接孔与所述第一驱动装置驱动连接；所述第二滚轮设置于凹陷部70内，且所述第二滚轮与第一滚轮6并列而设；所述第二连接轴穿过所述第二连接孔与所述第二驱动装置驱动连接；所述射频发生器包括第一射频发生器和第二射频发生器；所述第一射频发生器设置在第一滚轮6内；所述第二射频发生器设置在所述第二滚轮内；红外灯82设置在所述容纳腔内，且红外灯82设置在所述通光孔的上方。

下面，对驱动装置的设置方式作进一步描述。所述容纳腔内设置有电机固定座2和齿轮底座3。所述第一驱动装置包括第一电机4、第一齿轮和第二齿轮5；第一电机4的动力输出端与所述第一齿轮连接；第二齿轮5与所述第一齿轮匹配啮合；所述第一连接轴与第二齿轮5连接。所述第二驱动装置包括第二电机、第三齿轮和第四齿轮；所述第二电机的动力输出端与所述第三齿轮连接；所述第三齿轮与所述第四齿轮匹配啮合；所述第二连接轴与所述第四齿轮连接。第一电机4和所述第二电机通过电机固定座2进行固定，而第二齿轮5和所述第四齿轮以可转动的方式安装在齿轮底座3上。

下面，对红外灯82的设置方式作进一步描述。红外灯82的数量为两个；两个红外灯82分别对称设置在凹陷部70顶壁上方的两侧，且均与所述通光孔相对。另外，还可以在红外灯82的下方设置透明镜9，红外灯82发射的红外光经过透明镜9后发射更加均匀，使得皮肤得到更加均匀的预热，有利于提高溶脂效率。

另外，为了更加方便地控制该射频溶脂设备的开启，可以在所述壳体的顶壁设置开关；所述射频发生器、红外灯82和所述驱动装置均与所述开关电性连接。

本实用新型实施所提供的射频溶脂设备可加速人体内的脂肪细胞及纤维细胞的代谢，有效的促进血液及淋巴的循环，可有效的分解皮下脂肪，使脂肪细胞体积缩小，从而达到紧肤、塑身的效果。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
