一种患者后背皮肤压疮观察镜的制作方法

本实用新型属于医疗器械，具体涉及一种患者后背皮肤压疮观察镜。

背景技术：

目前，临床上有的患者尤其是老人由于疾病因素（如全身多处多发性骨折、脊髓损伤、剧烈疼痛等）导致患者长期卧床不能改变体位，该患者若有低白蛋白血症、大小便失禁、骨折、营养不良、缺乏维生素等更易发生压疮。常见的压疮多发生于骨隆突，如肩胛部、尾骶部。因此，医护人员每日需要多次观察患者后背的皮肤状况，以防止患者出现压疮情况发生。已有技术中，医护人员通过多人辅助对患者进行翻身观察，这样，不仅患者痛苦，也给医护人员的医护工作带来不便。

技术实现要素：

本实用新型的目的是：提供一种便于观察不能翻身患者后背皮肤状况的患者后背皮肤压疮观察镜，以克服因病人不便翻身而导致受压部分的皮肤不易全方位观察的情况发生。

为了达到上述目的，本实用新型的技术方案是：一种患者后背皮肤压疮观察镜，包括照明观察组件和伸缩组件；

所述照明观察组件包括观察镜和观察镜安装支架，且观察镜安装在观察镜安装支架上；

所述伸缩组件包括伸缩手柄；

其创新点在于：

所述照明观察组件还包括LED灯和开关，所述LED灯固定在观察镜上，且LED灯的一端与开关的一端电连接；

所述伸缩组件还包括连接杆和定位旋钮，所述连接杆的一端与观察镜安装支架转动连接，且连接杆的另一端插入伸缩手柄内，所述伸缩手柄上设有定位旋钮，且由定位旋钮将连接杆紧定，所述开关固定在连接杆上。

在上述技术方案中，所述照明观察组件还包括电池盒，所述电池盒与连接杆固定连接，电池盒内设有两个电极，一个电极与LED灯的另一端电连接，另一个电极与开关的另一端电连接。

在上述技术方案中，所述观察镜安装支架包括互为一体或固定连接的观察镜框架和铰支座，所述观察镜安装在观察镜框架上，连接杆的一端通过转轴与铰支座转动连接，所述转轴的一端设有紧固螺母，且由紧固螺母将观察镜安装支架紧定。

在上述技术方案中，所述铰支座上具有凹槽，连接杆的一端插入铰支座的凹槽内，所述铰支座的凹槽的两个内侧面与连接杆的两侧之间均设有阻尼垫片，且阻尼垫片套装在转轴上。

在上述技术方案中，所述观察镜框架的外周设有弹性保护套。

在上述技术方案中，所述连接杆具有定位槽，伸缩手柄上的定位旋钮伸入定位槽内且与连接杆相抵。

在上述技术方案中，所述LED灯为灯条。

本实用新型所具有的积极效果是：采用本实用新型的患者后背皮肤压疮观察镜后，由于本实用新型所述照明观察组件还包括LED灯和开关，所述LED灯固定在观察镜上，且LED灯的一端与开关的一端电连接；所述伸缩组件还包括连接杆和定位旋钮，所述连接杆的一端与观察镜安装支架转动连接，且连接杆的另一端插入伸缩手柄内，所述伸缩手柄上设有定位旋钮，且由定位旋钮将连接杆紧定，所述开关固定在连接杆上；因而使用时，医护人员只需抬高不能翻身患者侧身5cm左右，然后按下开关，点亮LED灯，并将伸缩手柄调整到合适长度，接着将观察镜送至患者的背部即可观察到患者后背皮肤状况，有效解决了因病人不便翻身而导致受压部分的皮肤不易全方位观察的情况发生。

附图说明

图1是本实用新型的一种患者后背皮肤压疮观察镜的具体实施例的结构示意图；

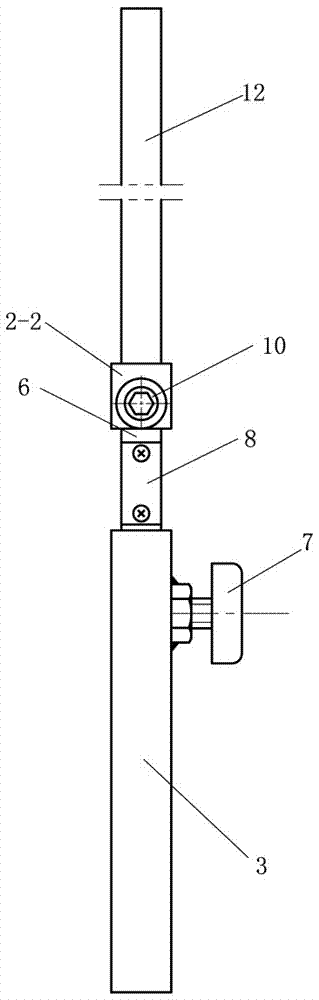

图2是图1的左视示意图；

图3是图1的A-A剖视示意图；

图4是图1的B-B部放大示意图；

图5是图3的C-C部放大示意图；

图6是图3的另一种使用状态示意图；

图7是本实用新型的用于患者时的使用状态示意图。
