一种外科病房护理用辅助性机械通气系统的制作方法

本实用新型属于医疗技术领域，具体涉及一种外科病房护理用设备，更为具体地，涉及一种外科病房护理用辅助性机械通气系统。

背景技术：

15世纪，文艺复兴时，达芬奇认为：空气通过胸廓风箱式作用进入肺内。1543年，Vesalius首次对猪行气管切开，置入气管插管。1869年，德国Trendelenburg，首次将气管内插管麻醉用于病人。1893年，首个手驱动通气机诞生。1907年，Drager设计了自动供氧通气机。

机械通气是借助人工装置（机械通气机或人工呼吸机）的机械力量，将空气、氧气或空气-氧气混合气压入肺内，产生或辅助患者的呼吸动作，使肺间歇性膨胀，达到增强和改善呼吸功能、减轻或纠正缺0₂与CO₂潴留目的的一种治疗措施或方法。在临床应用中，呼吸机能替代和改善外呼吸，通常称之为机械通气机（mechanical Ventilator），或人工通气机（artificial Ventilator），习惯上称人工呼吸机。

呼吸机必须具备四个基本功能，即向肺充气、吸气向呼气转换，排出肺泡气以及呼气向吸气转换，依次循环往复。因此必须有：

（1）能提供输送气体的动力，代替人体呼吸肌的工作；

（2）能产生一定的呼吸节律，包括呼吸频率和吸呼比，以代替人体呼吸中枢神经支配呼吸节律的功能；

（3）能提供合适的潮气量（VT）或分钟通气量（MV），以满足呼吸代谢的需要；

（4）供给的气体最好经过加温和湿化，代替人体鼻腔功能，并能供给高于大气中所含的氧气量，以提高吸入氧浓度，改善氧合。

技术实现要素：

本实用新型要解决的技术问题是提供一种外科病房护理用辅助性机械通气系统，应用于自主呼吸虽然存在且较规则，但自主呼吸减弱而通气不足的病人。

为了解决上述技术问题，本实用新型的技术方案为：

一种外科病房护理用辅助性机械通气系统，包括呼吸机、通气导管以及佩戴于患者面部的面罩，呼吸机包括储存有压缩氧气的氧气瓶、空氧混合器以及主机，通气导管两端分别连接面罩和主机，氧气瓶与空氧混合器之间通过管道连接，该管道上设置减压器，空氧混合器与主机之间通过管道连接，面罩包括面罩主体和直接与患者面部接触的充气环囊。

上述外科病房护理用辅助性机械通气系统，通气导管包括软性塑料管、沿软性塑料管外圆面螺旋延伸的软性塑料材质的凸筋以及位于凸筋内与凸筋同样螺旋延伸的弹性钢丝，凸筋与软性塑料管一体结构。

上述外科病房护理用辅助性机械通气系统，还包括与通气导管并联的旁通管和蒸汽发生装置，旁通管包括第一管段和第二管段，蒸汽发生装置包括容器瓶以及容器瓶塞，容器瓶塞设置有进口和出口，第一管段一端连接于通气导管上，第一管段另一端连接于容器瓶塞的进口，第一管段上设置截止阀，第二管段一端连接于容器瓶塞的出口，第二管段另一端连接于通气导管上，第二管段与通气导管的连接点较第一管段与通气导管的连接点更加远离主机，两连接点之间的通气导管上设置截止阀。

上述外科病房护理用辅助性机械通气系统，容器瓶中装有蒸馏水，容器瓶中还设置有将蒸馏水加温并维持恒温的正温度系数热敏电阻。

上述外科病房护理用辅助性机械通气系统，容器瓶塞的出口的下端设置两道不锈钢丝网，两道不锈钢丝网上下间隔设置。

上述外科病房护理用辅助性机械通气系统，容器瓶塞还设置将挥发性药物加入容器瓶中的加药口，加药口呈常闭状态。

病人呼吸存在的情况下，由辅助性机械通气系统辅助或增强病人的自主呼吸，氧气进入空氧混合器调节空气中的含氧量，面罩包括面罩主体和直接与患者面部接触的充气环囊。充气环囊用于增加与患者面颊皮肤的接触面积，防止漏气。

附图说明

下面结合附图对本实用新型作进一步详细的说明：

图1为本实用新型的原理图。

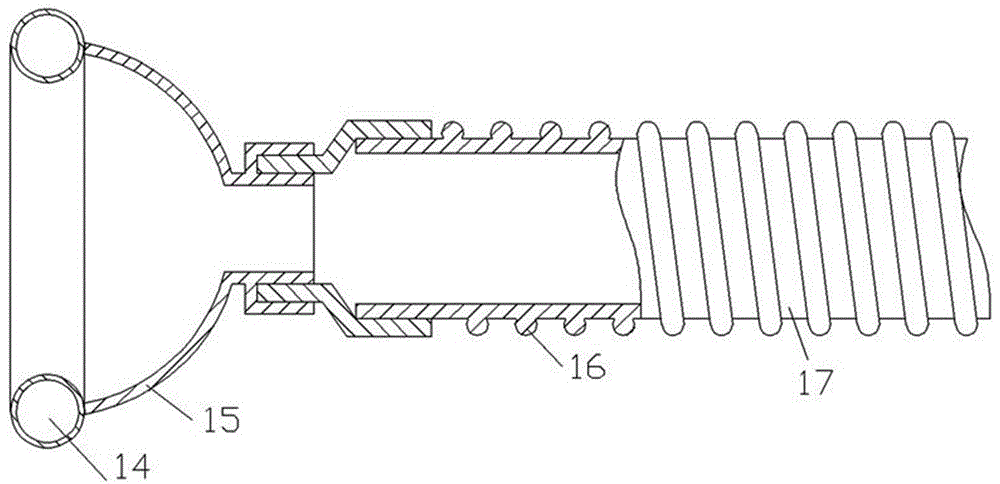

图2为面罩和通气导管的结构示意图。

图3为蒸汽发生装置的结构示意图。

图中：1氧气瓶,2空氧混合器,3主机,4截止阀,5蒸汽发生装置,6通气导管,7截止阀,8面罩,9容器瓶,10容器瓶塞,11第二管段一端,12不锈钢丝网,13第一管段另一端,14充气环囊,15面罩主体,16凸筋,17软性塑料管。

具体实施方式

如图1至图3所示，一种外科病房护理用辅助性机械通气系统，包括呼吸机、通气导管6以及佩戴于患者面部的面罩8，呼吸机包括储存有压缩氧气的氧气瓶1、空氧混合器2以及主机3，通气导管两端分别连接面罩和主机，氧气瓶与空氧混合器之间通过管道连接，该管道上设置减压器，以实现对压缩氧气的减压。空氧混合器与主机之间通过管道连接，面罩包括面罩主体15和直接与患者面部接触的充气环囊14。

通气导管包括软性塑料管17、沿软性塑料管外圆面螺旋延伸的软性塑料材质的凸筋16以及位于凸筋内与凸筋同样螺旋延伸的弹性钢丝，凸筋与软性塑料管一体结构。这种结构的通气导管能够有效防止扭曲引起管腔狭窄或阻塞。

具体地，凸筋的截面为圆缺形状，圆缺的圆心角为210°。圆缺的直边与软性塑料管外圆面相交。

外科病房护理用辅助性机械通气系统还包括与通气导管并联的旁通管和蒸汽发生装置5，旁通管包括第一管段和第二管段，蒸汽发生装置包括容器瓶9以及容器瓶塞10，容器瓶塞设置有进口和出口，第一管段一端连接于通气导管上，第一管段另一端13连接于容器瓶塞的进口，第一管段上设置截止阀4，第二管段一端11连接于容器瓶塞的出口，第二管段另一端连接于通气导管上，第二管段与通气导管的连接点较第一管段与通气导管的连接点更加远离主机，两连接点之间的通气导管上设置截止阀7。当截止阀4处于开启状态，截止阀7处于关闭状态时，气体经由蒸汽发生装置，在蒸汽发生装置中气体加温加湿后，使气体接近于人体温度，进入面罩，可以对病人的气管、支气管粘膜起到保护作用，减少对病人的刺激。

容器瓶中装有蒸馏水，容器瓶中还设置有将蒸馏水加温并维持恒温的正温度系数热敏电阻。将蒸馏水加温，产生水蒸气的原理来增加吸气中的含水量。

容器瓶塞的出口的下端设置两道不锈钢丝网12，两道不锈钢丝网上下间隔设置，不锈钢丝网用于阻隔气体中的大尺寸雾滴。

容器瓶塞还设置将挥发性药物加入容器瓶中的加药口，加药口呈常闭状态，进行给药。
