用于胸外科术后的新型助行器的制作方法

本实用新型涉及用于胸外科术后的新型助行器。

背景技术：

目前，胸外科手术之后，患者需要放置引流管并在引流管上连接引流瓶，以便及时排出胸腔内的积液；一旦放置引流管之后，患者需要随时随身携带；现在各医院大多将引流瓶系上绷带做成吊带，患者自己手提着引流瓶进行活动，由于胸部的引流瓶的体积较大、较重，所以患者带着引流瓶走动十分不便，除此之外由于患者本身体弱，容易失去平衡，还需要单独的护工进行照顾，不利于病人的康复，且花销较大。

技术实现要素：

本实用新型旨在解决上述问题，提供了用于胸外科术后的新型助行器，利用电机通过滚珠丝杠副驱动挂钩上下移动，满足患者对于引流瓶不同悬挂高度的需求；通过设置两个伸缩杆，便于收纳携带，同时锁紧装置操作便捷，患者可独自操作；除此之外在患者独自行走时，若发生意外，患者可开启蜂鸣器通知旁人，帮助自己得到及时的救治，防止病情恶化，还可减轻家人的负担；整个新型助行器使用便捷，实用性强，其采用的技术方案如下：

用于胸外科术后的新型助行器，包括用于放置控制电路和电机的壳体、电机、第一伸缩杆、丝杠、丝母、挂钩、连接板、第二伸缩杆、支架、蜂鸣器、用于锁紧第二伸缩杆的锁紧装置，所述第一伸缩杆顶部脱卸连接于壳体下表面，底部脱卸连接于支架上；所述第一伸缩杆上套设有套筒，所述套筒通过连接件与丝母相连，所述丝母与丝杠组成滚珠丝杠副，所述滚珠丝杠副与第一伸缩杆相平行，所述挂钩固接于丝母上，所述电机通过滚珠丝杠副驱动挂钩上下移动，所述连接板套设于第一伸缩杆上并固接，所述丝杠底部安装于连接板上表面，所述第二伸缩杆顶部脱卸连接于连接板下表面，底部脱卸连接于支架上；所述支架底部设有滑轮，所述蜂鸣器设置于壳体侧壁上，其开关设置于连接板上；所述壳体外侧壁上设置有用于控制电机正转的正转按钮和用于控制电机反转的反转按钮。

在上述技术方案的基础上，所述丝杠的轴线与第二伸缩杆的轴线相重合。

在上述技术方案的基础上，所述锁紧装置包括环套、弹性支撑件、连接轴、固定件和扳动件，所述环套套设于第二伸缩杆的伸缩连接处，所述第二伸缩杆于伸缩连接处设有用于束紧的缺口，所述连接轴穿设于弹性支撑件和环套中，所述固定件设有螺纹孔，所述扳动件由偏心轮和手柄组成，所述连接轴一端与固定件螺纹连接，另一端铰接于扳动件的偏心轮上。

本实用新型具有如下优点：其利用电机通过滚珠丝杠副驱动挂钩上下移动，满足患者对于引流瓶不同悬挂高度的需求；通过设置两个伸缩杆，便于收纳携带，同时锁紧装置操作便捷，患者可独自操作；除此之外在患者独自行走时，若发生意外，患者可开启蜂鸣器通知旁人，帮助自己得到及时的救治，防止病情恶化，还可减轻家人的负担；整个新型助行器使用便捷，实用性强。

附图说明

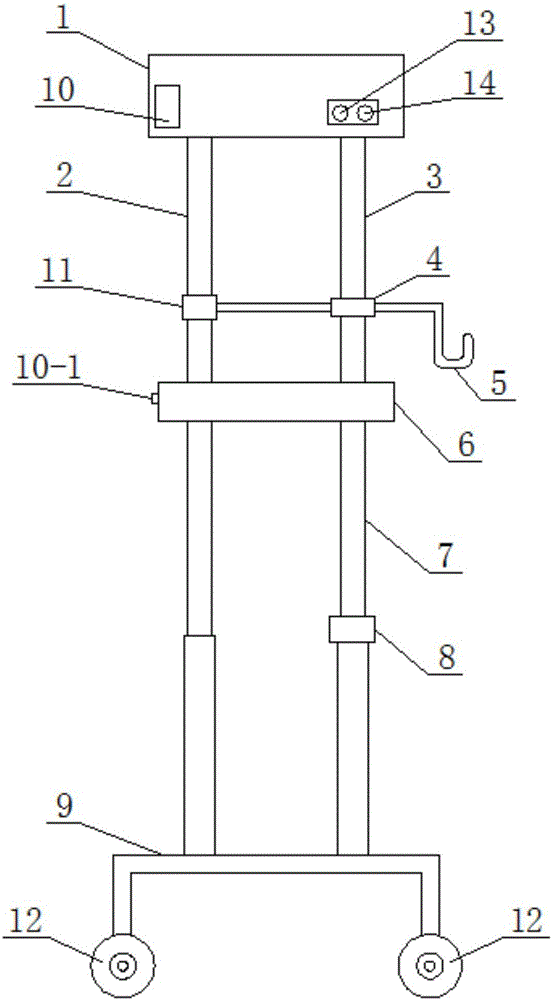

图1：本实用新型的结构示意图；

图2：本实用新型所述锁紧装置的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1和图2所示，本实施例的用于胸外科术后的新型助行器，包括用于放置控制电路和电机的壳体1、电机(图中未示出)、第一伸缩杆2、丝杠3、丝母4、挂钩5、连接板6、第二伸缩杆7、支架9、蜂鸣器10、用于锁紧第二伸缩杆的锁紧装置8，所述第一伸缩杆2顶部脱卸连接于壳体1下表面，底部脱卸连接于支架9上；所述第一伸缩杆2上套设有套筒11，所述套筒11通过连接件与丝母4相连，所述丝母4与丝杠3组成滚珠丝杠副，所述滚珠丝杠副与第一伸缩杆2相平行，所述挂钩5固接于丝母4上，所述电机通过滚珠丝杠副驱动挂钩5上下移动，所述连接板6套设于第一伸缩杆2上并固接，所述丝杠3底部安装于连接板6上表面，所述第二伸缩杆7顶部脱卸连接于连接板6下表面，底部脱卸连接于支架9上；所述支架9底部设有滑轮12，所述蜂鸣器10设置于壳体1侧壁上，其开关10-1设置于连接板6上；所述壳体1外侧壁上设置有用于控制电机正转的正转按钮13和用于控制电机反转的反转按钮14。

优选的，所述丝杠3的轴线与第二伸缩杆7的轴线相重合。

进一步，所述锁紧装置8包括环套8-1、弹性支撑件8-2、连接轴8-3、固定件8-4和扳动件8-5，所述环套8-1套设于第二伸缩杆7的伸缩连接处，所述第二伸缩杆7于伸缩连接处设有用于束紧的缺口7-1，所述连接轴8-3穿设于弹性支撑件8-2和环套8-1中，所述固定件8-4设有螺纹孔8-41，所述扳动件8-5由偏心轮8-51和手柄8-52组成，所述连接轴8-3一端与固定件8-4螺纹连接，另一端铰接于扳动件8-5的偏心轮8-51上。

利用电机通过滚珠丝杠副驱动挂钩上下移动，满足患者对于引流瓶不同悬挂高度的需求；通过设置两个伸缩杆，便于收纳携带，同时锁紧装置操作便捷，患者可独自操作；除此之外在患者独自行走时，若发生意外，患者可开启蜂鸣器通知旁人，帮助自己得到及时的救治，防止病情恶化，还可减轻家人的负担。

上面以举例方式对本实用新型进行了说明，但本实用新型不限于上述具体实施例，凡基于本实用新型所做的任何改动或变型均属于本实用新型要求保护的范围。
