牙刷、剃须刀、梳子消毒箱的制作方法

本实用新型涉及的一种消毒箱，即一种牙刷、剃须刀、梳子消毒箱。

背景技术：

牙刷是我们每天使用的必备卫生工具，我们平时都会把一家人使用的牙刷放在普通的杯子里，除了我们刷牙后残留在口腔里的细菌外，空气中的各种危害性极大的细菌病毒也会落在牙刷上，例如结核菌、烟草花叶病毒、噬菌体、HIV病毒、大肠杆菌、葡萄球菌、霍乱弧菌、杆菌等，人们对这种现象都会疏忽。第二天使用牙刷时，细菌病毒会通过我们的口腔进入到我们的身体里，使我们受到细菌病毒的感染而引发多种疾病。更严重的是，如果家人中，有严重疾病的患者，就会增加病毒传染的机率。

剃须刀在生活中给男士带来了便利，成为了生活中不可缺少的卫生用品。当男士用完剃须刀后只是简单的处理一下，然后又放回原处。次日，在不经过任何消毒或清理的情况下直接使用。如果，男士们在使用期间不小心刮破了皮肤，从而也会增加感染的几率。

梳子也是我们日常生活中的必备用品。众所周知头部是“诸阳之首”，人体的十二经脉和七经八脉也都汇合于此。头部穴位有几十个，约占全身穴位的1/4，还有十多个特定刺激区，当梳子刮过我们的头皮时会与头皮接触，梳子上的细菌病毒也随之而来。

目前，市场上有各种各样的消毒器，品种繁多，质量参差不齐；有的消毒箱是同用的，但在同用的消毒箱中，没有专门用来给牙刷、剃须刀、梳子等生活卫生用品消毒的消毒箱。

科技研究证明紫外线的照射，破坏及改变微生物的DNA(脱氧核糖核酸)结构，使细菌当即死亡或不能繁殖后代，达到杀菌的目的。紫外线的波长范围是15～300nm，其中波长在260nm左右的紫外线杀菌作用最强，紫外灯是人工制造的低压水银灯，能辐射出波长主要为253.7nm的紫外线，杀菌能力强而且稳定。紫外线杀菌作用是因为它可以被蛋白质和核酸吸收，造成这些分子的变性失活。紫外线是物质运行的一种特殊形式，是一粒粒不连接的粒子流。每一粒波长253.7nm的紫外线光子具有4.9eV的能量。当紫外线照射到微生物时，便发生能量的传递和积累，积累结果造成微生物的灭亡，从而达到消毒的目的。当细菌、病毒吸收超过3600～65000uW/cm²剂量时，对细菌、病毒的去氧核醣核酸(DNA)及核醣核酸(RNA)具有强大破坏力，能使细菌、病毒丧失生存力及繁殖力因而消灭细菌、病毒，达到消毒灭菌的效果。紫外线一方面可使核酸突变、阻碍其复制、转录封锁及蛋白质的合成，另一方面，产生自由基可引起光电离，从而导致细胞的死亡。

技术实现要素：

本实用新型的目的在于解决上述问题，提供操作使用方便，安装在卫生间墙上或放在桌子上的一种专用的牙刷、剃须刀、梳子消毒箱。

本实用新型的目的是通过这样实现的：一种牙刷、剃须刀、梳子消毒箱，它是由箱体、箱体里面安装的电路板和紫外线灯构成。

所述的箱体呈长方体或棱柱形或圆柱形，箱体是由正面的双门、右侧面板、左侧面板、上面板、下面板、后面板、里面的两个或多个隔板组成的双门三室的箱子，其中一室内安装电路板、另两室分别是牙刷消毒区域和剃须刀、梳子消毒区域，紫外线灯安装在此两室内的恰当位置，箱子里面的牙刷消毒区域的一室设有插入牙刷的夹子，剃须刀、梳子消毒区域中的另一室设有挂钩；所述的箱体正面设有两个门，两个门上设有把手，两个门内部与牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板上的两个关住门的对应位置上各设有两对吸合器，箱体正面或侧面可设有电源开关孔并且安装电源开关、工作状态切换开关孔并且安装工作状态切换开关、电源指示灯孔并且安装电源指示灯、工作指示灯孔并且安装工作指示灯、手动状态启动按钮开关孔和手动状态启动按钮开关，分离牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板正面上的关闭两个门对应的位置上设有两个控制开关孔并且各孔安装控制开关、两个自动状态启动开关孔并且各孔安装自动状态启动开关，箱体侧面设有电源线输出孔并且输出电源线，箱子内的牙刷消毒区域和剃须刀、梳子消毒区域的两室的各面板是反光性的，箱体背面设有墙上固定安装的固定孔或底面设有放在桌子上的底座。

所述的电路板是由电源电路、延时电路组成，并且它们相互连接；所述的电源电路是由电源线、电源开关、两个控制开关、电源指示灯及5-12V直流电输出的电源电路模块组成的，电源线是由三头插头和三根线组成的，电源开关的一个触点连接于电源线中的一根线，电源开关的另一触点连接于电源指示灯的限流电阻器的一端和互相串联的两个控制开关的一端，串联的两个控制开关的另一端连接于电源电路模块的220V交流输入端中的一个连接端，电源指示灯和一个限流电阻器串联，电源线中的另一根线连接于电源指示灯的一端和电源电路模块的220V交流输入端中的另一个连接端，电源线中的另一根线连接于箱体，电源电路模块的5-12V直流电输出端连接于延时电路的直流电供电端；所述的延时电路是触发信号输入后进入工作状态及里面的继电器吸合，设定的延时时间结束后自动停止工作及继电器断开的电路，工作状态切换开关的中心端连接于延时电路的触发信号输入端中的一个连接端，工作状态切换开关的另一端连接于手动状态启动按钮开关的一个触点，工作状态切换开关的另一端连接于互相串联的自动状态启动作用的两个开关的一个触点，手动状态启动按钮开关的另一个触点与互相串联的自动状态启动作用的两个开关的另一个触点互相连接后再连接于延时电路的触发信号输入端中的另一个连接端，延时电路板上的继电器内部的开关的一个触点连接于电源电路模块的220V交流电输入端中的一个连接端，延时电路板上的继电器内部的开关的另一个对应触点经紫外线灯连接于电源电路模块的220V交流电输入端中的另一个连接端，工作指示灯和一个限流电阻器串联后与紫外线灯并联；所述的电源电路、延时电路、紫外线灯互相连接后组成完整的电路；所述的分离牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板正面设有两个控制开关，此控制开关是当两个门都处于关闭状态时连接的、任意门打开时使对应的开关自动断开的开关，此控制开关安装在当两个门都处于关闭状态时处于连接状态、任意门打开时对应的开关自动断开的恰当位置；所述的分离牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板正面设有两个自动状态启动开关，此自动状态启动开关是当两个门都处于关闭状态时连接的、任意门打开时使对应的自动状态启动开关自动断开的开关，此自动状态启动开关安装在当两个门都处于关闭状态时处于连接状态、任意门打开时对应的自动状态启动开关自动断开的恰当位置。

本实用新型是一种牙刷、剃须刀、梳子消毒箱，具有成本低、功耗低、体积小、重量轻、使用方便、安全、消毒、杀菌效率高的特性，可广泛应用于家庭、宾馆、酒店、医院等地。

下面结合附图和实例，对本实用新型进一步说明。

附图说明

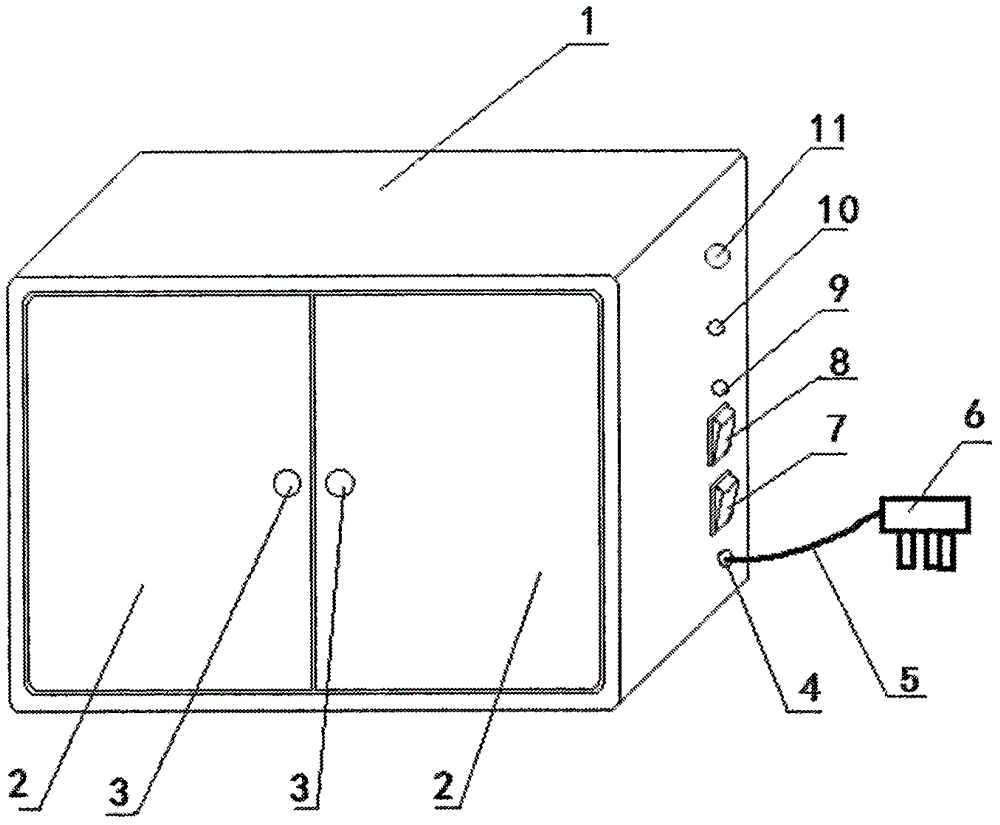

图1a、图1b：本实用新型牙刷、剃须刀、梳子消毒箱的空间示意图。

图2a、图2b：本实用新型牙刷、剃须刀、梳子消毒箱的正面示意图。

图3a、图3b：本实用新型牙刷、剃须刀、梳子消毒箱的右侧视图。

图4a、图4b：本实用新型牙刷、剃须刀、梳子消毒箱的左侧视图。

图5a、图5b：本实用新型牙刷、剃须刀、梳子消毒箱的俯视图。

图6：本实用新型牙刷、剃须刀、梳子消毒箱的背面视图。

图7a、7b：本实用新型牙刷、剃须刀、梳子消毒箱的打开状态示意图。

图8：本实用新型牙刷、剃须刀、梳子消毒箱的电路原理图。

图中：1箱体，2门，3把手，4电源线孔，5电源线，6电源插头，7电源开关孔，8工作状态切换开关孔，9电源指示灯孔，10工作指示灯孔，11手动状态启动按钮开关孔，12、13控制开关孔，14、15自动状态启动开关孔，16紫外线灯，17关闭门的吸合器，18关闭门的吸合器，19牙刷插入的夹子，20剃须刀、梳子挂钩，21螺丝孔，22墙上固定孔，R1、R2电阻器，S1、S2控制开关，S3、S4自动状态启动开关，S5手动状态启动按钮开关，LED1电源指示灯，LED2工作指示灯，K1电源开关，K2工作状态切换开关，K3继电器内部的开关，J继电器，LAMP紫外线灯。

具体实施方式

如图1a、图1b、图2a、图2b、图3a、图3b、图4a、图4b、图5、图6、图7a、图7b、图8所示，一种牙刷、剃须刀、梳子消毒箱，它是由箱体1、箱体里面安装的电路板和紫外线灯LAMP构成。

所述箱体1呈长方体或棱柱形或圆柱形，箱体1是由正面的双门2、右侧面板、左侧面板、上面板、下面板、后面板、里面的两个或多个隔板组成的双门三室的箱子，其中一室内安装电路板、另两室分别是牙刷消毒区域和剃须刀、梳子消毒区域，紫外线灯LAMP安装在此两室内的恰当位置，箱子里面的牙刷消毒区域的一室设有插入牙刷的夹子19，剃须刀、梳子消毒区域中的另一室设有挂钩20；所述箱体1正面设有两个门2，两个门上设有把手3，两个门2内部与牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板上的两个关住门的对应位置上各设有两对吸合器17、18，箱体1正面或侧面可设有电源开关孔7并且安装电源开关K1、工作状态切换开关孔8并且安装工作状态切换开关K2、电源指示灯孔9并且安装电源指示灯LED1、工作指示灯孔10并且安装工作指示灯LED2、手动状态启动按钮开关孔11和手动状态启动按钮开关S5，分离牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板正面上的关闭两个门对应的位置上设有两个控制开关孔12、13并且各孔安装控制开关S1、S2、两个自动状态启动开关孔14、15并且各孔安装自动状态启动开关S3、S4，箱体1侧面设有电源线输出孔4并且输出电源线5，箱子内的牙刷消毒区域和剃须刀、梳子消毒区域的两室的各面板是反光性的，箱体1背面设有墙上固定安装的固定孔22或底面设有放在桌子上的底座。

所述电路板是由电源电路、延时电路组成，并且它们相互连接；所述电源电路是由电源线5、电源开关K1、两个控制开关S1、S2、电源指示灯LED1及5-12V直流电输出的电源电路模块组成的，电源线5是由三头插头6和三根线组成的，电源开关K1的一个触点连接于电源线中的一根线，电源开关K1的另一触点连接于电源指示灯LED1的限流电阻器R1的一端和互相串联的两个控制开关S1、S2的一端，串联的两个控制开关S1、S2的另一端连接于电源电路模块的220V交流输入端中的一个连接端，电源指示灯LED1和一个限流电阻器R1串联，电源线5中的另一根线连接于电源指示灯LED1的一端和电源电路模块的220V交流输入端中的另一个连接端，电源线5中的另一根线连接于箱体1，电源电路模块的5-12V直流电输出端连接于延时电路的直流电供电端；所述延时电路是触发信号输入后进入工作状态及里面的继电器吸合，设定的延时时间结束后自动停止工作及继电器断开的电路，工作状态切换开关K2的中心端连接于延时电路的触发信号输入端中的一个连接端，工作状态切换开关K2的另一端连接于手动状态启动按钮开关S5的一个触点，工作状态切换开关K2的另一端连接于互相串联的自动状态启动作用的两个开关S3、S4的一个触点，手动状态启动按钮开关S5的另一个触点与互相串联的自动状态启动作用的两个开关S3、S4的另一个触点互相连接后再连接于延时电路的触发信号输入端中的另一个连接端，延时电路板上的继电器J内部的开关K3的一个触点连接于电源电路模块的220V交流电输入端中的一个连接端，延时电路板上的继电器J内部的开关K3的另一个对应触点经紫外线灯LAMP连接于电源电路模块的220V交流电输入端中的另一个连接端，工作指示灯LED2和一个限流电阻器R2串联后与紫外线灯LAMP并联；所述电源电路、延时电路、紫外线灯LAMP互相连接后组成完整的电路；所述的分离牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板正面设有两个控制开关S1、S2，此控制开关S1、S2是当两个门都处于关闭状态时连接的、任意门打开时使对应的开关自动断开的开关，此控制开关S1、S2安装在当两个门都处于关闭状态时处于连接状态、任意门打开时对应的开关自动断开的恰当位置；所述的分离牙刷消毒区域和剃须刀、梳子消毒区域的两室隔板正面设有两个自动状态启动开关S3、S4，此自动状态启动开关S3、S4是当两个门都处于关闭状态时连接的、任意门打开时使对应的自动状态启动开关自动断开的开关，此自动状态启动开关S3、S4安装在当两个门都处于关闭状态时处于连接状态、任意门打开时对应的自动状态启动开关自动断开的恰当位置。

当安装使用时，此牙刷、剃须刀、梳子消毒箱经固定孔22来安装在宾馆、酒店、家庭的卫生间墙上或放在桌子上，电源线5插头6插上220V市电的三孔插座，打开电源开关K1，电源指示灯LED1亮，表示有电，牙刷插入到牙刷插入夹子19上，剃须刀和梳子挂在箱子另一室内的挂钩20上。

如果工作状态切换开关K2处于自动状态的位置时，并且箱子的两个门2都处于关闭状态时，控制开关S1、S2都在接通，220V的交流市电进入电源电路模块及输出5-12V的直流电，此直流电进入延时电路，此时延时电路开始准备工作状态，当两个门都处于关闭状态时自动状态启动开关S3、S4都在接通，延时电路进入工作状态，继电器J吸合并且继电器J内部的开关K3的两个触点互相连接，此时紫外线灯LAMP连接220V的交流电会亮，表示箱子内部正在处于消毒和杀菌状态，同时工作指示灯LED2亮，表示工作状态，设定的延时时间结束后延时电路停止工作，继电器J放开，继电器J内部的开关K3处于断开状态从而紫外线灯LAMP不亮，工作指示灯LED2也不亮，表示停止工作。在消毒、杀菌过程中，如若任意门打开时，控制开关S1或S2断开，此时电源电路模块的220V交流电也断开，电源电路模块不工作，延时电路也不工作，紫外线灯LAMP也将熄灯，预防紫外线伤害人体。如若任意门处于开着状态，紫外线灯自动停止工作，只有当两个门都关闭时，延时电路会自动重新启动，完成设定的时间内的消毒、杀菌任务，设定的延时时间结束后延时电路停止工作，紫外线灯LAMP也将熄灯。

如果工作状态切换开关K2处于手动状态的位置时，并且箱子的两个门2都处于关闭状态时，控制开关S1、S2都在接通，220V的交流市电进入电源电路模块及输出5-12V的直流电，此直流电进入延时电路，此时延时电路开始准备工作状态，按一次手动启动按钮开关S5时延时电路进入工作状态，继电器J吸合并且继电器J内部的开关K3的两个触点互相连接，此时紫外线灯LAMP连接220V的交流电会亮，使箱子内部进行消毒和杀菌，同时工作指示灯LED2亮，表示工作状态，设定的延时时间结束后延时电路停止工作，继电器J放开，继电器J内部的开关K3断开后紫外线灯LAMP不亮，工作指示灯LED2也不亮，表示停止工作。在消毒、杀菌过程中，如若任意门打开时，控制开关S1或S2断开，此时电源电路模块的220V交流电也断开，电源电路模块不工作，延时电路也不工作，紫外线灯LAMP也将熄灯，预防紫外线伤害人体。任意门打开时，紫外线灯自动停止工作，当两个门都在关闭时，按一次手动启动按钮开关S5时，延时电路会重新启动，完成设定的时间内的消毒、杀菌任务，设定的延时时间结束后延时电路停止工作，紫外线灯LAMP也将熄灯。
