一种全自动金银花花蕾浸泡装置的制作方法

本实用新型涉及一种浸泡装置，特别涉及一种全自动金银花花蕾浸泡装置，属于中药材的加工技术领域。

背景技术：

金银花开放后，其内部的花青素会被空气氧化，其药效大大降低，其价钱亦会比没开花时要降低一倍左右，因此，种植商户为了保证金银花的药效，为了金银花能卖个好价钱，通常都会在金银花还未开花时、即还是花蕾的时候便进行采摘。金银花的刨制方法通常包括浸泡，目前的做法是直接将金银花放置于沸水中，一段时间后将金银花捞出，取其浸泡液用。然而对于金银花花蕾来说，其药用成分大部分都集中在花蕾的内部，简单的沸水浸泡无法将其内部的药用成分充分地浸泡出来，使得金银花不能物尽其用，造成浪费。为此专利号为201520640292.5的实用新型专利提出了一种金银花花蕾的浸泡装置，解决了金银花花蕾内部的药用成分无法充分浸泡出来而造成浪费问题，但是这种装置自动化程度较低，操作时都是通过人工实现的，费时费力，影响工作效率。

技术实现要素：

本实用新型目的在于提供一种全自动金银花花蕾浸泡装置，自动化程度高，省时省力，提高工作效率，以解决现有技术中导致的上述缺陷。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种全自动金银花花蕾浸泡装置，包括支座、脚轮、浸泡桶、加热器、刀头、压头、套管、连接块、压板、立柱、横梁、油缸、液压站、清水箱、上水泵、单向阀、提炼箱、回水泵、电源及电控柜；所述支座下表面的四个拐角处安装有脚轮，浸泡桶固定在支座的上表面，且浸泡桶的底部固定有加热器；所述刀头固定在浸泡桶的底部，刀头的上端为锥形结构，套管安装在刀头的上部，套管壁上开设有若干个渗水孔，且套管的顶部凸出于浸泡桶；所述压头设于套管中，套管顶部与压头接触处设有密封垫，压头底部开设有锥形孔，且锥形孔的尺寸与刀头上端尺寸一致，压头的顶部设有螺纹，且压头顶部通过螺纹固定在压板底部的连接块上；所述立柱固定在浸泡桶的两侧，横梁固定在立柱顶部之间；所述油缸的尾部固定在横梁上，油缸的顶部与压板连接，油缸通过油管与液压站连接，液压站安装在支座内部；所述清水箱与提炼箱均安装在支座内部，上水泵安装在清水箱一侧，且上水泵通过管道与浸泡桶连接，单向阀安装在上水泵与浸泡桶之间的管道上；所述回水泵安装在浸泡桶底部一侧，且回水泵通过管道与提炼箱连接；所述电源安装在支座内部，电控柜安装在立柱一侧，电控柜通过导线与电源连接，且加热器、液压站、上水泵及回水泵均通过导线与电控柜连接。

作为本实用新型的一种优选技术方案，所述脚轮为可水平360°旋转的带锁式万向轮。

作为本实用新型的一种优选技术方案，所述密封垫的材质为可弹性变形的PVC塑料。

作为本实用新型的一种优选技术方案，所述电源为可充电式蓄电池组。

作为本实用新型的一种优选技术方案，所述油管与软质胶管。

有益效果：与传统技术相比，本实用新型的一种全自动金银花花蕾浸泡装置结构新颖，设计科学合理；自动化程度高，操作省时省力，移动方便灵活，极大的提高工作效率。

附图说明

图1为本实用新型的一种全自动金银花花蕾浸泡装置的总体结构图；

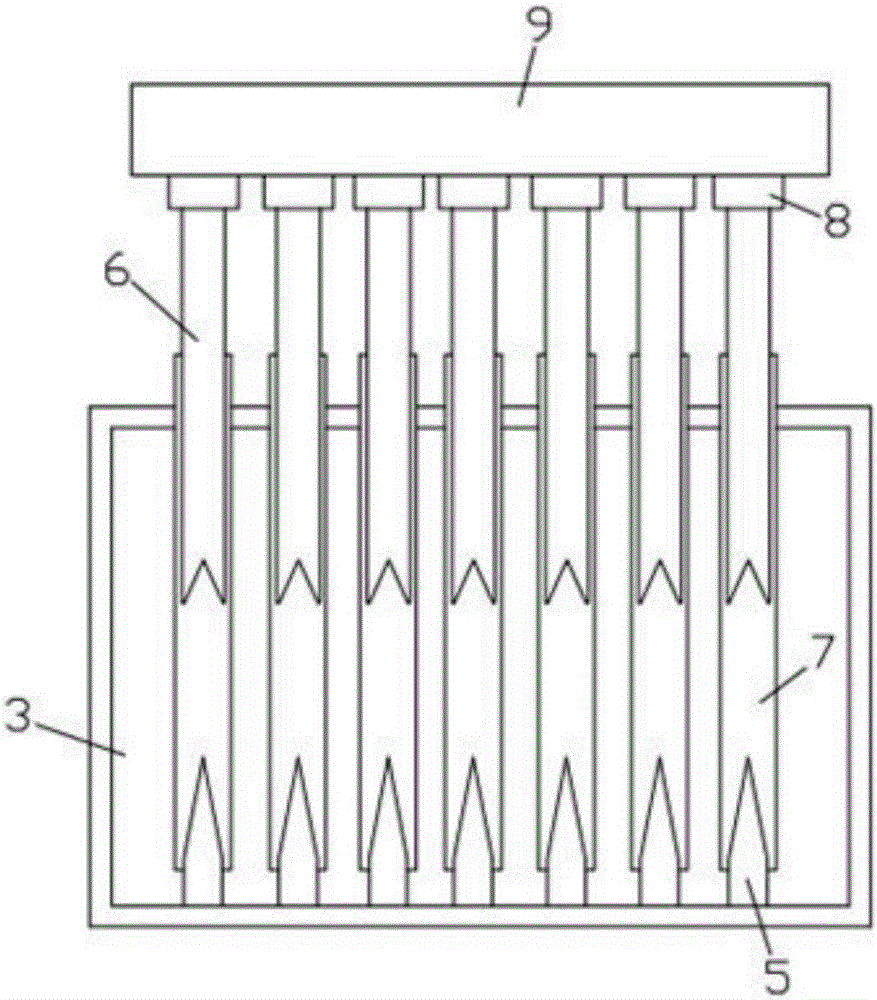

图2为本实用新型的一种全自动金银花花蕾浸泡装置的浸泡桶结构示意图；

其中：1-支座、2-脚轮、3-浸泡桶、4-加热器、5-刀头、6-压头、7-套管、8-连接块、9-压板、10-立柱、11-横梁、12-油缸、13-液压站、14-清水箱、15-上水泵、16-单向阀、17-提炼箱、18-回水泵、19-电源、20-电控柜。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-图2所示，一种全自动金银花花蕾浸泡装置，包括支座1、脚轮2、浸泡桶3、加热器4、刀头5、压头6、套管7、连接块8、压板9、立柱10、横梁11、油缸12、液压站13、清水箱14、上水泵15、单向阀16、提炼箱17、回水泵18、电源19及电控柜20；所述支座1下表面的四个拐角处安装有脚轮2，浸泡桶3固定在支座1的上表面，且浸泡桶3的底部固定有加热器4；所述刀头5固定在浸泡桶3的底部，刀头5的上端为锥形结构，套管7安装在刀头5的上部，套管7壁上开设有若干个渗水孔，且套管7的顶部凸出于浸泡桶3；所述压头6设于套管7中，套管7顶部与压头6接触处设有密封垫，压头6底部开设有锥形孔，且锥形孔的尺寸与刀头5上端尺寸一致，压头6的顶部设有螺纹，且压头6顶部通过螺纹固定在压板9底部的连接块8上；所述立柱10固定在浸泡桶3的两侧，横梁11固定在立柱10顶部之间；所述油缸12的尾部固定在横梁11上，油缸12的顶部与压板9连接，油缸12通过油管与液压站13连接，液压站13安装在支座1内部；所述清水箱14与提炼箱17均安装在支座1内部，上水泵15安装在清水箱14一侧，且上水泵15通过管道与浸泡桶3连接，单向阀16安装在上水泵15与浸泡桶3之间的管道上；所述回水泵18安装在浸泡桶3底部一侧，且回水泵18通过管道与提炼箱17连接；所述电源19安装在支座1内部，电控柜20安装在立柱10一侧，电控柜20通过导线与电源19连接，且加热器4、液压站13、上水泵15及回水泵18均通过导线与电控柜20连接。

其中，所述脚轮2为可水平360°旋转的带锁式万向轮。

其中，所述密封垫的材质为可弹性变形的PVC塑料。

其中，所述电源19为可充电式蓄电池组。

其中，所述油管与软质胶管。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
