一种护栏便于护理的医用转运床的制作方法

本实用新型涉及医用设备领域，具体涉及术后转运病人的转运床，适用于未成年患者或者身材短小患者的转运。

背景技术：

目前使用的医用转运床中，移动护栏位于床体的中间位置，并且不可自由移动。在实际医疗工作中，对于小儿或身材短小的患者，在术后麻醉恢复或转运过程中躺于床中间不方便医护人员的操作和护理；躺于床头处无法保证患者安全，因此现有技术中的转运床，只满足部分医疗工作的需要，无法满足医疗工作对小儿或身材短小患者安全的要求。而现在不同年龄段患者尤其小儿的手术和治疗不断增加，现有的转运床难以保障小儿或未成年患者安全，因此对现有技术中转运床的改进有迫切要求。

技术实现要素：

本实用新型的目的在于提供了一种带有可自由滑动的移动护栏的医用转运床，满足医疗工作中由于患者身高形态的不同需要对护栏在转运床中的位置进行自由调节的需求。本实用新型的目的是通过以下技术方案实现的：

一种护栏便于护理的医用转运床，包括床体和连接在床体两侧的护栏装配体，所述护栏装配体的长度小于床体的长度，所述床体的两侧设有滑动轨道，所述滑动轨道上设置有滑块，所述滑块与所述护栏装配体连接，滑块带动护栏装配体沿床体两侧的滑动轨道移动；所述滑动轨道上设置有两个以上的定位孔，所述滑块上设置有定位部件，当所述滑块移动至定位孔处，所述定位部件与定位孔连接从而固定滑块及护栏装配体。

进一步的，所述滑块上设置有两个横向的通槽，所述滑动轨道上设有两个凸轨，所述凸轨穿过滑块横向的通槽，所述滑动轨道上下边缘向外凸出从而卡住滑块的边缘，滑块沿凸轨滑动并与滑动轨道上下边缘摩擦；所述滑块上还设有纵向的通槽，滑块纵向的通槽内设有所述定位部件，所述定位部件包括由上至下依次设置的弹簧上盖、弹簧和定位柱，所述滑动轨道下边缘设有所述定位孔，所述定位柱的下端设有与所述定位孔相对应凸起；当滑块移动时定位部件受到滑动轨道上下边缘压力使弹簧处于收缩状态，当滑块滑至定位孔时，定位柱下端凸起滑入定位孔中使弹簧伸长滑块固定。

进一步的，所述定位柱连接有拨片，当定位柱下端凸起滑入定位孔中后拉动拨片可以将定位柱向上提起脱离定位孔。

进一步的，所述滑块两侧两个纵向通槽之间设有缓冲座。

进一步的，所述滑块的外部设有滑道护罩。

进一步的，所述护栏装配体 与所述滑块之间转动连接，所述护栏装配体可绕床体上下转动。

本实用新型的有益效果是：

本实用新型中的移动护栏可实现自由调节在转运床体的位置，能最大化地满足医疗工作对不同年龄段及成长阶段患者的需求。

下面结合附图及具体实施方式对本实用新型作进一步详细说明。

附图说明

图1为本实用新型中护栏与滑动轨道的结构示意图；

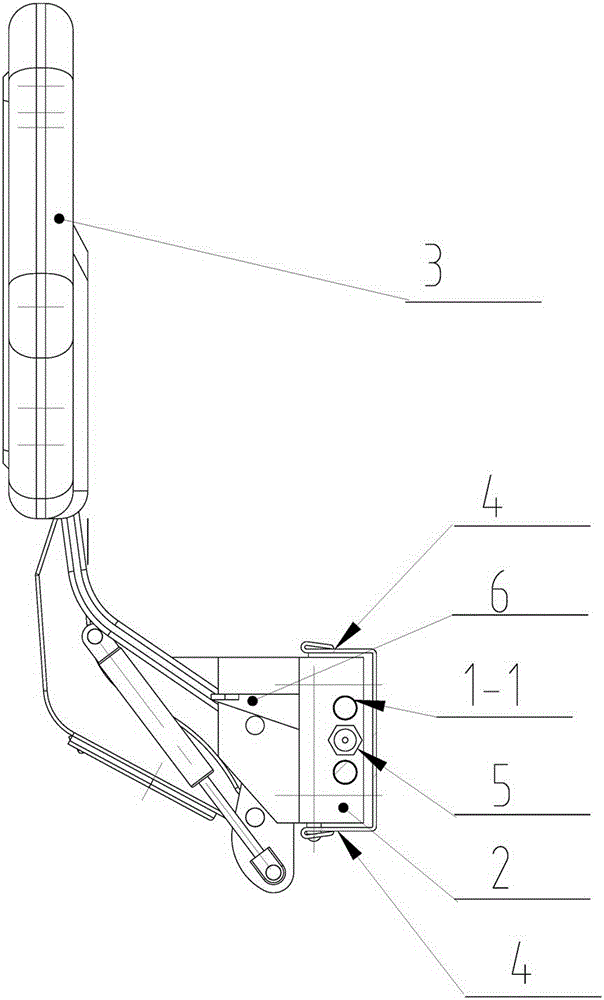

图2为图1的A-A剖视图；

图3为图1的D-D剖视图；

图4为图3中I的局部放大图。

附图标记：

1.滑动轨道；1-1.凸轨；1-2.定位孔；2.滑块；3.护栏装配体；4.滑动护罩；5.缓冲座；6.定位柱；6-1.凸起；6-2.拨片；7.弹簧；8.弹簧上盖。

具体实施方式

一种护栏便于护理的医用转运床，包括床体和连接在床体两侧的护栏装配体3，所述护栏装配体3的长度小于床体的长度，所述床体的两侧设有滑动轨道1，所述滑动轨道1上设置有滑块2，所述滑块2与所述护栏装配体3连接，滑块2带动护栏装配体3沿床体两侧的滑动轨道1移动；所述滑动轨道1上均匀设置有3个定位孔1-2，所述滑块2上设置有定位部件，当所述滑块2移动至定位孔1-2处，所述定位部件与定位孔1-2连接从而固定滑块2及护栏装配体3。

滑块2上设置有两个横向的通槽，滑动轨道1上设有两个凸轨1-1，所述凸轨1-1穿过滑块横向的通槽，所述滑动轨道1上下边缘向外凸出从而卡住滑块2的边缘，滑块2沿凸轨1-1滑动并与滑动轨道1上下边缘摩擦；所述滑块2上还设有纵向的通槽，滑块2纵向的通槽内设有所述定位部件，所述定位部件包括由上至下依次设置的弹簧上盖8、弹簧7和定位柱6，弹簧7与定位柱6连接，所述滑动轨道1下边缘设有所述定位孔1-2，所述定位柱6的下端设有与所述定位孔1-2相对应凸起6-1；当滑块2移动时定位部件受到滑动轨道1上下边缘压力使弹簧7处于收缩状态，当滑块2滑至定位孔1-2时，定位柱6下端凸起6-1滑入定位孔1-2中使弹簧7伸长滑块固定。

定位柱6连接有拨片6-2，当定位柱6下端凸起6-1滑入定位孔1-2中后拉动拨片6-2可以将定位柱6向上提起脱离定位孔1-2。滑块2从新滑动，可滑动到另一个定位孔处再固定。

滑块2两侧两个纵向通槽之间设有缓冲座5。当滑块2滑至滑动轨道两侧边缘时可以起到缓冲作用。滑块2的外部设有滑道护罩4。滑道护罩4可以对滑块2起到保护作用。

护栏装配体 3与滑块2之间转动连接，所述护栏装配体可绕床体上下转动。

滑动轨道1表面滑块2的两侧设置可伸缩帘，可以随着滑块2的滑动伸缩，对滑道起到防尘、保护、美观的作用。
