一种神经内科检查装置的制作方法

本实用新型涉及一种神经内科检查装置。

背景技术：

中国专利201420024180.2公开了一种神经内科检查装置，包括触觉针，触觉针连接有用于使触觉针以设定力度刺激被检查人员的施力机构，施力机构包括设置有针孔和顶块的针座，针孔放置触觉针中段，触觉针尾端连接有压力传感器，压力传感器信号连接有显示屏和摄像装置，压力传感器和顶块之间连接有弹簧。针座连接有手柄。本方案的有益效果可根据对上述方案的叙述得知，结构简单、设计合理。医师每次刺激患者的力度大小都能定量掌握，且患者的反应程度及对应的力度大小都能客观记录，提高了检查结果的准确性，有助于医师制定更优的治疗方案。但是该实用新型存在以下问题：1.当医师力度过大时，该实用新型不能够自动警示，实用性差；2.压力传感器和顶块直接通过弹簧连接，这样设计结构不够结实，而且弹簧的弹性性能差。

技术实现要素：

本实用新型要解决的问题是提供一种实用性强、结构结实的神经内科检查装置。

为了解决上述技术问题，本实用新型采用的技术方案是：一种神经内科检查装置，包括底座、设置在所述底座底端的手柄，所述底座顶部的左端设置有第一竖板，右端设置有第二竖板，所述第一竖板上设置有圆孔，所述圆孔内活动设置有触觉针，所述触觉针的末端设置有压力传感器，所述压力传感器与所述第二竖板通过弹性体连接，其特征在于，所述手柄上设置有控制盒，所述控制盒内设置有单片机、与所述单片机电性连接的A/D转换器和电源模块，所述A/D转换器与所述压力传感器电性连接，所述控制盒的外壁设置有与所述单片机电性连接的蜂鸣器，所述弹性体包括设置在所述第二竖板上的第一固定板、设置在所述第一固定板上的管体、设置在所述管体端头的第二固定板、连接杆、可滑动设置在所述管体内腔中的滑板，所述第一固定板上沿水平方向设置有两根固定杆，所述固定杆上分别可滑动设置有一滑套，两个所述滑套通过竖杆连接，所述竖杆与所述滑板通过横杆连接，所述固定杆的端头穿过所述滑板并与所述滑板滑动连接，所述固定杆上位于所述滑板和滑套之间套设有第一弹簧，所述固定杆上位于所述滑套和第一固定板之间套设有第二弹簧，所述连接杆的一端与所述压力传感器连接，另一端穿过所述第二固定板并与所述滑板连接。

优选地，上述的神经内科检查装置，其中所述控制盒内设置散热风扇。

优选地，上述的神经内科检查装置，其中所述控制盒包括内层和外层，所述内层和外层形成的空间内设置有吸音棉。

优选地，上述的神经内科检查装置，其中所述固定杆远离所述第一固定板的端头设置有限位板。

优选地，上述的神经内科检查装置，其中所述底座的顶部设置有滑道，所述滑道内可滑动设置有与所述压力传感器连接的条形板。

本实用新型的技术效果主要体现在：压力传感器将检测到的压力数据传递给A/D转换器，A/D转换器将模拟信号转换成数字信号并传递给单片机，当检测到的压力数据达到预设值时，单片机控制蜂鸣器发出报警声音，防止了医生的力度过大而对病人造成伤害；弹性体作为一个整体，结构坚固；当压力传感器带动连接杆移动时，滑板会朝向第一固定板移动，从而使得第一弹簧压缩、滑套朝向第一固定板移动，进一步使得第二弹簧压缩，这样设计使得弹性体的弹性性能得到提高。

附图说明

图1为本实用新型的结构示意图；

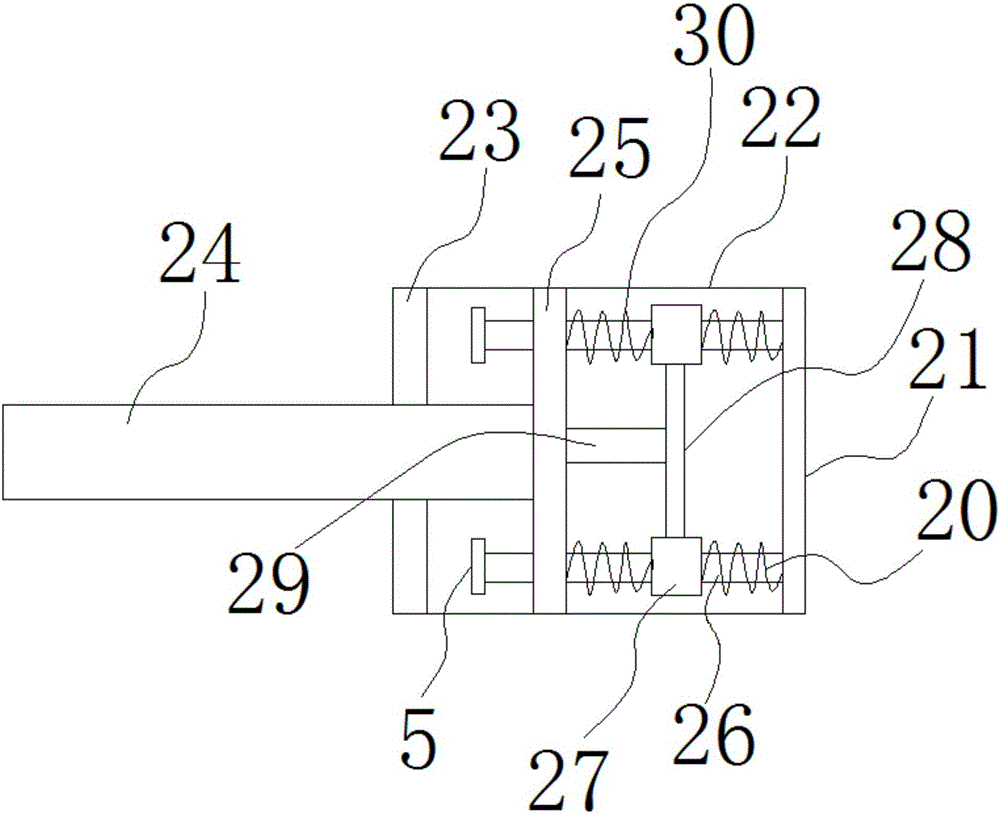

图2为本实用新型中的弹性体的结构示意图；

图3为本实用新型中的控制盒的纵向剖视图。

具体实施方式

以下结合附图，对本实用新型的具体实施方式作进一步地详述，以使本实用新型的技术方案更易于理解和掌握。

如图1、2、3所示，一种神经内科检查装置，包括底座1、设置在底座1底端的手柄11，底座1顶部的左端设置有第一竖板12，右端设置有第二竖板13，第一竖板12上设置有圆孔，圆孔内活动设置有触觉针14，触觉针14的末端设置有压力传感器15，压力传感器15与第二竖板13通过弹性体2连接。

手柄11上设置有控制盒3，控制盒3内设置有单片机31、与单片机31电性连接的A/D转换器32和电源模块33，A/D转换器32与压力传感器15电性连接，控制盒3的外壁设置有与单片机31电性连接的蜂鸣器34。

弹性体2包括设置在第二竖板13上的第一固定板21、设置在第一固定板21上的管体22、设置在管体22端头的第二固定板23、连接杆24、可滑动设置在管体22内腔中的滑板25，第一固定板21上沿水平方向设置有两根固定杆26，固定杆26上分别可滑动设置有一滑套27，两个滑套27通过竖杆28连接，竖杆28与滑板25通过横杆29连接，固定杆26的端头穿过滑板25并与滑板25滑动连接，固定杆26上位于滑板25和滑套27之间套设有第一弹簧30，固定杆26上位于滑套27和第一固定板21之间套设有第二弹簧20，连接杆24的一端与压力传感器15连接，另一端穿过第二固定板21并与滑板25连接。

控制盒3内设置散热风扇4，散热风扇4可以起到吹风散热的作用。控制盒3包括内层41和外层42，内层41和外层42形成的空间内设置有吸音棉43，吸音棉43可以吸收散热风扇4产生的噪音。

固定杆26远离第一固定板21的端头设置有限位板5，限位板5可以防止固定杆26与滑板25脱离。

其中底座1的顶部设置有滑道6，滑道6内可滑动设置有与压力传感器15连接的条形板61，这样设计使得压力传感器15移动时更加平稳。

当然，以上仅为本实用新型的较佳实施例而已，非因此即局限本实用新型的专利范围，凡运用本实用新型说明书及图式内容所为之简易修饰及等效结构变化，均应同理包含于本实用新型的专利保护范围之内。
