带有担架功能的患者转移装置的制作方法

本实用新型涉及医疗设备领域，特别为一种带有担架功能的患者转移装置。

背景技术：

对于病人家属及医护人员来说,移动无行动能力的患者是件十分头痛的事情,常常搬动一个患者就需要3-4个病人家属与医护人员通力协作才能完成；而且对于重症患者来说，由于在搬动的过程中动作幅度较大，在搬动中容易造成患者伤口破裂以及脏器震荡，同时病人转移的时间较长。

另一方面，对于120急救来说，急救的病人需要经历从寝室床-救护车推床-手术台-病床这样三次搬动，在这样的情况下，若采用人工搬动的方式效率低,同时也增加了急救人员的工作负担。

技术实现要素：

本实用新型的目的在于：提供一种带有担架功能的患者转移装置,其能够实现将病人进行转移，提高病人转移效率并降低医务人员工作负担,同时还能够作为担架使用。

本实用新型通过如下技术方案实现：一种带有担架功能的患者转移装置，其特征在于：包括转移板、设置在转移板下表面上的存储仓、一对分设在存储仓两侧的提手以及至少一组安全带；

所述提手包括后端固定在存储仓内部且前端能够伸出存储仓的提带以及固定在提带前端部上的把手；所述各组安全带的后端固定在存储仓内部且前端能够伸出存储仓。

其工作原理和过程如下：

用于转移患者时,先将推床平放在患者所躺的病床旁侧,而后将转移板搭在两床之间,与此同时将转移板的一侧边插入到患者与病床的床面之间,最后轻扶患者让患者从转移板的上表面上滑至推床上即可；

作为担架使用时，先让患者平躺在转移板的上表面上，并用从存储仓中抽出的安全带固定好后即可利用提手将患者抬起。

为了更好的实施本方案,还提供如下优化方案：

进一步的，为了达到便于单人搬运患者的目的：

还包括设置在存储仓前侧的伸缩提拉杆。

还包括设置在转移板下端面上并位于存储仓后侧的万向轮。

使用时，只需要将伸缩提拉杆拉长，利用万向轮的滚动将患者转移，即类似于现有的拉杆旅行箱。

进一步的，为了增加本实用新型的战场防护功能，

还包括固设在存储仓下表面上的手握柄；所述转移板的上表面上覆设有凯夫拉纤维层。

在战场上，当遇到敌情的时候可以握持手握柄将转移板作为掩体使用，而凯夫拉纤维层具有良好防弹的作用。

进一步的，为了达到方便收卷各安全带及提带的目的，

还包括多个与各安全带及提带一一对应的自动收卷装置；

所述自动收卷装置包括固设在存储仓内的底座、安装在底座上的固定轴以及套设在固定轴上用于自动收卷各安全带及提带的卷尺弹簧；所述各安全带及提带的后端部均分别固定在各自对应自动收卷装置的卷尺弹簧上。

在不用的时候，各安全带及提带自动收卷，使用方便，该自动收卷装置类似于卷尺内部的自动收卷装置。

进一步的，为了达到进一步延长转移板，更易于使用的目的，

所述转移板的左右两侧分别转动连接有加长板。

较之前技术而言，本实用新型的有益效果为：

1.利用本实用新型的转移板转移患者，可以大大降低医护人员的劳动强度，并且大大降低在移动过程中对患者的震动，转移效率高；

2.本实用新型同时能够作为担架使用，仅需要单人即可以搬运患者，大大降低人力负担；

3.本实用新型同时还能做为战时的临时掩体使用，在战场上遇到突发战斗时候，将本实用新型竖起即可很好的保护战场上的医护人员。

附图说明

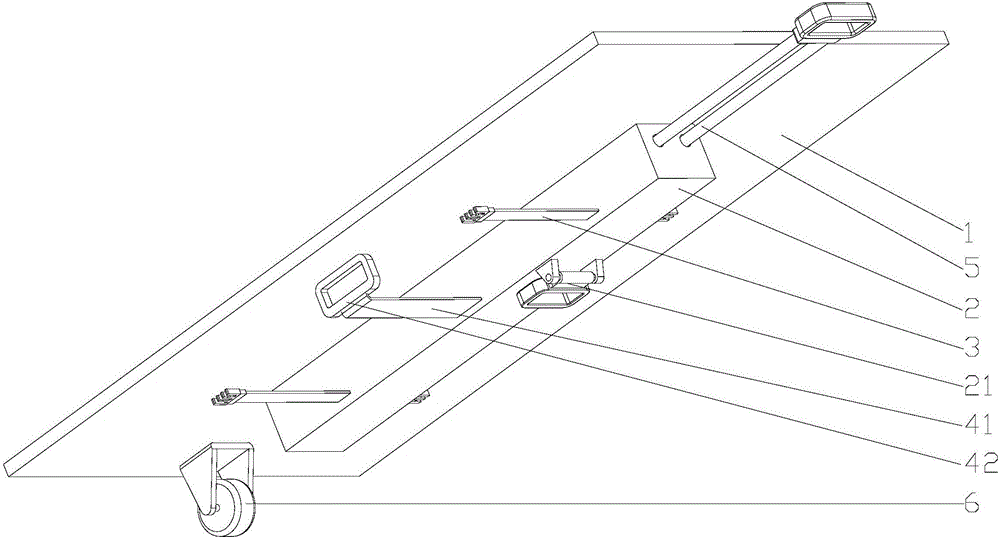

图1为实施例1立体示意图；

图2为实施例1存储仓内部示意图；

图3为实施例2立体图。

标号说明：1-转移板、11-加长板、2-存储仓、21-手握柄、3-安全带、41-提带、42-把手、5-伸缩提拉杆、6-万向轮、71-底座、72-固定轴、73-卷尺弹簧。

具体实施方式

下面结合附图说明对本实用新型做详细说明：

实施例1：

如图1-2所示,本实用新型包括转移板1、设置在转移板1下表面上的存储仓2、一对分设在存储仓2两侧的提手以及至少一组安全带3；

所述提手包括后端固定在存储仓2内部且前端能够伸出存储仓2的提带41以及固定在提带41前端部上的把手42；所述各组安全带3的后端固定在存储仓2内部且前端能够伸出存储仓2。

进一步的，还包括设置在存储仓2前侧的伸缩提拉杆5。

进一步的，还包括设置在转移板1下端面上并位于存储仓2后侧的万向轮6。

进一步的，还包括固设在存储仓2下表面上的手握柄21；所述转移板1的上表面上覆设有凯夫拉纤维层。

进一步的，还包括多个与各安全带3及提带41一一对应的自动收卷装置；

所述自动收卷装置包括固设在存储仓2内的底座71、安装在底座71上的固定轴72以及套设在固定轴72上用于自动收卷各安全带3及提带41的卷尺弹簧73；所述各安全带3及提带41的后端部均分别固定在各自对应自动收卷装置的卷尺弹簧73上。

实施例2：

如图1-2所示,本实用新型包括转移板1、设置在转移板1下表面上的存储仓2、一对分设在存储仓2两侧的提手以及至少一组安全带3；

所述提手包括后端固定在存储仓2内部且前端能够伸出存储仓2的提带41以及固定在提带41前端部上的把手42；所述各组安全带3的后端固定在存储仓2内部且前端能够伸出存储仓2。

进一步的，还包括设置在存储仓2前侧的伸缩提拉杆5。

进一步的，还包括设置在转移板1下端面上并位于存储仓2后侧的万向轮6。

进一步的，还包括固设在存储仓2下表面上的手握柄21；所述转移板1的上表面上覆设有凯夫拉纤维层。

进一步的，还包括多个与各安全带3及提带41一一对应的自动收卷装置；

所述自动收卷装置包括固设在存储仓2内的底座71、安装在底座71上的固定轴72以及套设在固定轴72上用于自动收卷各安全带3及提带41的卷尺弹簧73；所述各安全带3及提带41的后端部均分别固定在各自对应自动收卷装置的卷尺弹簧73上。

进一步的,所述转移板1的左右两侧分别转动连接有加长板11。尽管本实用新型采用具体实施例及其替代方式对本实用新型进行示意和说明，但应当理解，只要不背离本实用新型的精神范围内的各种变化和修改均可实施。因此，应当理解除了受随附的权利要求及其等同条件的限制外，本实用新型不受任何意义上的限制。
