一种在腕带上显示心率区间信息的可穿戴设备的制作方法

本实用新型涉及可穿戴设备技术领域，更具体地说，涉及一种在腕带上显示心率区间信息的可穿戴设备。

背景技术：

随着人们对于自身健康状况越来越关注，对小型的可穿戴设备的需求就越来越大，人们利用可穿戴式的电子设备，能够在运动时对身体的各种生理参数进行实时监控和统计，从而得知自身健康状况。

其中，运动手环等可穿戴设备已经普遍增加了心率测试的功能，但是目前市场上的可穿戴设备的心率值信号显示区域基本都局限在显示屏上，或者仅在显示屏区域增加一个定量的显示闪烁灯，而显示屏幕大小非常有限，并且显示屏的外层镜片通常采用有色材质，透光率并不是很高，导致这种信号显示和提醒方式存在着一定的局限性：如果使用者在进行跑步等肢体快速摆动的运动时，想实时了解到自己的心率变化或者心率值状况，就会不停的抬起胳膊来观察显示屏，这样就明显达不到运动效果，严重影响用户的体验。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种在腕带上显示心率区间信息的可穿戴设备，能够让使用者在运动中方便的了解自己的心率状况及变化，从而提升用户体验。

本实用新型提供的在腕带上显示心率区间信息的可穿戴设备，包括：

腕带和心率感知部件，沿所述腕带外侧的周向设置有多个可变换颜色的光源，用于从所述心率感知部件接收心率值信号并根据所述心率值信号所处的区间显示与当前心率区间信息相对应的颜色。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，沿所述腕带外侧的周向设置有凹槽，且所述光源设置于所述凹槽内。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，还设置有控制所述光源变换颜色的控制部件，所述光源通过所述控制部件接收所述心率值信号并在所述控制部件的控制下显示与当前心率区间信息相对应的颜色。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，所述凹槽内填满透明胶体，且所述透明胶体与所述腕带的外侧面平齐。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，所述控制部件为柔性控制部件。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，所述光源等间隔设置在所述腕带外侧的周向。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，相邻的所述光源之间的间隔范围为2毫米至5毫米。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，所述光源为LED灯。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，所述透明胶体为透明硅胶或透明热塑性聚氨酯弹性体橡胶。

优选的，在上述在腕带上显示心率区间信息的可穿戴设备中，所述柔性控制部件为柔性PCB板。

从上述技术方案可以看出，本实用新型所提供的在腕带上显示心率区间信息的可穿戴设备，由于沿所述腕带外侧的周向设置有多个可变换颜色的光源，用于从所述心率感知部件接收心率值信号并根据所述心率值信号所处的区间显示与当前心率区间信息相对应的颜色，因此能够让使用者在运动中方便的了解自己的心率状况及变化，从而提升用户体验。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

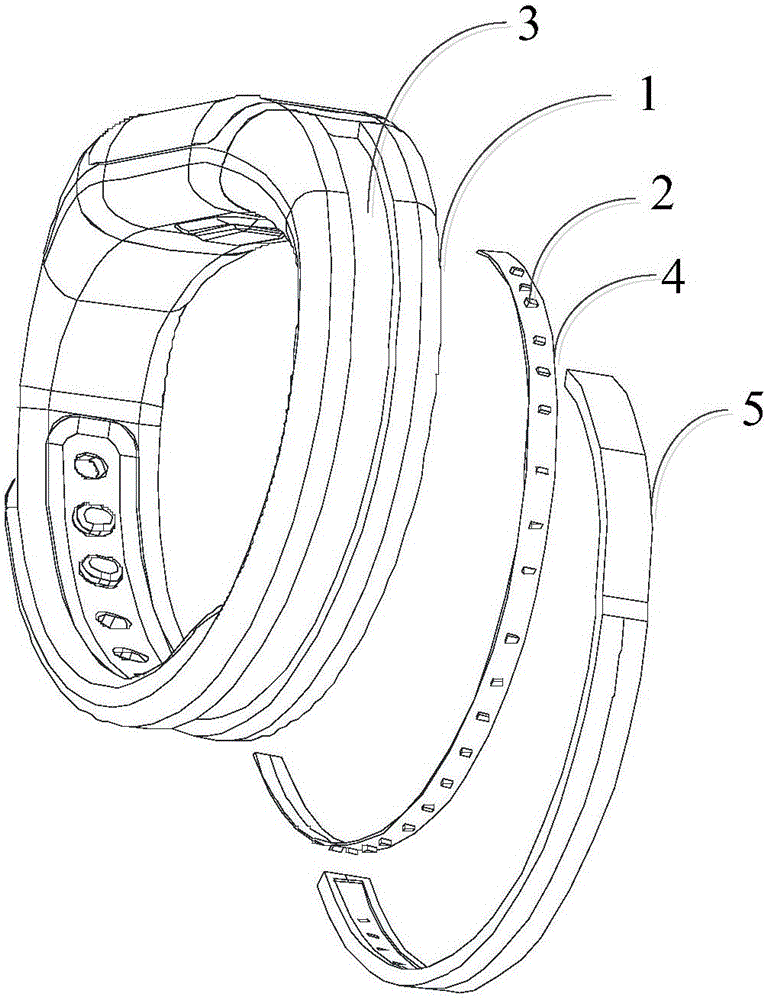

图1为本申请实施例提供的第一种在腕带上显示心率区间信息的可穿戴设备的示意图；

图2为本申请实施例提供的第四种在腕带上显示心率区间信息的可穿戴设备的示意图。

具体实施方式

本实用新型的核心思想在于提供一种在腕带上显示心率区间信息的可穿戴设备，能够让使用者在运动中方便的了解自己的心率状况及变化，从而提升用户体验。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本申请实施例提供的第一种在腕带上显示心率区间信息的可穿戴设备如图1所示，图1为本申请实施例提供的第一种在腕带上显示心率区间信息的可穿戴设备的示意图。该设备包括：

腕带1和心率感知部件(图中未示出)，其中，腕带1设置在可穿戴设备主体的两侧，用于佩戴在用户的手腕等部位，而所述心率感知部件就是用于感知用户心率的传感器，这与现有技术中所用到的心率感知部件相同，此处对其设置的位置也不做限制，既可以设置在可穿戴设备主体中，也可以分布于腕带上的各个部位，只要能够感知人体的脉搏跳动并能够测得人体实时的心率值即可；

沿所述腕带1外侧的周向设置有多个可变换颜色的光源2，需要说明的是，这是本实施例相对于现有技术中的可穿戴设备的本质区别，考虑到用户进行跑步等肢体快速摆动的运动时，并不能时刻盯着可穿戴设备的显示部件来观察心率，因此本实施例将这种能够表示出心率区间的光源设置在腕带外侧的周向，整个腕带或部分腕带都能发光，使这种腕带的发光范围扩大，因此在用户运动时，无论可穿戴设备与人眼之间为何种角度，均能够使用户看到其腕带上光源的显示，这就避免了用户频繁抬起胳膊观察可穿戴设备主体中显示的心率信息的麻烦，而且需要说明的是，该实施例也并不限制在所述腕带的所有部位都设置所述光源，而是可以根据实际需要在腕带上进行光源的合理分布，例如在可穿戴设备主体两侧设置有若干光源，而与可穿戴设备主体两侧的光源每间隔一定距离设置另外的光源，而在用户跑步时不易看到的部位则可不设置光源或设置较少的光源，以节约生产成本；

所述光源2用于从所述心率感知部件接收心率值信号并根据所述心率值信号所处的区间显示与当前心率区间信息相对应的颜色，这里需要说明的是，光源进行颜色的变换是较为容易实现的，而且人眼对颜色的辨别效果更为明显，从而用户能够更容易观察，用户运动过程中不必刻意去观察，只利用余光就可以看到光源所显示的颜色，具体的，可以事先为不同的心率区间设定好对应的颜色，一种具体的例子是：当心率范围在80至90时，光源显示成蓝色；当心率范围在90至100时光源显示成黄色；当心率在100至120时光源显示成红色等等，实际设计时可以根据具体情况对颜色进行调整，此处并不做任何限制。

从上述技术方案可以看出，本申请实施例所提供的第一种在腕带上显示心率区间信息的可穿戴设备，由于沿所述腕带外侧的周向设置有多个可变换颜色的光源，用于从所述心率感知部件接收心率值信号并根据所述心率值信号所处的区间显示与当前心率区间信息相对应的颜色，因此能够让使用者在运动中更为方便的了解自己的心率状况及变化，从而提升用户体验。

本申请实施例提供的第二种在腕带上显示心率区间信息的可穿戴设备，是在上述第一种可穿戴设备的基础上，沿所述腕带外侧的周向设置有凹槽，且所述光源设置于所述凹槽内。

具体的，继续参考图1，可以在腕带1外侧的周向设置有凹槽3，将所述光源2放置于所述凹槽3内，这种结构设计能够保证光源不暴露在腕带外表面，避免发生磨损或破坏，同时也能能够保证发出的光被用户观察到。需要说明的是，这仅仅是上述第一种可穿戴设备的优选方案，实际上也可以不将光源放置在凹槽中，而是直接放置于腕带的表面，也可以在其上部再设置一层保护部件。

本申请实施例提供的第三种在腕带上显示心率区间信息的可穿戴设备，是在上述第二种可穿戴设备的基础上，还设置有控制所述光源变换颜色的控制部件，所述光源通过所述控制部件接收所述心率值信号并在所述控制部件的控制下显示与当前心率区间信息相对应的颜色。

需要说明的是，这里对所述控制部件所处的位置并不做限制，具体的，所述控制部件可以设置在可穿戴设备主体中，然后利用连接线与所述控制部件连接，并将连接线引出，串联起所有的所述光源，从而实现对所有的光源变换颜色的同步控制，而另一种方案中，继续参考图1，所述控制部件4还可以设置在所述腕带1中，在这种方案中就要求控制部件4具有柔软的特性，可随腕带的弯曲而弯曲。

本申请实施例提供的第四种在腕带上显示心率区间信息的可穿戴设备，是在上述第二种或第三种可穿戴设备的基础上，所述凹槽内填满透明胶体，且所述透明胶体与所述腕带的外侧面平齐。

具体的，参考图2，图2为本申请实施例提供的第四种在腕带上显示心率区间信息的可穿戴设备的示意图，其中，图中示出了形成特定形状之后的透明胶体4，将这些部件组装好之后，在实际操作中，可以通过低压低温等二次注塑方式注入有色、无色或者灰色的透明胶体，将腕带和光源结合成一个整体，而透明的胶体填满整个腕带槽形成光源发光的外形镜片，光源发出的灯光穿透透明胶体，从而被用户接收，使整个腕带或部分腕带发光，以便于运动者便捷直观的了解自己在运动中心率的状况。

本申请实施例提供的第五种在腕带上显示心率区间信息的可穿戴设备，是在上述第三种可穿戴设备的基础上，所述控制部件为柔性控制部件。

在这种情况下，控制部件就能够设置于腕带上，跟随腕带的弯曲而自由弯曲，从而提高用户的舒适感，也保证这种控制部件具有足够的使用寿命。

本申请实施例提供的第六种在腕带上显示心率区间信息的可穿戴设备，是在上述第一种至第五种可穿戴设备中任一种的基础上，所述光源等间隔设置在所述腕带外侧的周向。

在这种可穿戴设备中，利用等间隔的光源进行闪光，能够使光在各个方向上闪烁更均匀，也更美观，进一步提升用户体验，具体的间隔的数值可以根据腕带的长度进行适应性的调整。

本申请实施例提供的第七种在腕带上显示心率区间信息的可穿戴设备，是在上述第六种可穿戴设备的基础上，相邻的所述光源之间的间隔范围为2毫米至5毫米。一般而言，这种间隔范围的光源能够保证光的亮度，使用户在运动中更容易看到自己的心率信息。

本申请实施例提供的第八种在腕带上显示心率区间信息的可穿戴设备，是在上述第一种至第五种可穿戴设备中任一种的基础上，所述光源为LED灯。

由于现有技术中的LED灯生产技术较为成熟，其发光亮度大，且能够较容易的变换多种发光颜色，成本也较低，因此本实施例中可以选取这种LED灯作为光源，易于获得且降低生产成本。当然，这仅仅是一个优选方案，并不排除其他种类的光源，只要能够变换颜色的光源均可以用在本方案中。

本申请实施例提供的第九种在腕带上显示心率区间信息的可穿戴设备，是在上述第四种可穿戴设备的基础上，所述透明胶体为透明硅胶或透明热塑性聚氨酯弹性体橡胶。这两种透明胶体既能保证充足的透光率，又具有柔软的特性，能够跟随腕带弯曲而弯曲。

本申请实施例提供的第十种在腕带上显示心率区间信息的可穿戴设备，是在上述第五种可穿戴设备的基础上，所述柔性控制部件为柔性PCB板。

在装配时，将柔性PCB板与可穿戴设备的主体(可以具体是手环的主板)连接，从而根据心率来控制光源的颜色变换。
