耳鼻喉内窥镜设备的制作方法

本实用新型涉及一种医疗器械技术领域，尤其涉及一种耳鼻喉内窥镜设备。

背景技术：

在医疗领域内，利用内窥镜进行医疗诊断已经得到广泛应用。具体而言，在插入到体腔内的镜管的一端内置内窥镜及光源等，对体腔内病变部位进行拍照摄像，从而在显示屏显示其图像，医生对此进行观察而用于诊断。例如，在对耳鼻喉相关疾病的诊断过程中，需要用设置有内窥镜的镜管插入到患者的耳鼻喉内进行检查，并通过内窥镜对患者的耳鼻喉内部进行图像拍摄，同时将图像传送给液晶显示屏。

但其具有以下不足：1、由于镜管外径过大且可弯曲性能不佳，导致不能自由灵活进出耳鼻喉腔道。

2、通常的耳鼻喉内窥镜设备都是医生一手握住手持柄，另一只手辅助扩张患者的耳鼻喉，无法进行必要的治疗，使用起来极不方便。

3、耳鼻喉腔道内存在大量的人体水蒸气，传统内窥镜的表层容易凝结水汽，形成雾层，因此通常的做法是使用前用加热至45℃左右的生理盐水浸泡镜体部分20分钟后在进入人体进行观察，但时间一长，镜体温度下降后仍不能避免起雾。

4、常见的耳鼻喉内窥镜设备无法对病变部位作放大观察，给医务人员使用带来了很多不便。

5、为了看到体内清晰的图像，通常还需要对体内环境进行照明，目前一般采用点状光源进行照明，光效低，造成观察到的图像不够清晰，影响医生对患者病情的诊断。

6、由于各地区医疗水平的差异，有些欠发达地区医生可能无法准确确定患者耳鼻喉的准确疾病，从而耽误了患者的最佳治疗时间。

技术实现要素：

本实用新型针对现有技术的不足，提供了一种具有除雾功能、抗菌杀菌性能好、携带及使用方便、镜管口径小且可灵活弯曲的耳鼻喉内窥镜设备。

其解决技术问题所采用的技术方案是：一种耳鼻喉内窥镜设备，它包括摄像主机和手持柄，所述手持柄一端设置有所述摄像主机；所述摄像主机上设置有液晶显示屏；所述摄像主机内设置有无线发射接收模块；所述摄像主机一侧设置有拍摄开关和拍照开关；所述摄像主机上设置有摄像主机插口端；所述摄像主机插口端上设置有镜管接口端；所述镜管接口端一侧设置有镜管；所述镜管接口端和所述镜管为一体形成；所述镜管一端内壁设置有内窥镜和环形加热圈；所述内窥镜设置于所述环形加热圈的中央；所述环形加热圈一侧设置有LED冷光源；所述手持柄上设置有扩张扳机；所述扩张扳机通过所述手持柄与一次性扩张器或压舌板连接；所述手持柄一侧设置有USB接口和充电接口。

较佳的，所述LED冷光源为环形光圈结构。

较佳的，所述镜管为医用硅胶或抗菌纳米材料制成，且所述镜管的管径为1～15mm。

较佳的，所述一次性扩张器或压舌板为改性聚苯乙烯和/或聚丙烯制成。

较佳的，所述液晶显示屏为可触摸显示屏。

较佳的，所述液晶显示屏通过铰链活动连接于所述摄像主机上。

较佳的，所述手持柄一侧还设置有内存卡插件。

较佳的，所述充电接口的输入电压为直流电压3～8V。

本实用新型的有益效果是，采用无线发射接收模块，通过无线方式与远程手机或者电脑进行传输图像，实现了智能远程会诊，解决了很多耳鼻喉科的疑难杂症，能给患者治疗耳鼻喉科疾病提供更便捷的帮助，保证了患者耳鼻喉的最佳治疗时间；镜管采用医用硅胶或抗菌纳米材料，医用硅胶增强了镜管的灵活弯曲性能，同时，抗菌纳米材料通过其自身的缓释作用，可以长时间的抗菌杀菌，提高了抗菌杀菌的长效性；镜管的管径为1～15mm，可以制成多种管径型号的镜管，以便适用于各类成人与儿童的口腔、耳朵、鼻腔；扩张扳机通过手持柄与一次性扩张器或压舌板连接，可以实现一手单独进行拍摄、打开灯光和扩张腔道孔径等操作，且另一只手进行必要的治疗，可以进一步使得耳鼻喉内窥镜设备使用方便；液晶显示屏设置为可触摸显示屏，可以对其显示的图片进行放大，可以使得医务人员能更快速、准确地找到病患处；内窥镜设置于环形加热圈的中央，将环形加热圈对内窥镜进行持续恒温45℃的加热，使其表面不会雾化，能够进行清楚的拍摄；环形加热圈一侧设置有LED冷光源，结构紧凑，可以保证镜管的口径足够小；LED冷光源采用环形光圈结构，光照度强，光效高，没有照明暗点，光照均匀；采用一次性扩张器或压舌板，可以防止交叉感染，也避免了反复消毒，给医务人员较少了麻烦；一次性扩张器或压舌板采用改性聚苯乙烯和/或聚丙烯制成，不会对患者的耳鼻喉产生冷刺激，且成本低；手持柄一侧设置有内存卡插件，可以用于储存患者的病例资料；液晶显示屏通过铰链翻转连接于摄像主机上，当需要携带耳鼻喉内窥镜设备外出时，可以将液晶显示屏通过铰链翻转，使其覆盖于摄像主机表面，便于携带和安放。

附图说明

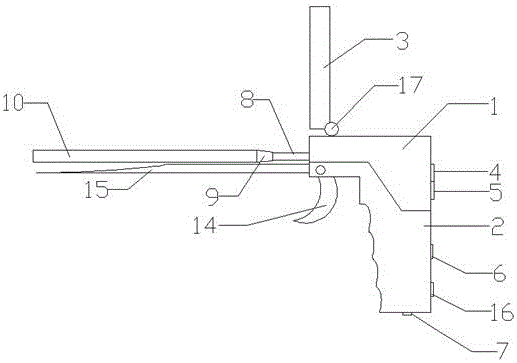

图1是本实用新型的结构示意图。

图2是本实用新型镜管、内窥镜和环形加热圈的结构示意图。

图3是本实用新型镜管、内窥镜和LED冷光源的结构示意图。

图4是本实用新型环形加热圈和LED冷光源的结构示意图。

图中1. 摄像主机，2. 手持柄，3. 液晶显示屏，4. 拍摄开关，5. 拍照开关，6. USB接口，7. 充电接口，8. 摄像主机插口端，9. 镜管接口端，10. 镜管，11. 内窥镜，12. 环形加热圈，13. LED冷光源，14. 扩张扳机，15. 一次性扩张器或压舌板，16. 内存卡插件，17. 铰链。

具体实施方式

以下结合附图和具体实施方式对本实用新型做进一步详细说明。

如图1～图4所示，本实用新型的结构示意图，一种耳鼻喉内窥镜设备，它包括摄像主机1和手持柄2，所述手持柄2一端设置有所述摄像主机1；所述摄像主机1上设置有液晶显示屏3；所述摄像主机1内设置有无线发射接收模块；所述摄像主机1一侧设置有拍摄开关4和拍照开关5；所述摄像主机1上设置有摄像主机插口端8；所述摄像主机插口端8上设置有镜管接口端9；所述镜管接口端9一侧设置有镜管10；所述镜管接口端9和所述镜管10为一体形成；所述镜管10一端内壁设置有内窥镜11和环形加热圈12；所述内窥镜11设置于所述环形加热圈12的中央；所述环形加热圈12一侧设置有LED冷光源13；所述手持柄2上设置有扩张扳机14；所述扩张扳机14通过所述手持柄2与一次性扩张器或压舌板15连接；所述手持柄2一侧设置有USB接口6和充电接口7。

所述LED冷光源13为环形光圈结构。所述镜管10为医用硅胶或抗菌纳米材料制成，且所述镜管10的管径为1～15mm。所述一次性扩张器或压舌板15为改性聚苯乙烯和/或聚丙烯制成。所述液晶显示屏3为可触摸显示屏；所述液晶显示屏3内部设置有放大图片装置。所述液晶显示屏3通过铰链17翻转活动连接于所述摄像主机1上。所述手持柄2一侧还设置有内存卡插件16。所述充电接口7的输入电压为直流电压5V。

使用时，医务人员拿出耳鼻喉内窥镜设备，将合适管径镜管10一端的镜管接口端9插进摄像主机插口端8，打开LED冷光源13，将镜管10深入口腔、耳朵或鼻腔中，通过按压扩张扳机14打开一次性扩张器或压舌板15，通过内窥镜11查找患处，医务人员一手进行及时拍照或摄像，另一只手进行必要的治疗。

以上仅为本实用新型较佳的实施例，故不能依此限定本实用新型实施的范围，即依本实用新型说明书内容所作的等效变化与装饰，皆应属于本实用新型覆盖的范围内。
