一种双加热膀胱压力容量评定装置的制作方法

本实用新型涉及一种康复医疗器械，特别涉及一种双加热膀胱压力容量评定装置。

背景技术：

脊髓损伤后主要的功能障碍是膀胱功能障碍：尿失禁和尿潴留。 膀胱功能障碍是因药物、认知障碍、活动减少或多种神经系统疾病或外伤所引起的排尿功能减弱或丧失，其中包括尿道括约肌的障碍，最终表现为尿失禁或尿潴留及其他与膀胱内压力和膀胱容量相关问题。现有膀胱压力的评定系统通过向膀胱内灌注液体，来检测膀胱内压力、逼尿肌压力、腹压、膀胱容量等，而灌注液温度高低对膀胱有刺激作用，容易使膀胱产生痉挛，难以获得准确的膀胱内压力及容量。

技术实现要素：

本实用新型所要解决的技术问题是针对现有技术的不足，提供一种设计合理，使用方便的双加热膀胱压力容量评定装置。

本实用新型所要解决的技术问题是通过以下的技术方案来实现的，本实用新型是一种双加热膀胱压力容量评定装置，包括医用台车，医用台车上设有膀胱压评定机构和腹压评定机构，所述的膀胱压评定机构包括吊瓶和尿袋，吊瓶通过输液管与尿袋相接，输液管通过三通接头连接有测压装置，输液管通过三通阀连接有导尿管，其特点是，在所述医用台车的上部设有吊瓶的加热装置，医用台车的下部设有吊瓶的预热装置，预热装置下方的医用台车上设有控制加热装置和预热装置的加热控制板；所述加热装置和预热装置均包括放置吊瓶的导热板和给导热板加热的加热器，加热器上设有加热传感器，在医用台车上设有检测吊瓶内灌注液温度的水温传感器，水温传感器、加热器及加热传感器均与加热控制板相接。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述的测压装置包括膀胱压传感器和与输液管相接的膀胱测压管，膀胱压传感器通过第一测压接头与膀胱测压管相接。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述的腹压评定机构包括腹压传感器和直肠测压管，腹压传感器通过第二测压接头与直肠测压管相接。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，在所述医用台车上设有膀胱压评定机构及腹压评定机构的主控制板，所述膀胱压传感器、腹压传感器与主控制板相接。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述医用台车上设有测量尿袋重量的称重装置；称重装置包括放置尿袋的称盘和安装在称盘下方的称重传感器，称重传感器与主控制板相接。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，在医用台车的中部一侧设有侧面板，在侧面板上设有夹紧滴斗的夹持装置，在夹持装置上设有固定输液管的定位卡口，夹持装置下方的医用台车上设有挤压输液管内液体流向膀胱的挤压机构，挤压机构包括电机和电机驱动旋转的三角滚压轮，电机与主控制板相接，所述三角滚压轮包括安装在电机输出轴上的等边三角架，在等边三角架的顶点处均铰接有挤压输液管内液体的压滚轮，第一、二测压接头均装在侧面板上。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，所述夹持装置包括上下对称设置的上水平夹钳和下水平夹钳，在上水平夹钳上设有夹持滴斗上部的上夹口，在下水平夹钳上设有夹持滴斗下部的下夹口，上夹口的开口大于下夹口的开口，所述的定位卡口包括设在上水平夹钳上夹口一侧的上卡口和设在下水平夹钳下夹口一侧的下卡口，下卡口与上卡口同侧设置。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，在侧面板上设有电源开关和应急用的急停开关，在主控制板上设有报警用的蜂鸣器。

本实用新型所要解决的技术问题还可以通过以下的技术方案来进一步实现，在医用台车的上部设有打印数据用的打印机，打印机通过连接线与主控制板相接。

与现有技术相比，本实用新型通过设加热装置，实现对多个吊瓶进行加热，提高灌注的速度和效率，通过给灌注液增加加热功能，能在使患者在灌注时，减轻对膀胱的刺激，减少膀胱痉挛，并通过加热传感器、水温传感器及加热控制板，实现自动加热保温，使得灌注液的温度恒定，通过设预热装置，可连续、无间断地进行多次及多组评定，提高评定的速度和效率，其设计合理，结构简单，操作方便，特别针对神经源性膀胱功能障碍中尿失禁、尿潴留，减少灌注液温度对膀胱的刺激。

附图说明

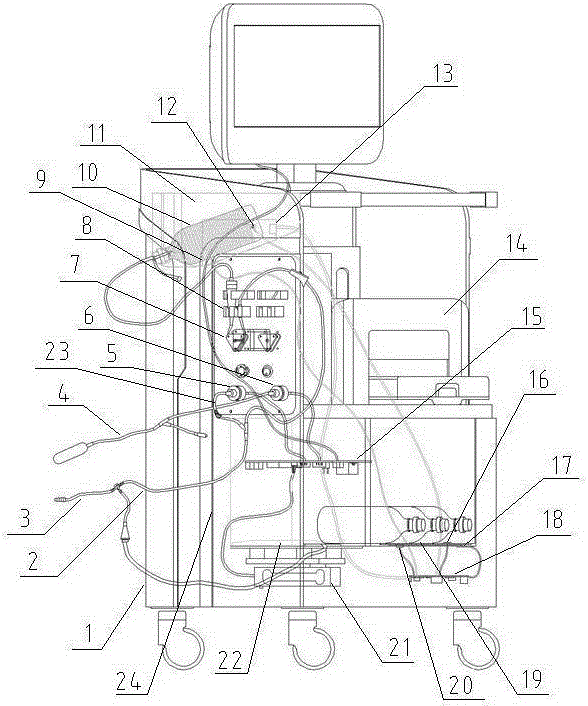

图1是本实用新型的结构示意图。

具体实施方式

以下参照附图，进一步描述本实用新型的具体技术方案，以便于本领域的技术人员进一步地理解本发明，而不构成对其权利的限制。

实施例1，参照图1，一种双加热膀胱压力容量评定装置，包括医用台车1，医用台车1上设有膀胱压评定机构和腹压评定机构，所述的膀胱压评定机构包括吊瓶10和尿袋22，吊瓶10通过输液管2与尿袋22相接，输液管2通过三通接头连接有测压装置，输液管通过三通阀连接有导尿管3，在所述医用台车1的上部设有吊瓶10的加热装置，医用台车1的下部设有吊瓶10的预热装置，预热装置下方的医用台车1上设有控制加热装置和预热装置的加热控制板18；所述加热装置和预热装置均包括放置吊瓶10的导热板11、19和给导热板11、19加热的加热器13、17，加热器13、17上设有加热传感器12、16，在医用台车上设有检测吊瓶内灌注液温度的水温传感器9、20，水温传感器9、20，加热器13、17及加热传感器12、16均与加热控制板18相接，所述的上下加热器采用硅橡胶加热板。

实施例2，实施例1所述的双加热膀胱压力容量评定装置，所述的测压装置包括膀胱压传感器和与输液管2相接的膀胱测压管23，膀胱压传感器通过第一测压接头5与膀胱测压管23相接。

实施例3，实施例1所述的双加热膀胱压力容量评定装置，所述的腹压评定机构包括腹压传感器和直肠测压管4，腹压传感器通过第二测压接头6与直肠测压管4相接。

实施例4，实施例2或3所述的双加热膀胱压力容量评定装置，在所述医用台车1上设有膀胱压评定机构及腹压评定机构的主控制板15，所述膀胱压传感器、腹压传感器与主控制板15相接。

实施例5，实施例1所述的双加热膀胱压力容量评定装置，所述医用台车上设有测量尿袋22重量的称重装置21；称重装置21包括放置尿袋的称盘和安装在称盘下方的称重传感器，称重传感器与主控制板15相接。

实施例6，实施例1所述的双加热膀胱压力容量评定装置，在医用台车1的中部一侧设有侧面板24，在侧面板24上设有夹紧滴斗的夹持装置8，在夹持装置8上设有固定输液管的定位卡口，夹持装置8下方的医用台车1上设有挤压输液管2内液体流向膀胱的挤压机构7，挤压机构7包括电机和电机驱动旋转的三角滚压轮，电机与主控制板相接，所述三角滚压轮包括安装在电机输出轴上的等边三角架，在等边三角架的顶点处均铰接有挤压输液管内液体的压滚轮，第一、二测压接头均装在侧面板上。

实施例7，实施例6所述的双加热膀胱压力容量评定装置，所述夹持装置8包括上下对称设置的上水平夹钳和下水平夹钳，在上水平夹钳上设有夹持滴斗上部的上夹口，在下水平夹钳上设有夹持滴斗下部的下夹口，上夹口的开口大于下夹口的开口。

实施例8，实施例6所述的双加热膀胱压力容量评定装置，所述的定位卡口包括设在上水平夹钳上夹口一侧的上卡口和设在下水平夹钳下夹口一侧的下卡口，下卡口与上卡口同侧设置。

实施例9，实施例6所述的双加热膀胱压力容量评定装置，在侧面板24上设有电源开关和应急用的急停开关，在主控制板15上设有报警用的蜂鸣器。

实施例10，实施例1-9所述的双加热膀胱压力容量评定装置，在医用台车1的上部设有打印数据用的打印机14，打印机14通过连接线与主控制板相接。

本设备接通电源后，将生理盐水瓶放入预热装置的导热板19，加热控制板18控制预热装置的硅橡胶加热板17给预热装置的导热板19加热，通过预热装置的加热传感器16控制预热装置的硅橡胶加热板17的加热温度，再通过预热装置的水温传感器20来控制预热装置的硅橡胶加热板17是加热还是保温；

将加热完成的生理盐水瓶放入加热装置的导热板11，加热控制板18控制加热装置的硅橡胶加热板13给加热装置的导热板11加热，再通过加热装置的水温传感器9来控制加热装置的硅橡胶加热板13处于保温状态；

将输液管2连接生理盐水瓶，再将输液管2的管体环绕在压滚轮上并通过上下水平夹钳固定，使用电机带动压滚轮旋转增加管内液体压力使生理盐水瓶中加热过的生理盐水流出；

主控制板15上的膀胱压传感器、腹压传感器分别连接第一测压接头5、第二测压接头6，其中，第一测压接头5连接输液管2上的膀胱测压管23，第二测压接头6连接直肠测压管4，主控制板15通过输液管2及导尿管3来检测膀胱内压力的变化，当检测到的膀胱内压力超过设定安全压力时，主控制板15内的蜂鸣器发急切报警音；

主控制板15可通过压滚轮旋转的圈数计算灌注的液体的量，再通过称重传感器称量膀胱内排出的尿液量。

显示器连接主控制板15，使用软件对主控制板15进行控制并显示出测量的膀胱压力、腹压、逼尿肌压与时间、灌注量的曲线，最终生成患者检测报告并通过打印机打印出。

尿袋20放置在秤盘上；电机、上下夹钳、压滚轮、第一测压接头5、第二测压接头6、电源开关、急停开关全部安装在侧面板24上；

显示屏可以显示出的参数包括：腹压压力-时间及灌注量曲线、膀胱压力-时间及灌注量曲线、逼尿肌压-时间及灌注量曲线、腹压-灌注量曲线、膀胱压力-灌注量曲线、逼尿肌压-灌注量曲线，开始、暂停、停止、排尿、监控、打印等控制按键，灌注时间、灌注量、膀胱压力、腹压、逼尿肌压等数值显示，可填写病人信息，打印保存患者报告。

整个设备的工作原理：设备接通电源，将生理盐水瓶放入预热装置进行加热至设定温度，并保温，待加热装置的吊瓶用完后，再将预热装置上的吊瓶移至加热装置，在加热装置上，吊瓶加热及保温，实时保证灌注液体的温度恒定，减少对膀胱的刺激；

将输液管2连接生理盐水瓶，再将输液管2的硅胶管环绕在压滚轮上并通过夹持装置固定，将尿袋22连接在输液管2上，并将尿袋22放置在秤盘上，将输液管2的膀胱测压管23连接在第一测压接头5上；旋转三通阀，通过电机带动压滚轮转动，使加热过的生理盐水通过导尿管3进入膀胱内，并通过导尿管2、膀胱测压管23、第一测压接头5将膀胱内压力传导入主控制板15的膀胱压传感器中，在膀胱内液体达到设定量时停止灌注，旋转三通阀将导尿管3与尿袋22接通，将膀胱内液体完全导入尿袋22，测出所有液体的量。

所述的膀胱压传感器及腹压传感器的工作原理：当空气推动应变片使之产生变形，由敏感元件感知后其电桥输出会发生变化，变化的幅度与被测压力成正比，测量范围0~10KPa；

所述蜂鸣器的工作原理：蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。多谐振荡器由晶体管或集成电路构成，当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
