一种犬用保定架的制作方法

本实用新型涉及一种犬用保定架，属于犬类临床检查装置。

背景技术：

现有的犬保定架很难满足临床应用和教学的犬保定架，主要表现在中小型犬在接收检查时，会出现不安分的表现，甚至咬伤检查人员，很难确保人身安全。

动物医院现主要使用怀抱保定法、侧卧保定法等对犬进行临床检查、注射等操作，主要由动物主人或动物医生人员进行保定，部分犬温顺，不会反抗，大部分的犬会怒责、挣脱、反抗，很多的犬由于某些方面的原因有咬人的习惯，有的人也会被抓伤，给人带来了危险；而在实际教学过程中，主要使用扎口保定、口笼保定等，这几种保定方法犬有的容易损伤犬口腔，有的顽皮的犬容易挣脱，造成保定不确切，有的犬用爪子撩人，从而伤害学生。

技术实现要素：

为了克服上述现有技术的不足，本实用新型提供了一种犬用保定架，它包括保定板和伸缩固定装置；所述保定板上设有临床通孔；所述保定板的上端面上设有伸缩固定装置，立板Ⅰ和立板Ⅱ；所述伸缩固定装置位于临床通孔的一端，所述立板Ⅰ和立板Ⅱ位于临床通孔另一端的两侧；所述立板Ⅰ上设有防踢皮条；所述立板Ⅱ上设有环扣；所述防踢皮条与环扣相连接固定；所述保定板的下端面上设有4个固定块；

所述伸缩固定装置包括伸缩筒，伸缩杆，皮带和螺栓；所述伸缩筒安装固定在保定板上；所述伸缩杆一端放置在伸缩筒内；另一端设有带有锁紧结构的皮带；所述伸缩筒的侧壁上设有螺栓孔；所述螺栓通过螺栓孔与伸缩杆相连固定。

所述固定块的高度为10-30cm。

所述伸缩杆可沿伸缩筒的轴线方向上下移动。

本实用新型有益效果：它具有结构简单，成本低，能适用于中小型犬的保定；保证了临床检查和注射的顺利进行，同时确保了人身安全。

本实用新型使用方法：将动物放置在临床通孔内，并用带有锁紧结构的皮带固定犬类的头部，将防踢皮条与环扣相连接固定，防止伤害在犬类后面检查的人员。

附图说明

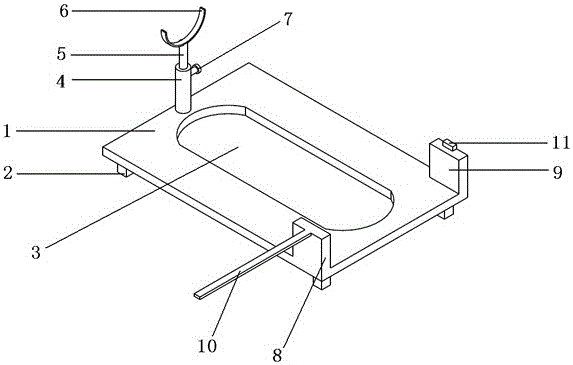

图1是本实用新型结构示意图；

图中：1-保定板；2-固定块；3-临床通孔；4-伸缩筒；5-伸缩杆；6-皮带；7-螺栓；8-立板Ⅰ；9-立板Ⅱ；10-防踢皮条；11-环扣。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明。

实施例1

如图1所示，一种犬用保定架，它包括保定板1和伸缩固定装置；所述保定板1上设有临床通孔3；所述保定板1的上端面上设有伸缩固定装置，立板Ⅰ8和立板Ⅱ9；所述伸缩固定装置位于临床通孔3的一端，所述立板Ⅰ8和立板Ⅱ9位于临床通孔3另一端的两侧；所述立板Ⅰ8上设有防踢皮条10；所述立板Ⅱ9上设有环扣11；所述防踢皮条10与环扣11相连接固定；所述保定板1的下端面上设有4个固定块2；

所述伸缩固定装置包括伸缩筒4，伸缩杆5，皮带6和螺栓7；所述伸缩筒4安装固定在保定板1上；所述伸缩杆5一端放置在伸缩筒4内；另一端设有带有锁紧结构的皮带6；所述伸缩筒4的侧壁上设有螺栓孔；所述螺栓7通过螺栓孔与伸缩杆5相连固定。

所述固定块2的高度为10-30cm。

所述伸缩杆5可沿伸缩筒4的轴线方向上下移动。
