一种多功能眼科视力表的制作方法

本实用新型涉及眼科视力表技术领域，具体为一种多功能眼科视力表。

背景技术：

目前，市面上广泛应用的E字视力表进行视力测量，此种视力表需要使用挂钩或者胶水等工具将其挂在墙面上，使用起来移动不方便，且功能单一，无法检测判断就医人员是否存在红绿色盲和远近视等问题，现有的视力表在使用过程中一般是固定在某一墙面，故视力表的高度无法调节，这样一来对于不同身高的就医人群来说，检测起来极为不方便，且会对检测结果造成影响，鉴于以上的缺陷问题，急需要设计一种多功能眼科视力表。

技术实现要素：

本实用新型的目的在于提供一种多功能眼科视力表，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能眼科视力表，包括视力表本体、显示窗口、远近视测试表、红绿色盲测试表和伸缩杆，所述视力表本体外表面分别设有显示窗口、远近视测试表和红绿色盲测试表，所述视力表本体下端设有伸缩杆，所述伸缩杆侧面设有调节开关，所述伸缩杆下端连接在底座上表面，所述底座下表面设有滑轮，所述视力表本体内腔设有旋转盘，所述旋转盘背面中部连接旋转把手，所述旋转盘表面设有视力度数表。

优选的，所述旋转把手转动套接在视力表本体中部。

优选的，所述旋转盘通过转动旋转把手可在视力表本体内腔自由旋转。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用便捷、功能多样，通过设置旋转盘和旋转把手，使得医生在检查病人的视力时，只需转动旋转把手带动旋转盘旋转，显示窗口就会显示出不同度数的E字，进而完成视力检测，通过设置在视力表本体表面的远近视测试表和红绿色盲测试表，方便医生对病人进行远近视和红绿色盲测试，通过设置的底座、伸缩杆和滑轮，方便医生移动视力表和调节高度，大大的提高医生的工作效率，且提高了检测结果的精确性。

附图说明

图1为本实用新型主视图；

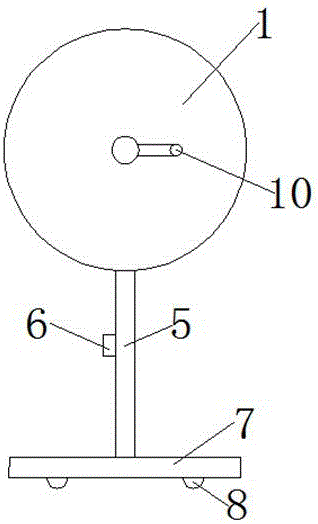

图2为本实用新型背面图；

图3为本实用新型俯视图；

图4为本实用新型A-A剖面图。

图中：1视力表本体、2显示窗口、3远近视测试表、4、红绿色盲测试表、5伸缩杆、6调节开关、7底座、8滑轮、9旋转盘、10旋转把手、11视力度数表。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种多功能眼科视力表，包括视力表本体1、显示窗口2、远近视测试表3、红绿色盲测试表4和伸缩杆5，所述视力表本体1外表面分别设有显示窗口2、远近视测试表3和红绿色盲测试表4，所述视力表本体1下端设有伸缩杆5，所述伸缩杆5侧面设有调节开关6，所述伸缩杆5下端连接在底座7上表面，所述底座7下表面设有滑轮8，所述视力表本体1内腔设有旋转盘9，所述旋转盘9背面中部连接旋转把手10，所述旋转盘9表面设有视力度数表11，所述旋转盘9通过转动旋转把手10可在视力表本体1内腔自由旋转，所述旋转把手10转动套接在视力表本体1中部，本实用新型结构简单，使用便捷、功能多样，通过设置旋转盘9和旋转把手10，使得医生在检查病人的视力时，只需转动旋转把手10带动旋转盘9旋转，显示窗口2就会显示出不同度数的E字，进而完成视力检测，通过设置在视力表本体1表面的远近视测试表3和红绿色盲测试表4，方便医生对病人进行远近视和红绿色盲测试，通过设置的底座7、伸缩杆5和滑轮8，方便医生移动视力表和调节高度，大大的提高医生的工作效率，且提高了检测结果的精确性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
