一种具有夹紧功能的口腔综合治疗椅的制作方法

本实用新型涉及医疗器械技术领域，具体为一种具有夹紧功能的口腔综合治疗椅。

背景技术：

俗话说：“牙疼不是病，疼起来要人命”，可见牙疼的问题对人们造成了很大的困扰，其实牙疼是病，造成牙疼的原因有很多，比如牙龈发炎，蛀牙等，牙出现问题就得去找牙医，牙医是牙科医生的简称，他们每天的工作是治疗牙齿疾病。病人有蛀齿时，牙医清除牙齿腐烂的部分，然后填补。有时候，牙医拔掉整颗牙，再用假牙代替。为了能更好的给病人治疗，人们发明了口腔综合治疗椅，病人躺在上面，可使牙医更好的操作，几乎所有牙医都用会用到口腔综合治疗椅，然而传统的治疗椅不具备夹紧稳定头部的功能，牙医在操作时，病人往往会感到疼痛，这时病人一忍不住头部就会动，不便于牙医操作，而且非常危险。

技术实现要素：

本实用新型的目的在于提供一种具有夹紧功能的口腔综合治疗椅，具备夹紧头部，使头部稳定的优点，解决了上述背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有夹紧功能的口腔综合治疗椅，包括背靠，所述背靠的正面安装有下枕部，所述下枕部的正面安装有上枕部，所述下枕部和上枕部的夹缝间安装有夹紧机构，所述上枕部的顶部设有头顶挡垫。

所述夹紧机构包括固定板，所述固定板的下表面搭接有稳定板，稳定板的上表面开设有滑槽，所述固定板底部的中部通过稳定板上表面的滑槽固定连接有连接杆，所述连接杆的一侧固定连接有齿条，所述齿条的一端通过安装盒侧面开设的通孔与安装盒内部设有的齿轮的正面啮合，稳定板的底部与安装盒的顶部固定连接，安装盒的正面和背面分别与下枕部和上枕部固定连接，所述齿轮的底部通过安装盒底面开设的通孔固定连接有转轴，所述转轴的底面固定连接有转动把手，所述固定板的一侧固定安装有夹垫。

优选的，所述固定板的数量为两个，且两个固定板分别设置在下枕部和上枕部中轴线的两侧。

优选的，所述稳定板的数量为两个，且两个稳定板分别安装在连接杆的正面和背面。

优选的，所述两个齿条以齿牙所在的面正对安装。

优选的，所述夹垫的内部设有海绵内胆。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置夹紧机构，达到了稳定头部，防止头部晃动，使牙医可更方便操作的效果。

2、本实用新型通过设置固定板，使夹垫可更好的安装和移动，通过设置稳定板，使固定板的移动更加稳定，通过设置连接杆，使齿条可更好的固定和连接，通过设置齿条，使固定板可更好的进行移动，通过设置安装盒，使齿轮能更好的安装和固定，通过设置齿轮，使齿条可更好的被带动，通过设置转轴，更好的带动转动，通过设置转动把手，使转动齿轮更加省力，通过设置夹垫，使夹紧时头部更加舒适。

附图说明

图1为本实用新型俯视图的结构示意图；

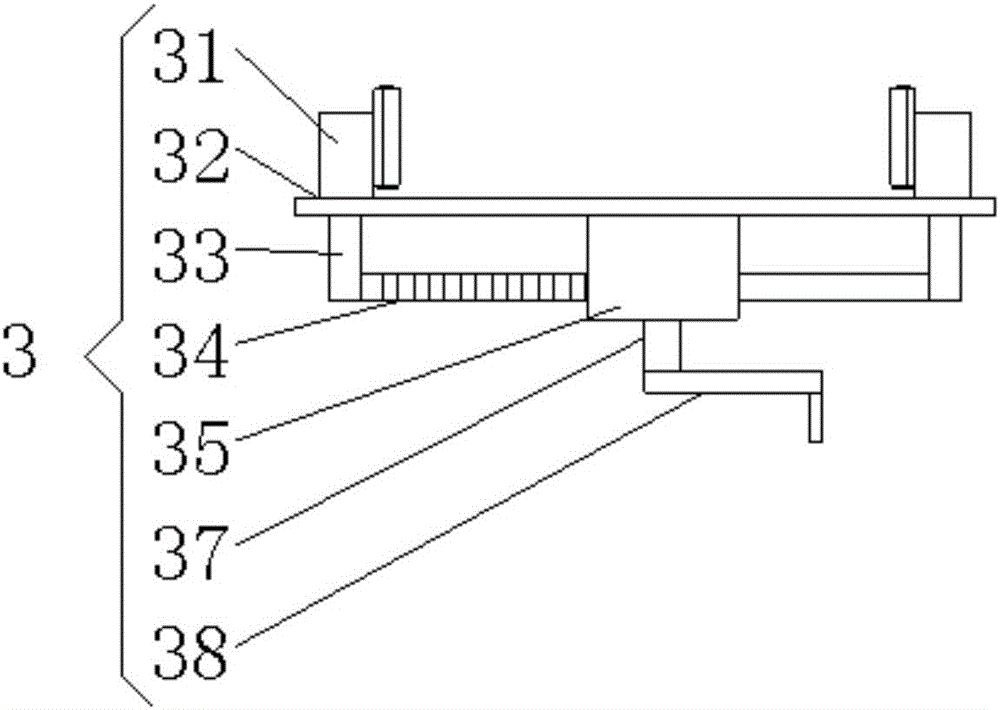

图2为本实用新型夹紧机构正视图的结构示意图；

图3为本实用新型夹紧机构俯视图的结构示意图；

图中：1背靠、2下枕部、3夹紧机构、31固定板、32稳定板、33连接杆、34齿条、35安装盒、36齿轮、37转轴、38转动把手、39夹垫、4上枕部、5头顶挡垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种具有夹紧功能的口腔综合治疗椅，包括背靠1，病人上半身躺在背靠1上，使病人治疗时更加舒适，背靠1的正面安装有下枕部2，下枕部2的正面安装有上枕部4，病人的头部躺在下枕部2和上枕部4上，使口腔朝上，让医生能更方便的操作，下枕部2和上枕部4的夹缝间安装有夹紧机构3，调节夹紧机构3可夹住病人头部，防止病人感到疼痛时而晃动头部，避免了危险的发生，通过设置夹紧机构3，达到了稳定头部，防止头部晃动，使牙医可更方便操作的效果，上枕部4的顶部设有头顶挡垫5，使病人头顶更加舒适。

夹紧机构3包括固定板31，固定板31的数量为两个，且两个固定板31分别设置在下枕部2和上枕部4中轴线的两侧，夹紧机构3安装夹垫39,夹紧机构3的移动带动夹垫39移动，型通过设置固定板31，使夹垫39可更好的安装和移动，固定板31的下表面搭接有稳定板32，稳定板32的上表面开设有滑槽，稳定板32的数量为两个，且两个稳定板32分别安装在连接杆33的正面和背面，固定板31在稳定板32的顶部滑动，通过设置稳定板32，使固定板31的移动更加稳定，所述固定板31底部的中部通过稳定板32上表面的滑槽固定连接有连接杆33，通过设置连接杆33，使齿条34可更好的固定和连接，连接杆33的一侧固定连接有齿条34，两个齿条34以齿牙所在的面正对安装，让两个固定板31相对移动，通过设置齿条34，使固定板31可更好的进行移动，齿条34的一端通过安装盒35侧面开设的通孔与安装盒35内部设有的齿轮36的正面啮合，通过设置安装盒35，使齿轮36能更好的安装和固定，齿轮36的转动，使两个齿条34相对移动，通过设置齿轮36，使齿条34可更好的被带动，稳定板32的底部与安装盒35的顶部固定连接，安装盒35的正面和背面分别与下枕部2和上枕部4固定连接，齿轮36的底部通过安装盒35底面开设的通孔固定连接有转轴37，转轴37的转动使齿轮36转动，通过设置转轴37，可更好的带动齿轮36转动，转轴37的底面固定连接有转动把手38，转动转动把手38使转轴37转动，从而带动齿轮36转动，最后使两个夹垫39相对移动，通过设置转动把手38，使转动齿轮36更加省力，固定板31的一侧固定安装有夹垫39，夹垫39的内部设有海绵内胆，夹垫39夹住病人头部时，可减小夹垫39对病人头部的压强，使病人头部更加舒适，本产品达到了稳定病人头部，防止病人头部晃动，使牙医可更方便操作的效果，减小了安全隐患，相比于传统产品效果更好。

工作原理：当具有夹紧功能的口腔综合治疗椅使用时，病人躺在治疗椅上，头部移动到两个夹垫39之间，转动转动把手38使两个夹垫39夹紧病人头部，头部稳定后医生便可进行操作，使用方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
