智能移动随诊车系统平台的制作方法

本实用新型涉及智能移动系统技术领域，具体涉及一种智能移动随诊车系统平台。

背景技术：

目前，我国已逐步进入老龄社会。随着老年人口的不断增多，各地开始对老龄化三高的模式进行积极的探索，社区健康采集与管理应运而生。“早监测，早发现，早治疗”的解决方案也越来越受到各级健康管理和医护工作者的认同，基于此需求我公司研发居民慢病健康管理系统，结合三高检测和居民觉慢病检测的技术，将居民健康从未病监测有病监控和日常健康风险评估等结合，在社区终端定点上对居民健康进行系统的管理，有效地降低医疗社保支出；但双佳目前的慢病检测管理产品由于体积大，还不能解决医护人员到居民家庭开展医疗体检与数据采集的需求。

综上所述，在社区慢病管理中，急需一款可以方便医护人员外出体检和到居民家庭开展医疗采集的产品。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种智能移动随诊车系统平台，它可对接各医院，社区，卫生中心的系统，可协助区域健康平台进行健康数据采集、分析、统计等等工作；能对特定的人群健康体检之后都会有合理的膳食和运动推荐，并且根据分析结果得出一个相应的健康指数；整机重量轻巧，体积大小适中，方便携带。

为实现上述目的，本实用新型采用的技术方案是：它包含屏幕1、推手柄12、移动滑轮15、车体17、生理参数测量装置18，所述车体17的顶端设置有屏幕1，所述屏幕1通过转轴2连接固定于机身的顶端，所述转轴2的下方设置有脂肪显示屏3，所述脂肪显示屏3的右侧设置有开关11，所述车体17的中部设置有储物仓9，所述储物仓9的左侧边设置有十二导心电测量装置8，且储物仓9的上端设置有生理参数测量装置18，所述生理参数测量装置18上分别设置有血压臂套4、血压显示屏5、血氧显示屏6、血糖三项显示屏7、身份证刷卡区16，所述血压臂套4设置在血压显示屏5的左侧边，所述血压显示屏5、血氧显示屏6和血糖三项显示屏7从左到右依次设置于生理参数测量装置18上，所述身份证刷卡区16设置在血糖三项显示屏7的上方，所述生理参数测量装置18的右侧边设置有体温枪固定装置19，所述储物仓9的下方设置有打印机10，所述车体17的后侧上端设置有推手柄12，所述推手柄12的两端分别固定于车体17的左右两侧，且固定推手柄12两端的左右两侧下方分别设置有喇叭口14，所述车体17的底部设置有移动滑轮15。

优选的，所述喇叭口14共设有12个，左侧设有6个，右侧设有6个。

优选的，所述移动滑轮15共设有四个，分别设置在车体17底部的四角处。

优选的，所述十二导心电测量装置8包含四肢电极夹和六个胸部电极吸球。

优选的，所述体温枪固定装置19包含体温枪13和体温枪放置槽20，所述体温枪13置放于体温枪放置槽20内。

采用上述结构后，本实用新型有益效果为：

1)、本系统采用的是WPF软件构架，WPF(Windows Presentation Foundation)是微软新一代图形系统，运行在.NET Framework 3.0及以上版本下，为用户界面、2D/3D图形、文档和媒体提供了统一的描述和操作方法；

2)、测量数据共享采用B/S架构，采用SQLite数据库存数据，支持多台设备共享数据。提供数据API接口，方便第三方开发接入数据。

3)、可自主升级:软件系统采取可通过U盘导入，可远程辅助升级，本系统通过对数据库存和配置数据库进行文档保护措施，使升级更新时，原数据库和配置数据库文件将不发生任何改变，以保护原数据的不丢失；

4)、轻便性：整机重量31Kg，体积大小：67*58*130CM。

附图说明

图1是本实用新型的结构示意图；

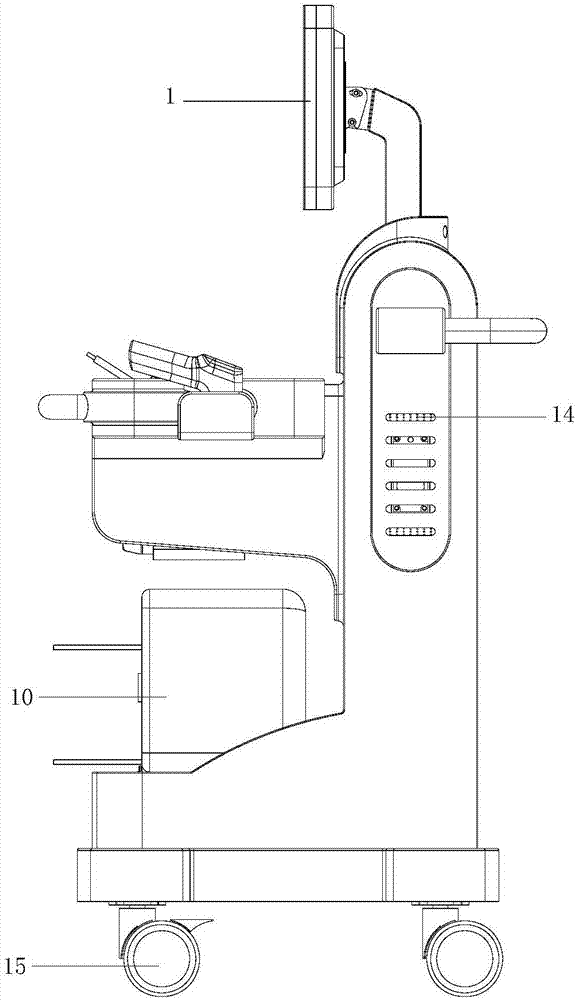

图2是图1的右视图；

图3是图1的左视图；

图4是本实用新型的测量流程图。

附图标记说明：

1-屏幕；2-转轴；3-脂肪显示屏；4-血压臂套；5-血压显示屏；6-血氧显示屏；7-血糖三项显示屏；8-十二导心电装置；9-储物仓；10-打印机；11-开关；12-推手柄；13-体温枪；14-喇叭口；15-移动滑轮；16身份证刷卡区；17-车体；18-生理参数测量装置；19-体温枪固定装置；20-体温枪放置槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本 实用新型保护的范围。

参看如图1、图2、图3所示，本具体实施方式采用以下技术方案：它包含屏幕1、推手柄12、移动滑轮15、车体17、生理参数测量装置18，车体17的顶端设置有屏幕1，屏幕1通过转轴2连接固定于机身的顶端，转轴2的下方设置有脂肪显示屏3，脂肪显示屏3的右侧设置有开关11，车体17的中部设置有储物仓9，储物仓9的左侧边设置有十二导心电测量装置8，且储物仓9的上端设置有生理参数测量装置18，生理参数测量装置18上分别设置有血压臂套4、血压显示屏5、血氧显示屏6、血糖三项显示屏7、身份证刷卡区16，血压臂套4设置在血压显示屏5的左侧边，血压显示屏5、血氧显示屏6和血糖三项显示屏7从左到右依次设置于生理参数测量装置18上，身份证刷卡区16设置在血糖三项显示屏7的上方，生理参数测量装置18的右侧边设置有体温枪固定装置19，储物仓9的下方设置有打印机10，车体17的后侧上端设置有推手柄12，推手柄12的两端分别固定于车体17的左右两侧，且固定推手柄12两端的左右两侧下方分别设置有喇叭口14，车体17的底部设置有移动滑轮15。

喇叭口14共设有12个，左侧设有6个，右侧设有6个；移动滑轮15共设有四个，分别设置在车体17底部的四角处；十二导心电测量装置8包含四肢电极夹和六个胸部电极吸球；体温枪固定装置19包含体温枪13和体温枪放置槽20，所述体温枪13置放于体温枪放置槽20内。

参看图4，本实用新型工作流程为：1)、通过刷卡/手机号码登录系统平台；2)、登录完毕后，分别对人体成分进行测量：身高体重测量、脂肪测量、腰臀比测量、体温测量、血压测量、血氧测量、血糖测量、尿酸测量、胆固醇测量、心电测量；3)、测量完毕后，通过打印机将人体成分测量数据打印 出来；4)、打印完毕后，如需进行查询和数据导出，可再次通过刷卡/手机号码登录系统平台，通过选取测试时间读取测试报告，并可通过插入U盘将数据导出。

人体测量流程

1)、身高体重测量步骤：

步骤1:进入身高体重测量界面；

步骤2：测量者站到机器上，抬头挺胸，眼睛平视正前方；

步骤3：系统播报语音开始测量，请站稳站直；

步骤4：测量结束后，界面上显示结果；

步骤5：重测点击【重新测量】。

2)、脂肪测量操作步骤：

步骤1：身高体重数据上传后，界面跳到脂肪测量界面

步骤2：双手握紧脂肪测量，等待数据采集

步骤3：测量结束后，数据上传到脂肪界面上

3)、腰臀比测量步骤：

步骤1:使用腰围尺，测量腰围、臀围；

步骤2:选择【输入】会弹出一个输入框，将量好的腰围臀围值输入，点击【确认】

步骤3:在界面上显示腰臀比，测量完毕。

4)、体温测量步骤：

步骤1：拿起机器上的体温枪，将体温枪探头口对准额头后按一下体温枪手柄上的按钮；

步骤2：当听到“嘀”的一声后，屏幕上显示体温结果；步骤3：测量完毕后，将体温枪放回原处；

5)血压测量步骤：

步骤1：先脱掉厚外套或把长袖衣服的衣袖卷起来；

步骤2：将手放入血压臂套，注意手臂向上；

步骤3：点击血压计右方的【开始/停止】键，开始测量血压；

步骤4：屏幕上显示血压结果，测量完毕，取出手臂；

步骤5：点击血压界面上的【开始测量】键，等待数据提取；步骤6：数据传输完毕，血压测量结束。

6)、血氧测量步骤：

步骤1：打开血氧探头夹，将左手食指放入血氧探头夹；

步骤2：等待10～20S后

步骤3：屏幕上显示血氧测试结果，测量完毕，取出手指。

7)、血糖测量步骤：

步骤1：选择测量血糖的模式(空腹血糖，餐后2小时血糖，随机血糖)

步骤2：请在医师的指导下测量出血糖值或者详细的参照血糖测量说明书测量出血糖值；

步骤3：测量成功后测量结果在界面上显示。

8)导心电测量步骤：

步骤1：将10个测试夹按照导心电测量位置进行放置；

步骤2：放置好后，点击屏幕上的【开始】键，数据采集超过10S后点击【停止】，停止后点击【退出】；

步骤3：退出心电采集界面，程序自动跳转到心电测试界面，显示测试结果。

9)打印报告

所有项目测试完后，自动跳到打印报表或点击【退出测量】到打印报告。

查询，数据统计导出

1)、身份证号码和手机号码查询

操作步骤：

步骤1：输入要查询用户的身份证号码或手机号码，也可以直接刷身份证登录查询；

步骤2：登入界面后选中测试的时间，点击【打印报告】并可以看到测试报告界面；

步骤3：数据导出，必须在插入U盘的前提下方可导出数据

2)管理员登录

在测量查询中输入管理员密码【111111】可登录管理员查询

操作步骤：

步骤1：输入密码【111111】

步骤2：登入界面后选中测试的时间，点击【打印报告】并可以看到测试报告界面；

步骤3：数据导出，必须在插入U盘的前提下方可导出；

步骤4：管理员还有可以对数据进行删除的权限，选中需要删除的数据，点击【删除】即可，删除的数据不可以恢复，请谨慎操作；

3)测量查询附加说明。

在测量查询里面可查看数据上传标识：在机器联网的前提下，客户测试退出后30S内数据会自动上传到第三方后台或双佳后台，上传成功后的数据会有两个小箭头标识，若没有标识，请检查您的网络和上传网址。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
