冰敷袋的制作方法

本实用新型属于医疗辅助工具技术领域，具体是一种冰敷袋。

背景技术：

冰敷是处理身体软组织损伤和烧伤的常用方法，有减少以及减缓组织胺的释放，减轻组织对疼痛的敏感性；减轻微循环及周围组织的渗出和肿胀；减少血管内皮细胞和血栓的形成的作用。

目前，人们多使用冰块进行冰敷，其操作过程是：把冰块放进袋子，形成冰袋，封好口；先用双手拍打冰敷的部位15～20下；将毛巾平摊在冰敷的位置，再将冰袋放在毛巾上；用保鲜膜将包有冰袋的毛巾缠绕到受伤位置进行固定，此操作过程繁琐，冰袋不容易固定，与伤者的受伤处不容易贴合紧密，不容易满足身体各个部位的冰敷；冰敷袋的固定不方便。

技术实现要素：

本实用新型的目的在于提供一种结构合理的冰敷袋，解决了冰袋不容易固定，固定过程繁琐，冰袋与伤者受伤处不容易贴合紧密，不容易满足身体各个部位的冰敷，以及冰敷袋固定不方便的问题。

本实用新型的目的是通过这样的技术方案实现的，它包括外包布、内包布和多个冰囊，所述内包布铺设在外包布上，所述多个冰囊设置在外包布和内包布之间，所述外包布内侧设置有粘扣毛面，以使所述各个冰囊上的粘扣勾面与对应的粘扣毛面粘合后固定在所述外包布上，所述外包布外侧的右边缘设置有第一约束带，所述第一约束带的一端与外包布固定连接，另一端上设置有日字调节扣，所述外包布外侧的左边缘设置有与所述第一约束带对应的第二约束带，所述第二约束带与所述日字调节扣相适配；所述冰囊为弹性橡胶皮囊体。

进一步，所述冰囊内盛装的为冰水混合物。

进一步，所述内包布的一边与外包布缝合，所述内包布的非缝合边与外包布的对应位置拉链连接。

进一步，所述内包布为吸水材料。

进一步，所述外包布的外侧设置有保温层。

综上所述，本实用新型的有益效果是：在使用时，从冰箱里取出冰囊，将所述外包布摊开，直接将冰囊上的粘贴带勾面粘贴到外包布内侧的粘贴带毛面上，即可对冰囊进行固定，然后将内包布盖住冰囊，将冰敷袋敷盖到伤者身上的受伤位置，利用第二约束带和设置在第一约束带上的日字调节扣的配合，固紧冰敷袋，即可进行冰敷，操作简单，省时省力；由于冰囊为多个，且冰囊为弹性橡胶皮囊体，收缩性比较好，在受到挤压时容易变形，与患者的伤处贴合更加紧密，并且与身体的各个部位都容易贴合，适用于身体各部分的冰敷治疗；所述外包布外侧的右边缘设置有第一约束带，所述第一约束带的一端与外包布固定连接，另一端上设置有日字调节扣，所述外包布外侧的左边缘设置有与所述第一约束带对应的第二约束带，所述第二约束带与所述日字调节扣相适配，利用第二约束带和设置在第一约束带上的日字调节扣的配合，将冰敷袋紧固地绑在伤者需要冰敷的位置，方便快捷，而且紧固效果比较好。

由于冰囊内盛装的为冰水混合物，既能达到冰敷的效果，又能防止硬冰块不容易贴合受伤处，防止绑紧时冰囊对受伤位置发生硌压。

由于内包布的一边与外包布缝合，所述内包布的非缝合边与外包布的对应位置拉链连接，当拉链拉合过后，能严密地包裹住冰囊，通过拉链的拉开与拉合，能够方便地放取冰囊。

由于内包布为吸水材料，热空气在冰囊表面受冷结露时，产生的水珠能被内包布吸收，防止了水珠溢出而润湿衣物以及被褥。

由于外包布的外侧设置有保温层，外包布包裹冰囊，由于设置在外包布外侧的保温材料的隔热作用，使冰囊升温缓慢，能使用更长的时间，增加了冰敷袋的利用率。

附图说明

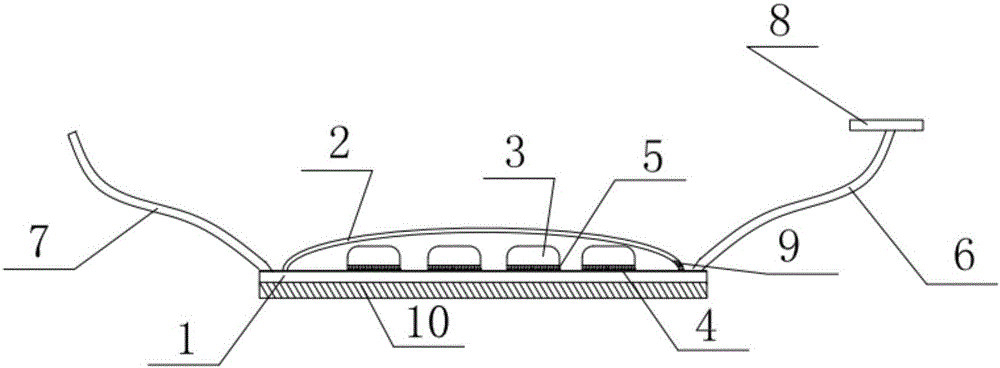

图1是本实用新型的结构示意图；

图2是图1的俯视图。

图中，1、外包布；2、内包布；3、冰囊；4、粘扣毛面；5、粘扣勾面；6、第一约束带；7、第二约束带；8、日字调节扣；9、拉链；10、保温材料。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1和图2所示，本实用新型包括外包布1、内包布2和多个冰囊3，内包布2铺设在外包布1上，多个冰囊3设置在外包布1和内包布2之间，外包布1内侧设置有粘扣毛面4，以使所述各个冰囊3上的粘扣勾面5与对应的粘扣毛面4粘合后固定在所述外包布1上，外包布1外侧的右边缘设置有第一约束带6，第一约束带6的一端与外包布1固定连接，另一端上设置有日字调节扣8，外包布1外侧的左边缘设置有与所述第一约束带6对应的第二约束带7，第二约束带7与日字调节扣8相适配；冰囊3为弹性橡胶皮囊体。

在使用时，从冰箱里取出冰囊3，将外包布1摊开，直接将冰囊3上的粘贴带勾面5粘贴到固定在外包布1内侧的粘贴带毛面4上，即可对冰囊3进行固定，然后将内包布2盖住冰囊3，将冰敷袋敷盖到伤者身上的受伤位置，利用第二约束带7和设置在第一约束带6上的日字调节扣8的配合，将第二约束带7穿入日字调节扣8，然后调节固紧，把冰敷袋紧固在伤者受伤处，即可进行冰敷，操作简单，省时省力；由于冰囊3为多个，且冰囊为3弹性橡胶皮囊体，收缩性比较好，在受到挤压时容易变形，与患者的伤处贴合更加紧密，并且与身体的各个部位都容易贴合，适用于身体各部分的冰敷治疗；所述外包布1外侧的右边缘设置有第一约束带6，所述第一约束带6的一端与外包布1固定连接，另一端上设置有日字调节扣8，所述外包布1外侧的左边缘设置有与所述第一约束带6对应的第二约束带7，所述第二约束带7与所述日字调节扣8相适配，利用第二约束带7和设置在第一约束带6上的日字调节扣8的配合，将冰敷袋1紧固地绑在伤者需要冰敷的位置，方便快捷，而且紧固效果比较好。

如图1所示，冰囊3内盛装的为冰水混合物，既能达到冰敷的效果，又能防止硬冰块不容易贴合受伤处，防止绑紧时冰囊3对受伤位置发生硌压。

如图1和图2所示，内包布2的一边与外包布1缝合，所述内包布2的非缝合边与外包布1的对应位置拉链9连接，当拉链9拉合过后，能严密地包裹住冰囊3，通过拉链9的拉开与拉合，能够方便地放取冰囊3。

如图1和图2所示，内包布2为吸水材料，热空气在冰囊3表面受冷结露时，产生的水珠能被内包布2吸收，防止了水珠溢出而润湿衣物以及被褥。

如图1所示，外包布1的外侧设置有保温层10，外包布1包裹冰囊3，由于设置在外包布1外侧的保温材料10的隔热作用，使冰囊3升温缓慢，能使用更长的时间，增加了冰敷袋的利用率。

以上仅为本实用新型的实施方式，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构，直接或间接运用在其他相关的技术领域，均同理在本实用新型的专利保护范围之内。
