防种植半自动活检枪的制作方法

本实用新型涉及一种医疗器械，尤其是一种肿瘤活检取材工具，具体地说是一种防种植半自动活检枪。

背景技术：

为了准确判定患者体内肿瘤是恶性还是良性，通常需要进行取材活检，因此活检枪或活检针应运而生。常见的活检枪由鞘管、带凹槽的活检针和手柄组成，使用时活检枪和鞘管一并刺入人体中，在X光、CT或B超观察到达肿瘤部位后，将鞘管连同取样针后拉，然后再将取样针推出，刺入肿瘤组织中，再迅速弹出鞘管，鞘管可将凹槽内的肿瘤组织切下，并保留在凹槽内，此时，取样针的针头和鞘管的外表面很可能粘附有肿瘤组织，活检枪在抽出的过程中，粘附的肿瘤组织会留在穿刺针道内，造成肿瘤细胞沿穿刺针道种植转移。对此，目前尚未引起足够的重视，也没有好的解决办法。

技术实现要素：

本实用新型的目的是针对现有的活检枪在使用过程中会造成肿瘤细胞沿穿刺针道种植转移的问题，设计一种防种植半自动活检枪。

本实用新型的技术方案是：

一种防种植半自动活检枪，它包括手持部1、取样针2和鞘管3，鞘管3固定在手持部1上，取样针2的一端穿过鞘管3并与安装在手持部1中的操作柄4相连，取样针2的另一端伸出鞘管3外，其特征是所述的鞘管3外加装有防种植套管5，所述防种植套管5的一端定位在手持部1上，另一端略短于鞘管3，以便当取样针2能取到足量的肿瘤组织且在完成取材后鞘管3能完全缩回到防种植套管5中。

所述的防种植套管5定位在手持部1的一端呈开口状，开口的一侧或两侧设有定位槽6，在手持部1上设有定位凸起7，定位凸起插入定位槽6中用于调整鞘管3伸出防种植套管5的距离。

本实用新型的有益效果：

本实用新型能将带有肿瘤细胞的切片完全封闭在套管中取出，不会造成种植污染。

本实用新型的防种植套管具有定位作用，故可实现一次穿刺，多次取材，避免了多次穿刺，减少病人的损伤和痛苦。

本实用新型不仅适应于肿瘤表层切片，还能适应肿瘤深层切片的需要。

本实用新型结构简单，使用操作方法。

附图说明

图1是本实用新型的结构示意图。

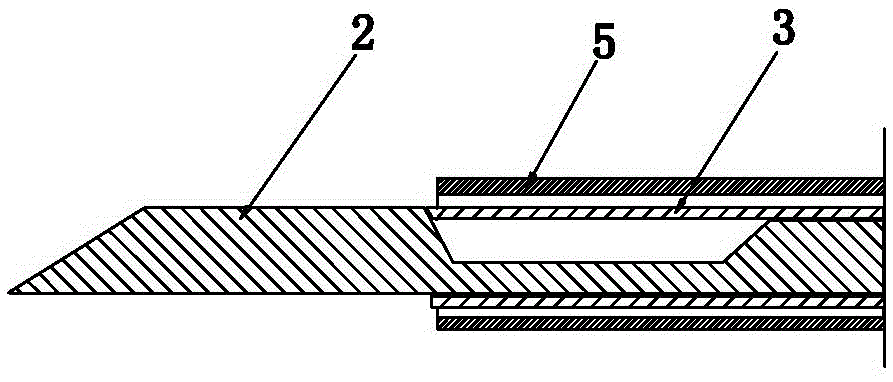

图2是图1的局部放大示意图。

图3是本实用新型切片使用状态示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

如图1-2所示。

一种防种植半自动活检枪，它包括手持部1、取样针2和鞘管3，鞘管3固定在手持部1上，取样针2的一端穿过鞘管3并与安装在手持部1中的操作柄4相连，取样针2的另一端伸出鞘管3外，如图1所示，所述的鞘管3上加装有防种植套管5，所述防种植套管5的一端定位在手持部1上，另一端略短于鞘管3，以便当取样针2能取到足量的肿瘤组织且在完成取材后鞘管3能完全缩回到防种植套管5中，如图2。为了便于防种植套管5在鞘管3上长度的调节，适应不同深度肿瘤的切片，具体实施时，可将防种植套管5定位在手持部1的一端设计成开口状，开口的一侧或两侧设有定位槽6，在手持部1上设有定位凸起7，定位凸起7插入定位槽6中用于调整鞘管3伸出防种植套管5的距离。

本实用新型的使用方法是：

根据取样针伸出的长度（一般有1厘米和2厘米二档），调整防种植套管5在手持部1上的位置，保证防种植套管5的长度能伸出鞘管3外，以便取样针缩回时，能将取样组织套在防种植套管5内；即可按常规切片检查一样正常操作即可。图3为取样针伸出鞘管准备回抽取样的状态。

本实用新型未涉及部分均与现有技术相同或可采用现有技术加以实现。
