一种胃肠外科手术辅助支架的制作方法

本实用新型属于胃肠外科领域，涉及一种胃肠外科手术辅助支架。

背景技术：

人体需要的营养几乎都需要经过肠胃；肠胃成为消化最重要的器官。在人的胚胎发育的第20天，胚胎中的原肠管头尾形成了前后肠，中段形成中肠。以后，中肠消失，前肠形成了咽、食管、胃、十二指肠、空肠和回肠近端的大部分；后肠发育成回肠远端的小部分、盲肠、阑尾、结肠和直肠。原肠管的内胚层衍化成消化管的上皮、各种小消化腺、肝、胰、甲状腺、甲状旁腺、胸腺以及呼吸道的上皮。

在胃肠手术时，经常需要通过装置将伤口的两侧皮肉拉开，使病灶暴露而出，为医生提供较为宽广的手术术野，目前的相关装置大多数为手术拉钩，通过拉钩将皮肉拉开，但是目前的相关装置在结构上存在一定的问题，设计不够优化，调整时幅度过大，无法进行很好的微调，也有通过电动的，结构相对复杂。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种胃肠外科手术辅助支架，该胃肠外科手术辅助支架能够实现优化微调，解决了现有拉钩位置调整麻烦，结构复杂等问题。

本实用新型的目的可通过下列技术方案来实现：一种胃肠外科手术辅助支架，其特征在于：所述辅助支架为一对，所述辅助支架包括呈块状的底座，所述底座上固连有呈弯折状的弯折架，所述弯折架下端固连在所述底座上，所述弯折架的上端固连有竖立向下设置的伸缩杆，所述伸缩杆的上端固连在所述弯折架的上端底部，所述伸缩杆的下端连有拉钩组件，所述拉钩组件包括横向设置的固定管，所述固定管连于所述伸缩杆上，所述固定管一端端部螺纹连接有旋转管，所述旋转管一端螺纹连接于所述固定管上，所述旋转管另一端转动连接有连接管，所述连接管端部固连有呈长方形的限位管，所述限位管外壁套设有呈框状的限位框，所述限位框连于所述弯折架上端，所述限位管一端固连于所述连接管，所述限位管另一端端部固连有呈长条形的安装条，所述安装条上铰接有若干个呈条形的钩杆，所述钩杆的一端铰接在所述安装条上，所述钩杆能够上下摆动，所述钩杆另一端端部具有呈“冂”形的钩部。

本支架的大致使用过程如下：伸缩杆内具有弹簧，通过伸缩调整高度，可通过弹簧实现复位，进行伤口两侧皮肤拉伸时，将钩杆的钩部勾在病人的两侧皮肉内，然后操作旋转管使其旋转，由于旋转管和连接管为转动连接，旋转管的旋转运动在限位框的作用下转换为限位管的横向直线运动，从而能够对钩杆实现横向的微调，即拉伸或缩回。钩杆能够实现上下转动实现各角度的调整，适用性广，呈“冂”形的钩部不会对病人的皮肤造成伤害，保护性强。限位框上固连有呈“L”形的连接架，连接架为伸缩结构，使伸缩杆在调整时，连接架能够实现同步调整，最后实现拉钩组件整体的高度调整。

上述的一种胃肠外科手术辅助支架中，所述钩杆包括固定部和转动部，所述固定部的一端铰接在所述安装条上，所述固定部的另一端固连有插轴，所述插轴端部固连有呈圆形的橡胶块，所述插轴和橡胶块形成“T”形，所述转动部一端内具有呈“T”形的插孔，所述插轴和橡胶块插于所述插孔内，所述转动部另一端具有所述钩部。

该种结构使转动部能够实现转动，适用于各种角度的伤口，安装时，橡胶块能够变形，使其变形后插入插口内，在端部处实现变形复位，起到限位的作用，防止转动部和固定部脱离，且能够实现转动。

上述的一种胃肠外科手术辅助支架中，所述安装条的侧部具有若干对安装片，所述安装片上插设有固定轴，所述固定部端部固连有一对呈圆环形的转环，所述转环套设于所述固定轴内。

通过安装片，插轴，转环实现钩杆的铰接。

上述的一种胃肠外科手术辅助支架中，所述旋转管端部外壁固连有呈圆环形的操作部。

操作部方便工作人员进行操作旋转管，十分的方便。

与现有技术相比，本胃肠外科手术辅助支架具有以下优点：

1、本胃肠外科手术辅助支架能够实现优化微调，结构简单。

2、本胃肠外科手术辅助支架中呈“冂”形的钩部不会对病人的皮肤造成伤害，保护性强。

附图说明

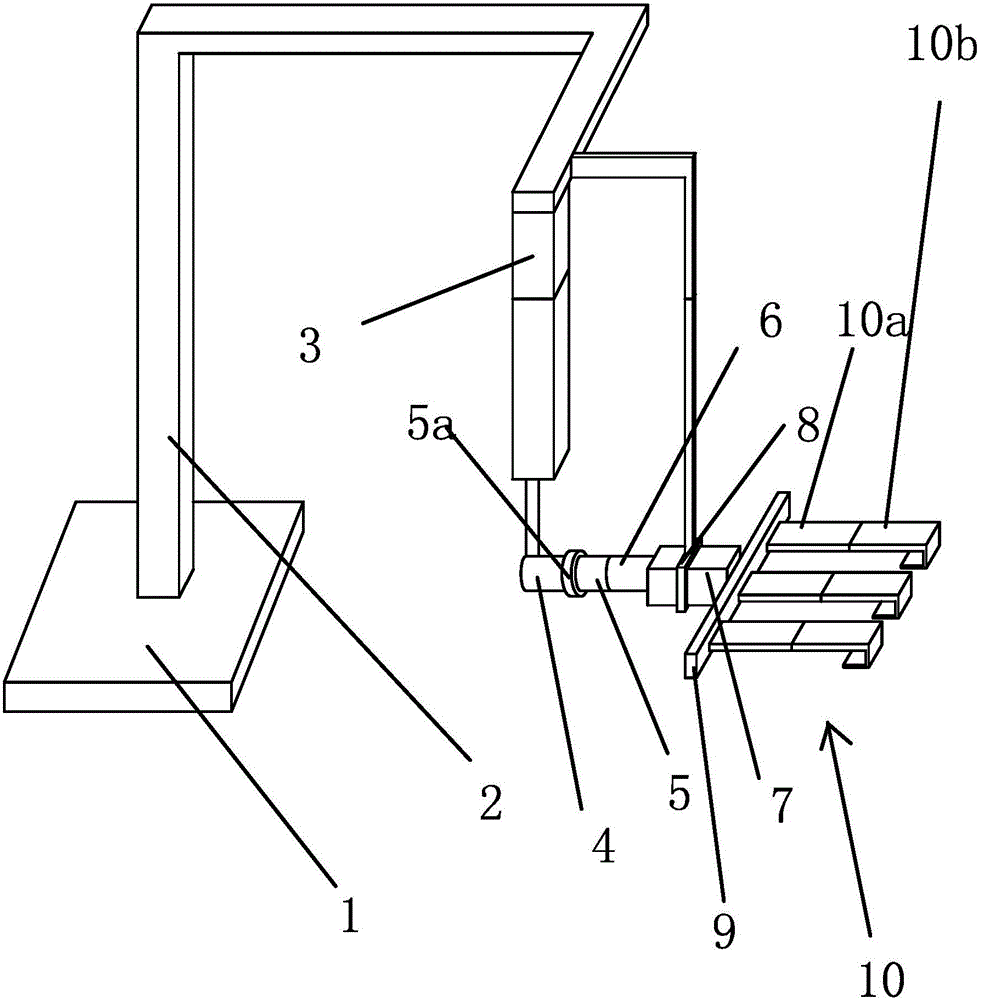

图1是本胃肠外科手术辅助支架结构示意图。

图2是本胃肠外科手术辅助支架中固定管和旋转管的结构爆炸图。

图3是本胃肠外科手术辅助支架中钩杆的结构爆炸图。

图4是本胃肠外科手术辅助支架中安装条和钩杆的铰接结构剖视图(未打剖面线)。

图中，1、底座；2、弯折架；3、伸缩杆；4、固定管；5、旋转管；5a、操作部；6、连接管；7、限位管；8、限位框；9、安装条；10、钩杆；10a、固定部；10b、转动部；10b1、钩部；11、插轴；12、橡胶块；13、安装片；14、固定轴；15、转环。

具体实施方式

如图1至图4所示，本胃肠外科手术辅助支架为一对，辅助支架包括呈块状的底座1，底座1上固连有呈弯折状的弯折架2，弯折架2下端固连在底座1上，弯折架2的上端固连有竖立向下设置的伸缩杆3，伸缩杆3的上端固连在弯折架2的上端底部，伸缩杆3的下端连有拉钩组件，拉钩组件包括横向设置的固定管4，固定管4连于伸缩杆3上，固定管4一端端部螺纹连接有旋转管5，旋转管5一端螺纹连接于固定管4上，旋转管5另一端转动连接有连接管6，连接管6端部固连有呈长方形的限位管7，限位管7外壁套设有呈框状的限位框8，限位框8连于弯折架2上端，限位管7一端固连于连接管6，限位管7另一端端部固连有呈长条形的安装条9，安装条9上铰接有若干个呈条形的钩杆10，钩杆10的一端铰接在安装条9上，钩杆10能够上下摆动，钩杆10另一端端部具有呈“冂”形的钩部10b1。

本支架的大致使用过程如下：伸缩杆3内具有弹簧，通过伸缩调整高度，可通过弹簧实现复位，进行伤口两侧皮肤拉伸时，将钩杆10的钩部10b1勾在病人的两侧皮肉内，然后操作旋转管5使其旋转，由于旋转管5和连接管6为转动连接，旋转管5的旋转运动在限位框8的作用下转换为限位管7的横向直线运动，从而能够对钩杆10实现横向的微调，即拉伸或缩回。钩杆10能够实现上下转动实现各角度的调整，适用性广，呈“冂”形的钩部10b1不会对病人的皮肤造成伤害，保护性强。限位框8上固连有呈“L”形的连接架，连接架为伸缩结构，使伸缩杆3在调整时，连接架能够实现同步调整，最后实现拉钩组件整体的高度调整。

钩杆10包括固定部10a和转动部10b，固定部10a的一端铰接在安装条9上，固定部10a的另一端固连有插轴11，插轴11端部固连有呈圆形的橡胶块12，插轴11和橡胶块12形成“T”形，转动部10b一端内具有呈“T”形的插孔，插轴11和橡胶块12插于插孔内，转动部10b另一端具有钩部10b1。该种结构使转动部10b能够实现转动，适用于各种角度的伤口，安装时，橡胶块12能够变形，使其变形后插入插口内，在端部处实现变形复位，起到限位的作用，防止转动部10b和固定部10a脱离，且能够实现转动。

安装条9的侧部具有若干对安装片13，安装片13上插设有固定轴14，固定部10a端部固连有一对呈圆环形的转环15，转环15套设于固定轴14内。通过安装片13，插轴11，转环15实现钩杆10的铰接。

旋转管5端部外壁固连有呈圆环形的操作部5a。操作部5a方便工作人员进行操作旋转管5，十分的方便。

本胃肠外科手术辅助支架能够实现优化微调，结构简单。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
