医疗护理床的制作方法

本实用新型涉及的是医疗护理技术领域，具体涉及一种医疗护理床。

背景技术：

目前医院使用的医疗护理床的功能比较简单，护理床一般由床体、床头板、床尾板及侧边护栏等组成，但是若要在床上吃饭就必须另外将吃饭板从别处拿到床上，搭在侧边护栏上使用，然后吃完了再拿掉，非常不便，还占用别的空间，并且传统的护理床的功能比较单一，因此使用起来不是特别方便，综上所述，需要设计一种使用方便可靠的医疗护理床。

技术实现要素：

针对现有技术上存在的不足，本实用新型目的是在于提供一种医疗护理床，结构设计合理，非常方便患者使用，节省空间，而且功能强大，实用性强。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：医疗护理床，包括支脚、床体、床头板、床尾板、侧护栏、万向转轴、吃饭搭板、卡扣、围挡和小孔，床体下方设置有支脚，床体前后侧和左右侧分别设置有床头板、床尾板和侧护栏，一侧的侧护栏上设置有万向转轴，万向转轴还与吃饭搭板一侧靠近边角处连接，吃饭搭板另一侧设置有与侧护栏固定的卡扣，吃饭搭板7两侧和外侧还设置有围挡，外侧的围挡上设置有多个用于挂钩的小孔。

作为优选，所述的支脚为升降支脚。

作为优选，所述的吃饭搭板为伸缩板。

作为优选，所述的侧护栏也为升降护栏，根据需要调节其护栏高度。

本实用新型的有益效果：结构设计合理，非常方便患者使用，节省空间，而且功能强大，实用性强。

附图说明

下面结合附图和具体实施方式来详细说明本实用新型；

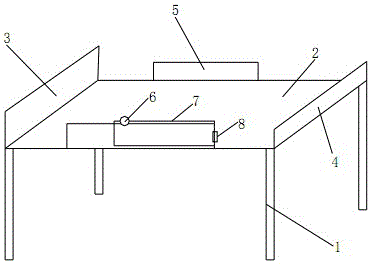

图1为本实用新型的结构示意图；

图2为本实用新型的吃饭搭板的结构示意图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

参照图1-2，本具体实施方式采用以下技术方案：医疗护理床，包括支脚1、床体2、床头板3、床尾板4、侧护栏5、万向转轴6、吃饭搭板7、卡扣8、围挡9和小孔10，床体2下方设置有支脚1，床体2前后侧和左右侧分别设置有床头板3、床尾板4和侧护栏5，一侧的侧护栏5上设置有万向转轴6，万向转轴6还与吃饭搭板7一侧靠近边角处连接，吃饭搭板7另一侧设置有与侧护栏5固定的卡扣8，吃饭搭板7两侧和外侧还设置有围挡9，外侧的围挡9上设置有多个用于挂钩的小孔10。

值得注意的是，所述的吃饭搭板7为伸缩板。

值得注意的是，所述的支脚1为升降支脚。

此外，所述的侧护栏5也为升降护栏，根据需要调节其护栏高度。

本具体实施方式的床体和侧护栏5可以根据需要调节其高度，在病人需要做在床上吃饭的时候，将吃饭搭板7上的卡扣8从一侧的侧护栏上扣除，通过万向转轴6翻转，伸长吃饭搭板7，将其搭在两侧护栏上，并且通过卡扣8卡接固定在另一侧的护栏上，而且吃饭搭板7外侧的围挡9可以很好地避免饭碗之类的掉落掉床上，使用起来更加方便，在不使用的时候，松开搭扣8，收缩吃饭搭板7，将吃饭搭板7贴着侧护栏5平行放置，并将搭扣8扣在一侧护栏5上。这时候可以在小孔10上挂一些常用的东西，作为一个挂架使用，功能强大。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
