一种大鼠下丘脑区的颅骨表面定位标记装置的制作方法

本实用新型涉及颅骨定位装置技术领域，具体涉及一种大鼠下丘脑区的颅骨表面定位标记装置。

背景技术：

在神经科学、生理学等的研究实验中，大鼠脑的下丘脑区是常见的研究脑区之一，在大鼠颅骨表面对其相对应的位置进行定位标记是一项基本的实验操作，目前普遍采用的方法是先从大鼠脑立体定位图谱查出下丘脑区的坐标，然后用普通直尺和分规定出其在颅骨表面的点，再用记号笔画点标记定位。这种方法步骤繁琐，人为误差大，效率低下，严重影响定位的质量与速度，从而影响后续实验的效果。因此，研制一种可快速准确定位、方便易用的大鼠下丘脑区定位装置将有助于相关领域研究者提高实验速度和质量。

技术实现要素：

(一)要解决的技术问题

为了克服现有技术不足，现提出一种大鼠下丘脑区的颅骨表面定位标记装置，无需每次重复繁琐的测量和定点过程，定位速度快，定位的准确性和一致性高，且生产成本低廉。

(二)技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种大鼠下丘脑区的颅骨表面定位标记装置，包括定位板以及固定设置于其侧面的手柄，所述定位板的中部设置有一定位螺纹孔，定位板的四个角分别设置有一调节螺纹孔，所述定位螺纹孔和调节螺纹孔内分别螺纹旋接有一定位螺钉，定位螺钉上还旋接有一锁紧螺母，定位板的上部以定位螺纹孔为零点设置有平面直角坐标系，所述平面直角坐标系包括垂直设置的X轴和Y轴且在X轴和Y轴上对称于定位螺纹孔的两侧分别设置有至少一个骨缝对齐孔，Y轴的底部与定位板边口交汇处设置有方向指示缺口，所述定位板上设置有两个定位打标孔，所述定位打标孔于平面直角坐标系上的坐标分别为(-0.5mm，2.56mm)和(0.5mm，2.56mm)，所述手柄表面设置有定位深度标识，所述定位深度标识所标深度为9.6mm。

进一步的，所述定位板采用1mm透明亚克力板所制而成。

进一步的，所述定位打标孔为锥状孔，其顶部直径为1.5mm，底部为0.24mm。

进一步的，所述定位螺钉的顶部设置有旋动凹槽，所述旋动凹槽为一字型、十字型或内六角型三者中的一种。

进一步的，所述定位螺钉的底部设置为针尖状。

(三)有益效果

本实用新型相对于现有技术，具有以下有益效果：

本实用新型提到的一种大鼠下丘脑区的颅骨表面定位标记装置，其通过预先在定位板上设定定位打标孔，通过定位螺钉将定位板固定于颅骨前囱点处，根据不同大鼠的颅骨旋转定位螺钉进行高度微调，以使定位板板体与大鼠颅骨平面平行，从而提高定位的准确度，定位板板体上设有方向指示缺口，可指示定位板放置的方向，以防使用者误操作，定位完成以后，通过记号笔穿过定位打标孔进行打点，即完成对大鼠下丘脑区的标记，同时可以结合位于手柄上的定位深度标识，可供使用者参考该脑区距大鼠硬脑膜深度。

附图说明

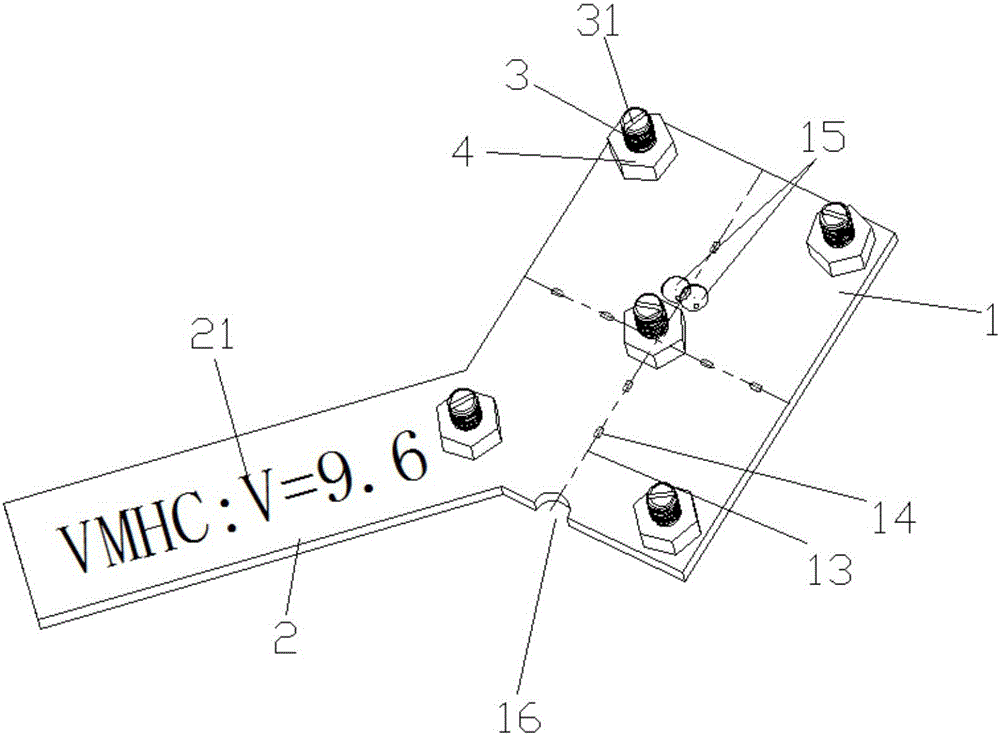

图1是本实用新型正面结构示意图。

图2是本实用新型背面结构示意图。

1-定位板；2-手柄；3-定位螺钉；4-锁紧螺母；11-定位螺纹孔；12-调节螺纹孔；13-平面直角坐标系；14-骨缝对齐孔；15-定位打标孔；16-方向指示缺口；21-定位深度标识；31-旋动凹槽。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1和图2所示的一种大鼠下丘脑区的颅骨表面定位标记装置，包括定位板1以及固定设置于其侧面的手柄2，所述定位板1的中部设置有一定位螺纹孔11，定位板1的四个角分别设置有一调节螺纹孔12，所述定位螺纹孔11和调节螺纹孔12内分别螺纹旋接有一定位螺钉3，定位螺钉3上还旋接有一锁紧螺母4，定位板1的上部以定位螺纹孔11为零点设置有平面直角坐标系13，所述平面直角坐标系13包括垂直设置的X轴和Y轴且在X轴和Y轴上对称于定位螺纹孔3的两侧分别设置有至少一个骨缝对齐孔14，Y轴的底部与定位板1边口交汇处设置有方向指示缺口16，所述定位板1上设置有两个定位打标孔15，所述定位打标孔15于平面直角坐标系13上的坐标分别为(-0.5mm，2.56mm)和(0.5mm，2.56mm)，所述手柄2表面设置有定位深度标识21，所述定位深度标识21所标深度为9.6mm。

其中，所述定位板1采用1mm透明亚克力板所制而成；所述定位打标孔15为锥状孔，其顶部直径为1.5mm，底部为0.24mm；所述定位螺钉3的顶部设置有旋动凹槽31，所述旋动凹槽31为一字型、十字型或内六角型三者中的一种；所述定位螺钉3的底部设置为针尖状。

本实用新型提到的一种大鼠下丘脑区的颅骨表面定位标记装置，其在具体使用时，使用者左手持手柄2，将定位板1放置于手术后的大鼠颅骨表面，使定位板1的方向指示缺口16对着大鼠口的方向，将位于定位螺纹孔11内的定位螺钉3的尖端准确对准大鼠颅骨表面的前囱点，以前囱定位点为圆心旋转手柄2角度使骨缝对齐孔14与大鼠颅骨上的矢状缝重合，调节位于调节螺纹孔12内的定位螺钉3，使得定位螺钉3与颅骨四周接触起到支撑作用，其目的可以保证定位板1与大鼠颅骨平面平行，旋转锁紧螺母4可固定定位螺钉3，然后将记号笔笔尖(笔尖直径<0.24mm)插入定位打标孔15，记号笔打点即完成对大鼠下丘脑区的标记，位于手柄2表面的定位深度标识21可以让使用者了解下丘脑区距大鼠硬脑膜的深度。

值得指出的是，大鼠脑的下丘脑区为一个范围值，我们列出的坐标点仅为其中一个常用值，本发明涵盖了该脑区内的其他坐标值。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
