一种带有加热功能的耳温计的制作方法

本实用新型涉及一种测量温度的温度计，具体涉及一种带有加热功能的耳温计。

背景技术：

红外热电耳温计，可以通过照射耳鼓部位测量温度，但由于红外辐射测量的特点，每次进行测量时温度计的探头在不同的环境温度下，测量的温度误差范围波动较大，导致测量的结果不准确，影响医生的诊断。

技术实现要素：

本实用新型的目的是：为解决现有技术中存在的问题而提出了一种带有加热功能的耳温计，可减小耳温计受环境温度影响导致的测量误差，提高测量准确度。

为实现本实用新型之目的，采用以下技术方案予以实现：一种带有加热功能的耳温计，包括供电装置、控制器、测温探头以及与所述控制器电连接的温度检测传感器、温度补偿装置和继电器；

所述温度检测传感器和所述温度补偿装置均置于所述测温探头中，所述继电器的常开触点两端分别连接至所述温度补偿装置和所述供电装置。

进一步改进的技术方案，还包括与所述控制器电连接的报警提示装置。

进一步改进的技术方案，所述报警提示装置为蜂鸣器或提示灯。

进一步改进的技术方案，所述温度检测传感器为红外热电堆传感器。

进一步改进的技术方案，所述温度补偿装置为电阻丝。

与现有技术相比较，本实用新型的有益效果是，在耳温计通过测温探头测量耳道中的温度，通过温度检测传感器传递给控制器，当温度超出设定的范围值时，报警提示装置工作，控制器控制继电器通电，温度补偿装置进行对温度补偿，可避免不同环境温度下测量误差的波动，还可避免环境温度变化情况下导致的测量误差，本实用新型标定时，只需标定一个环境温度值，减少了生产成本。

附图说明

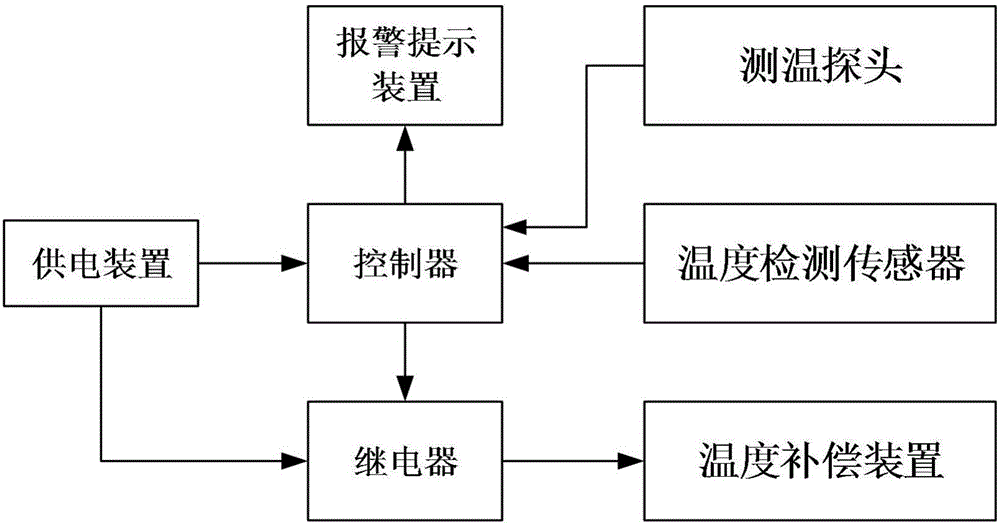

图1是本实用新型整体结构示意图；

图2是本实用新型的电路控制原理图。

其中：1、供电装置；2、控制器；3、继电器；4、测温探头；5、温度检测传感器；6、温度补偿装置；7、报警提示装置。

具体实施方式

下面通过实施例，结合附图对本实用新型的技术方案做进一步的具体说明。

如图1所示，本实用新型提供了一种带有加热功能的耳温计，包括供电装置1、控制器2、测温探头4以及与所述控制器2电连接的温度检测传感器5、温度补偿装置6和继电器3；

所述温度检测传感器5和所述温度补偿6装置均置于所述测温探头4中，所述继电器3的常开触点两端分别连接至所述温度补偿装置6和所述供电装置1。

在本实施例中，还包括与所述控制器2电连接的报警提示装置7。

在使用本实用新型时，供电装置1提供电源，通过温度检测传感器5测得的温度5信号传输给控制器2，当测得的温度超出设定值时，控制器2发出指令给继电器3，继电器3通电，温度补偿装置6工作对温度进行补偿，可减小测量的温度误差，使测量的结果更加准确。

在本实施例中，作为一种选择，所述温度检测传感器5为红外热电堆传感器，在红外热电堆传感器内部自带的NTC热敏电阻，用来测量耳道的温度，温度补偿装置6为电阻丝直接加热红外热电堆传感器的外壳，可以通过导热胶将电阻丝与温度检测传感器5外壳连接，最终热量会传导到热电堆冷端，由NTC热敏电阻去检测这个温度；随着电阻丝加热，红外热电堆传感器内部的NTC热敏电阻检测到温度上升，当温度达到预设点，将信号传递给控制器2，控制器2控制继电器3断电，电阻丝停止加热；当温度下降到预设点时，控制器2再控制继电器3通电，电阻丝加热，最终将NTC热敏电阻检测到的温度控制在一个较小范围之内，相当于把温度检测传感器5放置在恒温环境下使用，避免了不同环境温度下测量误差的波动，以及温度变化环境下对测量精度的影响。

在本实施例中，还包括报警提示装置7，所述报警提示装置7与所述控制器2电连接，当温度检测传感器5测得的温度低于设定值时，报警提示装置7发出报警提醒使用者，此时测得的温度不准确，需要温度补偿装置6进行补偿，控制器2控制继电器3，使温度补偿装置6工作对测得的温度进行补偿。

在本实施例中，作为一种选择，所述报警提示装置9为蜂鸣器或提示灯。

在本实施例中，作为一种选择，所述温度补偿装置6为电阻丝。

本实用新型不局限于上述最佳实施方式，本领域普通技术人员在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
