一种坐垫式座灸仪的制作方法

本实用新型涉及中医养生领域，更具体的说是一种坐垫式座灸仪。

背景技术：

目前市场上的座灸仪以高圆桶椅为主，具有体积大，笨重，不方便移动，材料成本高等缺点，传统艾灸仪炉芯使用铝材料做为热传导，铝导热系数为237不如铜材料的导热系数401。

技术实现要素：

本实用新型主要解决的技术问题是提供一种坐垫式座灸仪，它具有体积小，方便移动的特点，同时，其发热炉采用铜材料，导热系数大，使艾饼温度升高快，节约资源。

为解决上述技术问题，本实用新型涉及中医养生领域，更具体的说是一种坐垫式座灸仪，包括垫片、上盖、盖板、支架、电热炉、炉座、远红外光源、下盖、电路板、面板膜和风机，它具有体积小，方便移动的特点，同时，其发热炉采用铜材料，导热系数大，使艾饼温度升高快，节约资源。

垫片上设有凹槽Ⅰ、凸块Ⅰ和透气孔Ⅰ；

上盖上设有沉槽和凹槽Ⅱ；

盖板上设有凸块Ⅱ、凹槽Ⅲ和透气孔Ⅱ；

支架上设有透光孔、凹口和连接头；

下盖上设有支柱Ⅰ、支柱Ⅱ和支柱Ⅲ；

垫片与上盖相连接，且垫片位于上盖的上端；盖板与垫片相连接，盖板位于垫片的下端；盖板与支架相连接，盖板位于支架的上端，电热炉与炉座相连接，远红外光源与支架相连接，下盖与上盖相连接，电路板与支架相连接；面板膜与电路板相连接，风机与下盖相连接。

作为本技术方案的进一步优化，本实用新型一种坐垫式座灸仪所述的盖板上设有若干透气孔Ⅱ。

作为本技术方案的进一步优化，本实用新型一种坐垫式座灸仪所述的垫片与上盖的连接方式为粘接。

作为本技术方案的进一步优化，本实用新型一种坐垫式座灸仪所述的电热炉的材质为铜。

本实用新型一种坐垫式座灸仪的有益效果为：

本实用新型一种坐垫式座灸仪，它具有体积小，方便移动的特点，同时，其发热炉采用铜材料，导热系数大，使艾饼温度升高快，节约资源。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

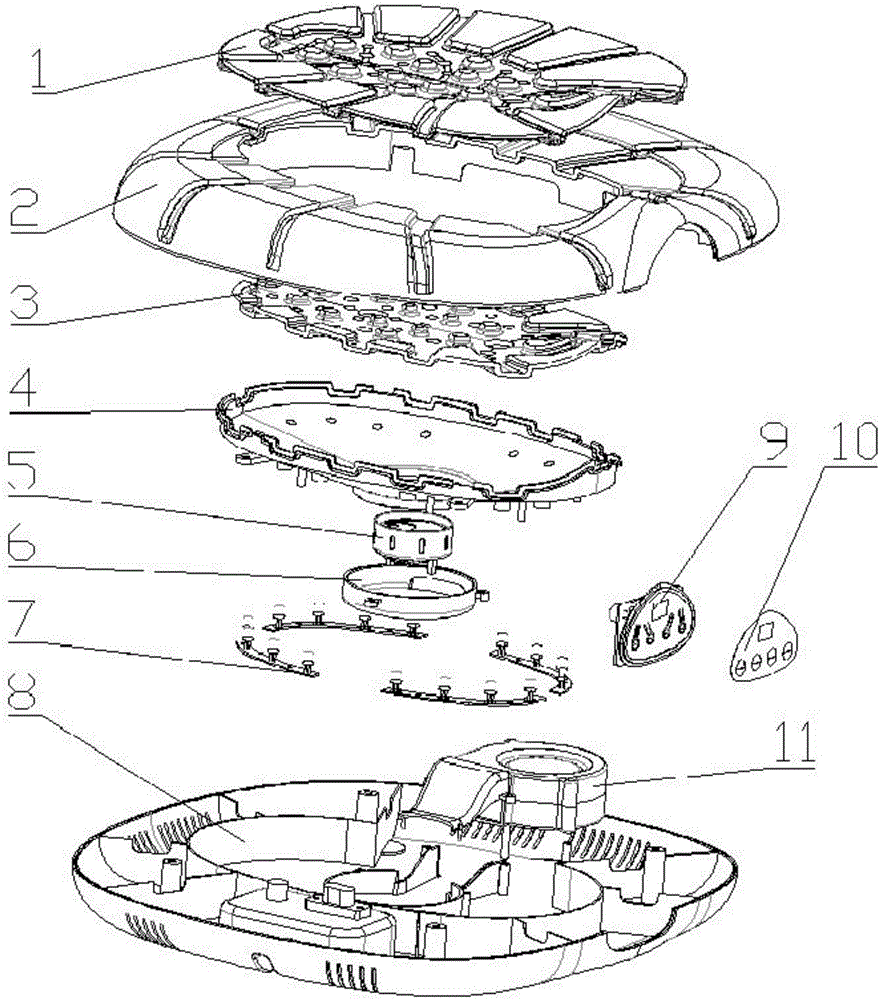

图1为本实用新型一种坐垫式座灸仪的结构示意图。

图2为本实用新型一种坐垫式座灸仪垫片的结构示意图。

图3为本实用新型一种坐垫式座灸仪上盖的结构示意图。

图4为本实用新型一种坐垫式座灸仪盖板的结构示意图。

图5为本实用新型一种坐垫式座灸仪支架的结构示意图。

图6为本实用新型一种坐垫式座灸仪下盖的结构示意图。

图中：垫片1；上盖2；盖板3；支架4；电热炉5；炉座6；远红外光源7；下盖8；电路板9；面板膜10；风机11。

具体实施方式

具体实施方式一：

下面结合图1说明本实施方式，本实用新型涉及中医养生领域，更具体的说是一种坐垫式座灸仪，包括垫片1、上盖2、盖板3、支架4、电热炉5、炉座6、远红外光源7、下盖8、电路板9、面板膜10和风机11，它具有体积小，方便移动的特点，同时，其发热炉采用铜材料，导热系数大，使艾饼温度升高快，节约资源。

底垫片1上设有凹槽Ⅰ1-1、凸块Ⅰ1-2和透气孔Ⅰ1-3；

上盖2上设有沉槽2-1和凹槽Ⅱ2-2；

盖板3上设有凸块Ⅱ3-1、凹槽Ⅲ3-2和透气孔Ⅱ3-3；

支架4上设有透光孔4-1、凹口4-2和连接头4-3；

下盖8上设有支柱Ⅰ8-1、支柱Ⅱ8-2和支柱Ⅲ8-3；

垫片1与上盖2相连接，垫片1与上盖2的连接方式为粘接，且垫片1位于上盖2的上端；盖板3与垫片1相连接，盖板3位于垫片1的下端；盖板3与支架4相连接，盖板3与支架4的连接方式为镶嵌连接，具体连接是盖板3上的凹槽Ⅲ3-2与支架4上的凹口4-2配合镶嵌，盖板3位于支架4的上端，电热炉5与炉座6相连接，电热炉5与炉座6通过螺钉连接，远红外光源7与支架4相连接，远红外光源7与支架4的连接方式为镶嵌连接，具体镶嵌连接是指远红外光源7与支架4透光孔4-1镶嵌连接，下盖8与上盖2相连接，下盖8与上盖2的连接方式为粘接，电路板9与支架4相连接，电路板9与支架4的连接方式为粘接；面板膜10与电路板9相连接，面板膜10与电路板9的连接方式为粘接，风机11与下盖8相连接，风机11与下盖8通过螺钉连接,风机11的型号为7530。

具体实施方式二：

下面结合图1说明本实施方式，本实施方式对实施方式一作进一步说明，所述的盖板3上设有若干透气孔Ⅱ3-3。

具体实施方式三：

下面结合图1说明本实施方式，本实施方式对实施方式一作进一步说明，所述的垫片1与上盖2的连接方式为粘接。

具体实施方式四：

下面结合图1说明本实施方式，本实施方式对实施方式一作进一步说明，所述的电热炉5的材质为铜。

工作原理：艾饼放于电热炉5内，通过电热炉的加热，使艾饼挥发，通过与下盖8连接的风机11的作用，可以使得挥发的艾饼通过盖板3上的透气孔Ⅱ3-3和垫片1上的透气孔Ⅰ1-3挥发至艾灸仪的外部，人坐在艾灸仪的垫片上，通过挥发出来的艾饼的艾灸作用，达到养生的作用。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
