一种新型脚伤护理支架的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型脚伤护理支架。

背景技术：

目前，临床上对脚伤患者的护理都是在简单的支架上，而这类支架通常也只能用于护理或者手术等单一的用途，不能通用，另外支架舒适性也不够，既容易增加医护人员的负担，也容易影响患者的治疗和康复；此外，当患者休息时，被子紧贴患处长时间会产生褥疮，且被子在拉扯过程中给病人带来很大的痛苦，而换药时，涂抹在患处上的药物极易沾污到被子上，给医务人员增加了劳动强度。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型脚伤护理支架。

本实用新型解决技术问题采用的技术方案为：一种新型脚伤护理支架，包括护理托架和支撑托盘，所述护理托架上设置有脚部支撑槽和支杆，底部设置有托轴和固定块；所述支撑托盘上设置有固定杆和两个药品盒，所述固定杆内设置有活动杆，所述活动杆内设置有托杆，所述固定块底部设置于托杆顶端；所述固定块上设置有活动杆连接孔和灯控制开关，所述活动杆连接孔上设置有旋转活动杆，所述旋转活动杆上设置有灯支撑杆，所述灯支撑杆上设置有医用烤灯。

所述支撑托盘底部设置有支撑脚，所述支撑脚底部设置有活动轮。

所述两个药品盒设置于固定杆两侧，所述两个药品盒上均设置有防尘盖。

所述脚部支撑槽上设置有软绵垫。

所述支杆上设置有固定带，所述固定带上设置有连接扣。

所述活动杆上设置有固定片和螺栓调节槽，所述螺栓调节槽上设置有调节螺栓。

本实用新型所具有的有益效果是：

本实用新型结构简单，设计合理，操作方便，可便于移动也可在手术中使用，烤灯能够促进患者伤口的康复，减轻了医护人员的工作负担。

附图说明

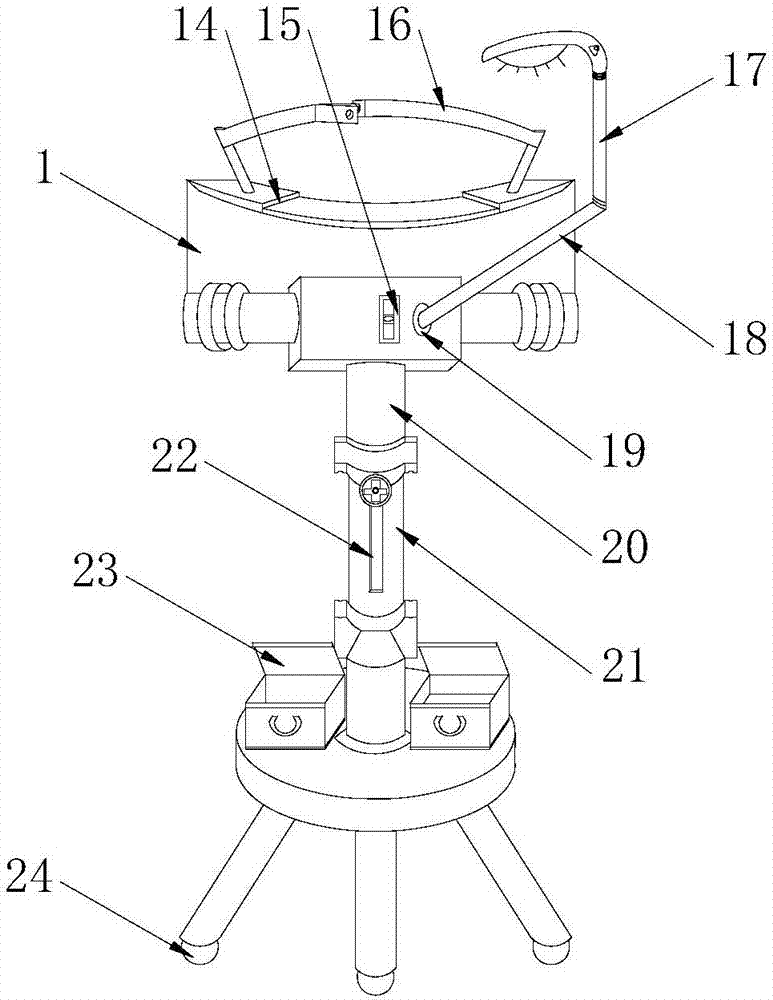

附图1为本实用新型的结构示意图。

附图2为本实用新型的内部结构图。

具体实施方式

下面结合附图1、2对本实用新型做以下详细说明。

如图1、2所示，本实用新型包括护理托架1和支撑托盘11，所述护理托架1上设置有脚部支撑槽14和支杆5，底部设置有托轴7和固定块6；所述支撑托盘11上设置有固定杆12和两个药品盒9，所述固定杆12内设置有活动杆21，所述活动杆21内设置有托杆20，所述固定块6底部设置于托杆20顶端；所述固定块6上设置有活动杆连接孔19和灯控制开关15，所述活动杆连接孔19上设置有旋转活动杆18，所述旋转活动杆18上设置有灯支撑杆17，所述灯支撑杆17上设置有医用烤灯3；所述支撑托盘11底部设置有支撑脚10，所述支撑脚10底部设置有活动轮24；所述两个药品盒9设置于固定杆12两侧，所述两个药品盒9上均设置有防尘盖23；所述脚部支撑槽14上设置有软绵垫2；所述支杆5上设置有固定带16，所述固定带16上设置有连接扣4；所述活动杆21上设置有固定片8和螺栓调节槽22，所述螺栓调节槽22上设置有调节螺栓13。

使用本实用新型时，将患者受伤部位放于护理托架1上设置的脚部支撑槽14上的软绵2上，通过调节螺栓调节槽22上设置的调节螺栓13来调节活动杆21的高度，将护理托架1调节到患者合适高度，再将灯支撑杆17上设置的医用烤灯3通过旋转活动杆18调节到适当位置，最后将固定块6上设置的灯控制开关15打开即可。
