一种椎间植骨器的制作方法

本实用新型涉及一种医疗器械，具体涉及一种椎间植骨器。

背景技术：

在进行椎间植骨手术时，需要对椎间隙进行植骨，将一粒粒细小的碎骨骨组织放入椎间隙内，目前还没有专用的植骨器械，最常见的方法是用平镊小心的夹持骨组织，将骨组织一粒一粒的放入椎间隙内，由于每次平镊夹持的骨组织量较少，需要多次重复相同的动作，效率极其低下，且平镊夹持的骨块容易掉出，可能形成新的神经压迫源，此方法不仅无法准确计算植骨量，且大大延迟了手术时间，增加了病人的痛苦。

技术实现要素：

本实用新型是为了解决上述问题而进行的，目的在于提供一种椎间植骨器。

本实用新型提供了一种椎间植骨器，具有这样的特征，包括：套筒；活塞，可移动地设置在套筒内；以及手柄，设置在活塞上，用于握持来推动活塞，其中，套筒包括直管部以及与该直管部连通的渐变管部，直管部的管壁上设置有放入碎骨骨组织的缺口，渐变管部从始端到出口端的横截面是逐渐变小的。

在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，套筒的横截面为圆形、椭圆形、矩形中的任意一种，套筒上设置有刻度，刻度的单位是长度计量单位，用于计量椎间植骨器进入椎间隙的深度。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，横截面为矩形，矩形的四个角为圆角。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，缺口为矩形缺口，尺寸为10mm×20mm。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，活塞的外形与渐变管部内部形状相配。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，手柄上设置有刻度，刻度的单位是体积计量单位，用于计量推送的碎骨骨组织的体积。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，套筒、活塞、手柄的材料均为金属。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，套筒、活塞、手柄的材料为表面涂有纳米材料的金属。

另外，在本实用新型提供的椎间植骨器中，还可以具有这样的特征：其中，直管部的自由端设置有向管壁外延伸的挡片，用于方便握持套筒进行植骨。

实用新型的作用与效果

根据本实用新型所提供的椎间植骨器，具有这样的特征，包括：套筒；活塞以及手柄，其中，套筒包括直管部以及与该直管部连通的渐变管部，直管部的管壁上设置有放入碎骨骨组织的缺口，且套筒和手柄上均有刻度。因为本实用新型所提供的椎间植骨器设置有放入碎骨骨组织的缺口，使得碎骨骨组织放置很方便，缩短了手术准备时间；另外具有渐变管的头部在进行植骨时，可以准确对准椎间隙，减少植骨器对神经根及脊髓的损伤，减少手术损伤，方便了手术的进行；套筒上有刻度，刻度的单位是长度计量单位，可以准确判断植骨器进入椎间隙的深度，防止植骨过深或过浅；手柄上设置有刻度，刻度的单位是体积计量单位，用于计量推送的碎骨骨组织的体积。所以使用本实用新型所提供的椎间植骨器不仅能够精确计量植骨量和植骨深度，而且能减少对脊髓及神经根的损伤，在缩短手术时间的同时精确椎间植骨的植骨量和植骨位置，减轻病人的痛苦。

附图说明

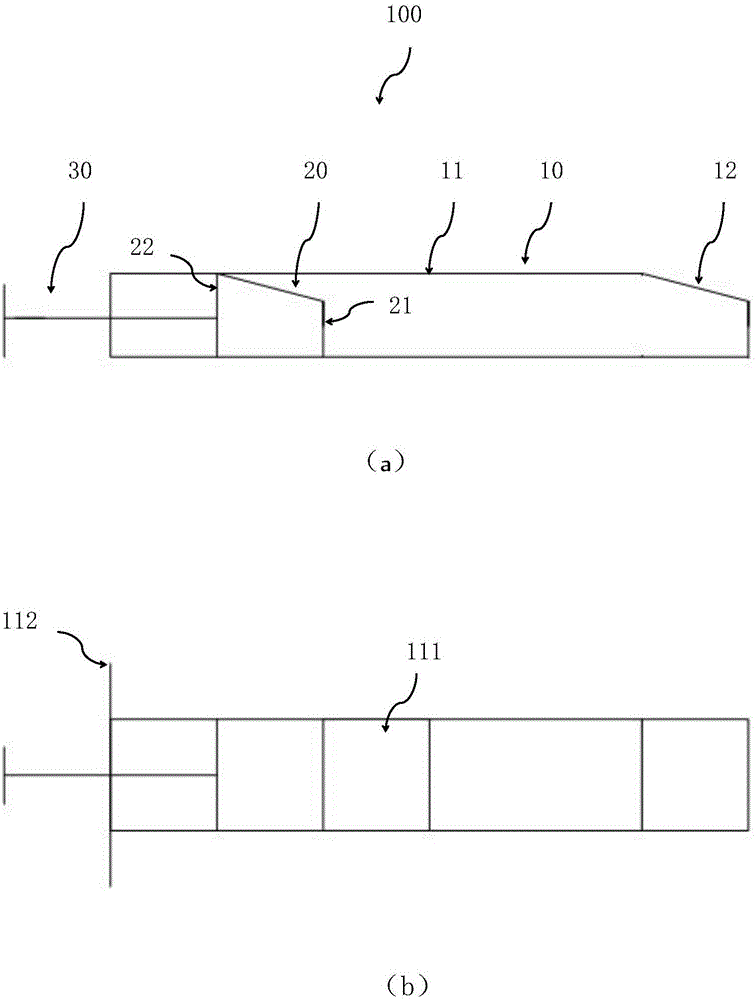

图1是本实用新型的实施例中一种椎间植骨器的示意图，其中，a为椎间植骨器的主视示意图，b为椎间植骨器的俯视示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图对本实用新型椎间植骨器作具体阐述。

图1是本实用新型的实施例中一种椎间植骨器的示意图，其中，a为椎间植骨器的主视示意图，b为椎间植骨器的俯视示意图。

如图1所示，椎间植骨器100包括套筒10、活塞20以及手柄30。

套筒10包括直管部11以及与该直管部连通的渐变管部12，套筒10侧面上设置有刻度，刻度的单位是长度计量单位，用于计算植骨器进入椎间隙的深度，套筒10的材料为金属，实施例中套筒10的材料为表面涂有银的不锈钢。

直管部11的管壁上设置有放入碎骨骨组织的缺口111，其中，缺口为矩形缺口，尺寸为10mm×20mm，直管部11的横截面为圆形、椭圆形、矩形中的任意一种，实施例中直管部11的横截面为矩形，矩形的四个角为圆角；直管部11的自由端还设置有向管壁外延伸的挡片112，用于方便握持套筒进行植骨。

渐变管部12的一端与直管部11相连通，渐变管部12从与直管部11相连通的一端到出口端的横截面是逐渐变小的。

活塞20可移动地设置在直管部11内，具有头端21和尾端22，活塞20的形状与渐变管部12内部形状相配。目的是可以将碎骨骨组织全部推送出去。尾端22到头端21的横截面是逐渐变小的，实施例中活塞20的横截面为矩形，活塞20的材料为金属，实施例中活塞20的材料为表面涂有银的不锈钢。

手柄30，呈细杆形状，固定连接在活塞20的一端上，用于握持来推动活塞20；手柄30侧面上设置有刻度，刻度的单位是体积计量单位，用于计量推送的碎骨骨组织的体积，即椎间植骨量。手柄30的材料为金属，实施例中手柄30的材料为表面涂有银的不锈钢。

椎间植骨器100使用说明

握持椎间植骨器100，将手柄30向直管部11的自由端方向拉，使直管部11中的活塞20的位置位于缺口111之外，将碎骨骨组织放入缺口111，将渐变管部12的出口端对准椎间隙，向前推动手柄30，从而推动活塞20将碎骨骨组织从渐变管部12的出口端送入椎间隙。

实施例的作用与效果

根据本实用新型所提供的椎间植骨器，具有这样的特征，包括：套筒；活塞以及手柄，其中，套筒包括直管部以及与该直管部连通的渐变管部，直管部的管壁上设置有放入碎骨骨组织的缺口。因为本实用新型所提供的椎间植骨器设置有放入碎骨骨组织的缺口,使得放置碎骨骨组织很方便快捷，缩短了手术准备时间，另外具有渐变管的头部在进行植骨时，可以准确对准椎间隙，方便了手术的进行，所以使用本实用新型所提供的椎间植骨器不仅可以缩短手术的时间，而且能减少骨缺损周围软组织的损伤，减轻病人的痛苦。

另外，本实施例提供的椎间植骨器手柄上设置有刻度，刻度的单位是体积计量单位，方便医生准确计算出椎间植骨手术在的植骨总量，从而有助于缩短手术时间。

进一步地，本实施例提供的椎间植骨器中套筒、活塞、手柄的材料均为金属，可以方便进行消毒，从而可以重复利用，降低使用成本。
