一种医用改良后输液避光套的制作方法

本实用新型涉及一种医用用品的技术领域，特别涉及一种可重复使用的输液避光套。

背景技术：

静脉输液治疗过程中，由于一些药物（维生素K1、氧氟沙星、硝普钠等）具有化学不稳定性，遇光变质变色，乃至于药物失去原有药效作用，甚至产生毒性，影响病人治疗效果，因此必须避光使用。而目前现有技术采用的是着色剂制成的避光器材或者是护理人员用黑色包装袋自制简易避光套，其不利于通用于输液避光，不能重复使用，不易观察其内部剩液位情况，也不方便临床运用于软包装输液袋避光，此外，随着护理信息化的快速发展，现有简易避光袋也极不方便护理人员静脉输液前进行移动电脑设备（Personal Digital Assistant，PDA）二维码扫描核对患者信息。

由于静脉输液治疗是临床一项基本护理操作内容，而目前有关辅助用品无法有效满足临床需求。因此急需要一种实用、方便、安全、效果显著的输液避光袋来为患者提供优质护理服务、实施科学高效护理。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，提供一种实用、经济、方便、安全的医用改良后输液避光套来为临床提供优质护理服务、实施科学高效护理，值得临床推广使用。

本实用新型的目的是这样实现的：一种医用改良后输液避光套，包括由黑色布料制成的避光套体，避光套体设置为长方形结构，在避光套体左右两端设置有尼龙子母扣；在所述避光套体上部设置二维码扫描窗口，在避光套体上设置由黑色布料制成并且将二维码扫描窗口挡住的扫描窗帘；在避光套体的下部设置观察窗口，观察窗口的下端延伸至避光套体下边缘上，在避光套体上设置由黑色布料制成并且将观察窗口挡住的观察窗帘。

本实用新型通过以上设计，具有以下特点：

1、本实用新型结构简单、成本低廉，操作简便、方便制作使用，有效提高工作内涵和工作效率。同时避光套污染后，及时更换清洗、消毒后即可，经济实用，易于向临床推广使用。

2、避光套体可以依据输液软包袋容积（100ml、250ml、500ml）设计成相应型号，以适用于不同药物静脉输液治疗。

3、避光套体设置为由双层黑色布料缝制而成长方形结构，双层黑色布料缝制成多个方形小格，在避光套体左右两端设置有尼龙子母扣将避光套体转化为上下中空、左右闭合的结构；所述避光套体上端设置有二维码扫描窗，方便PDA扫描；所述避光套下端设置有观察窗口，所述观察窗下端延伸至所述避光套下边缘上。

4、避光套设置有观察窗口，输液时护士可以很方便观察其输液瓶内液位高低，以便及时提醒护士更换输液液体，节约护士时间。

5、避光套设置有扫描窗口，静脉输液前护士可以很方便进行PDA二维码扫描核对患者信息，避免了以前先进行PDA二维码扫描后套好简易避光袋，节约护士时间。同时，使得静脉输液流程更加精细化、规范化。

6、长方形避光套体左右两端设置有尼龙子母扣可方便护士瞬间将避光套体转化为上下中空、左右闭合的结构，便利临床工作。

作为本实用新型的改进，所述扫描窗帘的上端与避光套体缝合，扫描窗帘的左端、右端、下端均通过第一魔术贴与避光套体连接。扫描窗帘上端连接可靠，通过魔术贴方便掀开扫描。

作为本实用新型的进一步改进，所述观察窗帘的上端与避光套体缝合，观察窗帘的左端、右端、下端均通过第二魔术贴与避光套体连接。观察窗帘上端连接可靠，通过魔术贴方便掀开观察输液瓶内液位高低情况。

作为本实用新型的进一步改进，所述避光套体为双层黑色布材料，双层黑色布材料通过缝制多行多列缝线分隔成若干个小方格。小方格使得避光套污染清洗后不易变形，可供临床长期反复使用。

作为本实用新型的进一步改进，在所述避光套体上设置标识，标识可防止护士工作太忙有时会忘记，提醒护士按照规范执行输液管理。

附图说明

图1为本实用新型的结构示意图。

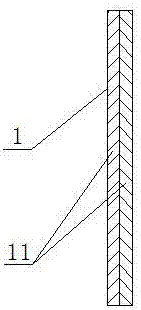

图2为图1中A－A向视图。

具体实施方式

如图1、2所示，医用改良后输液避光套，包括由双层黑色布料11制成的避光套体1，双层黑色布材料11通过缝制多行多列缝线分隔成若干个小方格2，在避光套体1的左右两端设置尼龙子母扣3、4。在避光套体1上设置标识12。在避光套体1的上部偏一侧设置二维码扫描窗口5，在避光套体1上设置由黑色布料制成并且将二维码扫描窗口5挡住的扫描窗帘6。扫描窗帘6的上端与避光套体1缝合，扫描窗帘6的左端、右端、下端均通过第一魔术贴7与避光套体1连接。

在避光套体1的下部设置观察窗口8，观察窗口8的下端延伸至避光套体1的下边缘上，在避光套体1上设置由黑色布料制成并且将观察窗口8挡住的观察窗帘9。观察窗帘9的上端与避光套体1缝合，观察窗帘9的左端、右端、下端均通过第二魔术贴10与避光套体1连接。

本避光套的使用方法说明如下：

对于一般患者：

根据医嘱输液量和药物选择大小合适的输液避光套，一般分为四种型号，分别为特大、大、中和小四种型号。具体尺寸如下：避光套体分别为特大号（20cm×25cm）、大号（15cm×20cm）、中号（10cm×15cm）和小号（8cm×10cm）；观察窗帘大小相同，统一为4cm×2.5cm；扫描窗帘大小相同，统一为4cm×3.5cm；观察窗口和扫描窗口长度和宽度比对应窗帘布料小1cm；避光药物配置完好后，将避光套套好在输液袋外面，连接好避光输液器，排好液体后，挂于输液架上，通过扫描窗进行输液前PDA扫描核对患者信息；输液巡视过程中，通过观察窗以便护士及时观察输液瓶内剩余液体液面情况；PDA扫描后和观察液面情况后通过魔术贴连接即可，使避光套处于完全闭合状态。
