一种动态心电和血压无线监护系统的制作方法

本实用新型涉及医疗监护设备领域，尤其涉及一种动态心电和血压无线监护系统。

背景技术：

动态心电图(Dynamic Electrocardio graph DCG)，又称Holter,是由美国物理学家Morman.J,Holter发明。是长程、动态的记录心电信息。动态心电图检查不影响人的学习、工作和生活，记录的是一个人24小时正常生活时的心电图，因此具有安全、方便、无痛苦、易于接受到特点，特别适合身体虚弱，不宜过多活动的心脏病患者。为临床医师诊断及治疗提供了大量有价值的信息，并且因其无创、可重复性强、已越来越成为临床不可缺少的有效工具，是临床分析病情、确立诊断、判断疗效重要的客观依据。

动态血压监测(ambulatory blood pressure monitoring,ABPM)是使用动态血压记录仪测定一个人日常生活状态下昼夜24小时内，每间隔一定时间内的血压值称为动态血压。ABPM克服了传统的偶测血压(OBP)的局限性，如：测量次数少、观察的误差，容易受到周围环境、体位、心理和体力活动等多种因素影响、不能可靠地反映血压的平均水平、各种环境条件下的血压变化，也不能反映出清醒和睡眠时血压动态改变及昼夜节律变化规律。ABMP可以客观地反映血压的实际水平与波动状况。因此，在临床上的运用显得尤为越来越重要。

随着社会的向前发展,心血管疾病的发病率迅速上升,已威胁人类身体健康,我国心脏病发病率远远高于其他疾病,但是资源比较紧张,心血管方面疾病都在大的医院进行治疗,患者只能去医院进行检查治疗,需要专业的人员,受时间地点距离的约束,不能在日常生活过程中进行自身干预。

目前,在中国普遍存在的高血压诊断模式是借助传统的听诊或臂式血压记在医院或者诊所用来确定用户的血压水平,越来越多的证据显示动态血压,家庭血压要优于医院或者诊所测得的血压,而医院用的动态血压检测仪体积庞大,使用不方便,并且采集存储后,须要专门的电脑和软件来分析,成本高,不易推广。

现有技术中的有线式动态心电检测系统,导联线长,测量时会随身体活动而晃动,由此造的干扰大,影响医生分析出正确的结果。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种动态心电和血压无线监护系统。

为实现上述目的，本实用新型可以通过以下技术方案予以实现：

一种动态心电和血压无线监护系统，包括动态心电和血压采集设备、体位检测模块和服务器；所述动态心电和血压采集设备包括心电采集模块、血压采集模块、蓝牙模块、微处理器、存储模块和3G通信模块，所述心电采集模块、血压采集模块、蓝牙模块、存储模块和3G通信模块分别与微处理器电连接，所述微处理器通过蓝牙模块与体位检测模块无线连接，所述微处理器通过3G通信模块与服务器无线连接。

进一步的，所述动态心电和血压采集设备还包括液晶显示电路，所述液晶显示电路与微处理器电连接。

进一步的，所述心电采集模块包括依次电连接的心电电极片、心电放大滤波电路和A/D转换电路，所述A/D转换电路的输出端与微处理器电连接，所述心电电极片通过心电导联线与心电放大滤波电路连接。

进一步的，所述血压采集模块包括袖带、气泵、泄气阀、压力传感器、差动放大电路、滤波放大电路和A/D转换电路，所述气泵、泄气阀和压力传感器分别通过气管与袖带连接，所述压力传感器、差动放大电路、滤波放大电路和A/D转换电路依次电连接，所述A/D转换电路的输出端、气泵和泄气阀分别与微处理器电连接。

进一步的，所述体位检测模块包括加速传感器、微处理模块、蓝牙模块和电池，所述加速传感器和蓝牙模块分别与微处理模块电连接，所述电池为加速传感器、微处理模块和蓝牙模块供电。

进一步的，所述体位检测模块安装在一次性心电电极片上并放置在人体胸部表面。

进一步的，所述加速度传感器为三轴加速传感器。

进一步的，所述微处理模块为低功耗单片机。

进一步的，所述电池为可充电钮扣电池。

本实用新型与现在技术相比，具有以下有益效果：

1、采用3G通信技术，高速率移动互联网数据传输，实现漫游功能，此功能业内领先；

2、具备心电异常触发血压采集，心电和血压相互佐证，为医生提供良好的参考依据；

3、具备体位检测功能；

4、具备体位异常触发血压采集功能；

5、体位检测模块所用电池待机时间长，并可循环使用。

附图说明

图1是本实用新型的结构示意图；

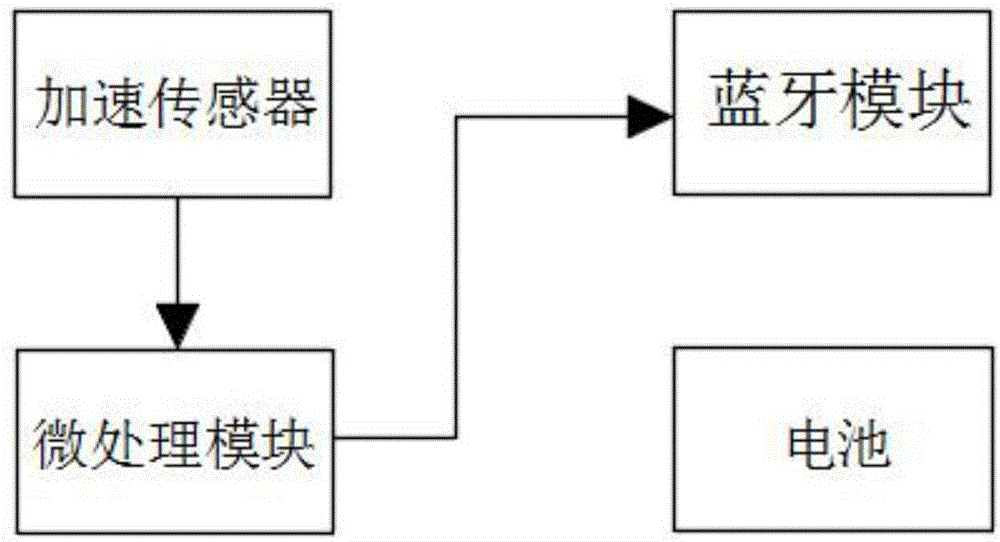

图2是本实用新型的体位检测模块的结构示意图。

具体实施方式

下面将结合附图以及具体实施方式对本实用新型作进一步的说明：

如图1所示，本实用新型所述的动态心电和血压无线监护系统，包括动态心电和血压采集设备、体位检测模块和服务器；动态心电和血压采集设备包括心电采集模块、血压采集模块、蓝牙模块、微处理器、存储模块和3G通信模块，心电采集模块、血压采集模块、蓝牙模块、存储模块和3G通信模块分别与微处理器电连接，微处理器通过蓝牙模块与体位检测模块无线连接，微处理器通过3G通信模块与服务器无线连接。动态心电和血压采集设备还包括液晶显示电路，液晶显示电路与微处理器电连接。微处理器把采集到的心电数据和血压数据,存储在存储模块,同时通过串口发送给3G通信模块，通过3G无线通信,远程服务器端接收到心电和血压数据,实现数据的无线传输。

心电采集模块包括依次电连接的心电电极片、心电放大滤波电路和A/D转换电路，A/D转换电路的输出端与微处理器电连接，心电电极片通过心电导联线与心电放大滤波电路连接。其基本原理通过心电导联线和心电电极片从病人身上取得心电信号，心电信号经过心电放大滤波电路来放大、滤波，放大并滤波后的心电信号通过A/D转换电路由模拟信号转换为数字信号。

血压采集模块包括袖带、气泵、泄气阀、压力传感器、差动放大电路、滤波放大电路和A/D转换电路，气泵、泄气阀和压力传感器分别通过气管与袖带连接，压力传感器、差动放大电路、滤波放大电路和A/D转换电路依次电连接，A/D转换电路的输出端、气泵和泄气阀分别与微处理器电连接。测量时,使用者将袖卷绕在手臂上,微处理器控制气泵对袖带进行充气,当血管跳动时,袖带里的气压也会变化,压力传感器采集到压力的变化并经过差动放大电路、滤波放大电路和A/D转换电路将数据送给微处理器处理。微处理器控制气泵的开启和关闭,血压测量完毕后,微处理器控制泄气阀把袖带的气体放出。

如图2所示，体位检测模块包括加速传感器、微处理模块、蓝牙模块和电池，加速传感器和蓝牙模块分别与微处理模块电连接，电池为加速传感器、微处理模块和蓝牙模块供电。加速传感器采用飞思卡尔半导体公司的MMA7455L三轴加速传感器，作为患者体位的感知设备，将三轴加速度的变化转换为电信号，结合模型算法，测量患者体位信息。微处理模块采用了Silabs公司低功耗单片机EFM8LB12F64E，微处理模块通过IIC总线控制MMA7455L三轴加速传感器，读取到的体位信息通过Microchip公司的低功耗蓝牙RN4020传输到动态心电记录器中。电池采用可充电纽扣电池供电，整体外形为圆形，在设备底部嵌有凹型金属按扣，其与标准的一次性心电电极片的凸型金属按扣完全匹配，底部还有镀金充电接触触点，将其放在专用充电底座上，10分钟左右即可充满电，不影响动态心电记录器连续使用，一次充电可以工作48小时。充满电的体位检测模块将其扣在一次性心电电极片上，然后牢固贴在人体胸部表面。人体的手臂、大腿、胸部、腰部都可以放置体位检测模块，经过评估，人体胸部是反应人体体位信息最可靠的位置，所以选择将内嵌蓝牙功能的体位检测模块放置在人体胸部表面，这样体位检测模块中的加速度传感器采集到的体位信息与人体的胸部所处位置信息完全一致。

当使用者的体位变化异常时，例如一些人某种体位使心脏在胸腔发生位移,可使该部位心肌复极异常，从而出现ST-T改变；由于体位对R存在明显影响，所以体位对心电轴必然产生影响，因心电轴的计算是由标I和标III导联QRS波群电压综合值产生的,综上所述体位变化引起心电变化,所以需要对体位检测的结果，及时触发血压采集,同时监测体位和动态血压可以帮助医生及时找到患者出现症状的原因。

心电异常触发血压采集，由于心电和血压有一定关联，当人的心率过快，过慢，停止的情况下，血压也会跟着变高，变低，因此当人的心率过慢，过快，停止的情况下时,立即触发血压采集,同时监测动态心电图和动态血压可以帮助医生及时找到患者出现症状的原因。

对于本领域的技术人员来说，可根据以上技术方案以及构思，做出其他各种相应的改变以及变形，而所有的这些改变和变形都应该属于本实用新型权利要求的保护范围之内。
