一种扫经笔的制作方法

本实用新型涉及医疗设备技术领域，尤其涉及一种扫经笔。

背景技术：

扫穴治疗是一种新型疗法。通过辨证，以刷子采用一定的手法，轻扫患者的经络、穴位可以起到缓解疼痛，起到治疗疾病的作用，并可用扫穴来代替小儿推拿手法来治疗小儿常见病，目前没有类似的治疗方法，也没有配套的器具可以使用。

现在扫穴治疗使用的配套器具暂时以生活用的刷子改造后代替使用。但是，生活中使用的刷子不仅在外观上不雅观，而且尺寸和形状都不利于临床操作，不能满足扫穴治疗的治疗需要。而且，生活中所用的刷子的刷毛通常采用塑料或者人工尼龙纤维材料制成，不适宜直接和皮肤接触。市面上类似的产品，还有以美容减肥排毒为目的生产设计的五行经络刷和循环能量经络笔，但是，前者的结构和材质都不适于扫穴治疗的需要，后者则是通过电疗刺激经络达到促进新陈代谢、改善循环的目的，也不适于扫穴治疗的需要。

综上所述，现有技术中缺少一种适合扫穴治疗的工具或设备。

技术实现要素：

本实用新型旨在设计一种适合扫穴治疗的工具，以满足不同年龄，病情等多族群患者的需要。

一种扫经笔，包括本体和刷头，其中所述本体为杆状结构，所述刷头设置在所述本体端部；所述刷头的直径大于或等于所述本体的直径，所述刷头包括多根刷丝，所述刷丝沿所述刷头表面均匀分布且沿本体方向延伸。

为便于操作，在身体不同区域进行扫穴治疗，所述本体包括远离所述刷头一端的第一端和靠近所述刷头的第二端，所述第一端的直径小于所述第二端的直径，所述刷丝设置在所述第二端。

如果患者同时需要点穴治疗，为便于医生操作，所述第一端设置有远红外磁石，无需更换工具即可以依次完成两种治疗操作。

为确保不会划伤皮肤，提高治疗安全性，所述远红外磁石的外端面呈圆弧形。

为便于手持，优选的，所述本体的长度为150至200mm，所述刷丝的长度为70至90mm，所述第二端的直径为20至40mm，所述第一端的直径为10至20mm。

由于儿童的身体尺寸远小于成人，且皮肤柔嫩，为了便于儿童治疗时使用，所述第一端也设置有刷头，设置在所述第一端的刷头的刷丝长度小于设置在所述第二端的刷头的刷丝长度。

根据儿童的生理特点，优选的，所述本体的长度为150至200mm，所述刷丝的长度为70至90mm，设置在所述第一端的刷头的刷丝长度为30至50mm，设置在所述第二端的刷头的刷丝长度为70至90mm。

优选的，所述本体由木材制成。

为提高疗效，降低过敏反应的发生率，所述刷丝由植物根茎制成。

本实用新型中所提供的扫经笔，特别针对扫经疗法设计，可以有针对性的使用于不同族群的患者，根据治疗需要进行操作，无需频繁更换，便于医生长时间手持进行操作。其中刷丝选用天然中草药的根茎制成，不但绿色环保无污染，而且能进一步发挥中草药药物的药效，增强治疗效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

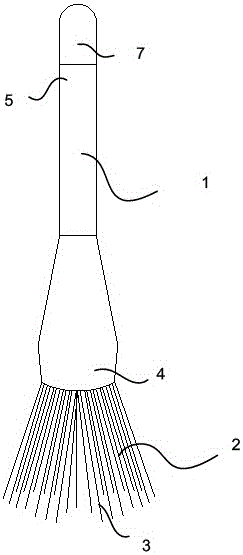

图1为本实用新型所提出的扫经笔第一种实施例的结构示意图；

图2为本实用新型所提出的扫经笔第二种实施例的结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1所示为本实用新型所公开的扫经笔一种实施例的结构示意图。如图1所示，本实施例中所公开的扫经笔主要由本体1和刷头2组成。其中本体1为杆状结构，便于治疗的医师手持。刷头2的直径大于或等于本体1的直径。一种优选的方式是设置在本体1的端部并沿本体1方向延伸，呈发射形布设。本体1用于供治疗者手持进行扫经治疗，刷头2与患者皮肤直接接触。在本实施例中，刷头2由多根刷丝3组成，刷丝3沿刷头2表面均匀分布。除了用于采用一定的手法扫过患者穴位、经络的作用之外，刷头2还用于同时增加疗效，所以，在本实施例中，刷丝3优选由中草药的根部或茎部的天然材料制成，所选用的中草药具有一定的硬度，以保证整个刷丝3的软硬适中，不会使得患者感觉到不适。同时，设置有刷头2的本体1端部具有圆滑的表面，以保证刷丝3均匀分布之后可以形成圆润的边缘，避免在治疗过程中划伤患者皮肤。

在本体1的另一端设置有远红外磁石6，远红外磁石6设计呈半圆形，其直径基本与本体1的第一端5一致并与所述本体1固定或一体成型，半圆形的表面凸出与本体1。通过此种设计，在扫经治疗的过程中，如果遇到较小的区域，使用扫经笔的扫穴不容易操作，或者患者需要点穴治疗时，则可以通过远红外磁石6进行点穴治疗，远红外磁石6同时可以改善血液循环，增强新陈代谢，起到加强对局部的治疗作用。治疗过程中无需更换工具，非常便捷。

在本实施例中，本体1上设置有远红外磁石6的一端定义为第一端5，设置有刷头2的一端定义为第二端4。为了使用于不同治疗区域的需要，第一端5的直径小于第二端的直径。为了便于治疗者长时间手持进行治疗，同时使得扫经笔可以准确的触及经络穴位。本体1的长度优选为150mm至200mm，刷丝3的长度优选为70mm至90mm。其中第二端4的直径为20mm至40mm, 第一端5的直径为10mm至20mm。

儿童治疗时，患者体型小、皮肤柔嫩，现有的刷子太大、应用不便。而且现有的刷子的刷丝材质粗糙，对皮肤刺激大，儿童不易接受。为克服上述问题，如图2所示，本实用新型的第二实施例中还公开了一种适用于儿童的扫经笔。本实施例所公开的扫经笔同样有本体1和刷头组成，其中本体1为杆状结构，本体1两端均设置有刷头2、7。两端的刷头2、7均有多根刷丝3组成，刷丝3沿刷头2、7表面均匀分布，且分别沿远离本体1的方向相背离延伸。刷丝3优选由中草药的根部或茎部的天然材料制成，所选用的中草药具有一定的硬度，以保证整个刷丝的软硬适中。本实施例中的刷丝3的直径小于第一种实施例中刷丝的直径，以使得刷丝更软，更容易被儿童接受。本体1两端端部均具有圆滑的表面，以保证刷丝均匀分布之后可以形成圆润的边缘。

本体1的两端分别定义为第一端5和第二端4，其中第一端5的直径小于第二端4的直径，第一端5主要用于为体型较小的儿童进行治疗。具体来说，本体1的长度优选在150mm至200mm之间, 设置在第一端5的刷丝长度在30mm至50mm之间，设置在第二端4的刷丝的长度优选在70mm至90mm之间。其中第二端4的直径优选在20mm至40mm之间，第一端5的直径为优选10mm至20mm之间。在本实用新型的实施例中，设置在第一端4和第二端5的刷丝3的总长度占整个扫经笔的比例大约为0.5～0.75：1，便于长时间手持且同时可以满足绝大多数治疗时的实际需要。刷头2和7还可以利用套筒设计成相对比本体1可拆卸的，根据穴位的位置和大小，对一端的刷头或者两端的刷头进行更换。

在上述两个实施例中，本体优选为采用木材制作，避免采用塑料或其它人造材料，降低患者出现过敏情况的概率。

本实用新型上述两个实施例所提供的扫经笔，针对扫经疗法设计，可以有针对性的使用于不同族群的患者，根据治疗需要进行操作，无需频繁更换，便于医生长时间手持进行操作。其中刷丝选用天然中草药的根茎制成，不但绿色环保无污染，而且能发挥药物的药效，增强治疗效果。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
