助产消毒装置的制作方法

背景技术：
：帮助产妇顺利的完成分娩，保证婴儿和产妇的安全健康是妇产科医生的主要工作目的，通过医务人员的助产操作，能够帮助产妇顺利分娩，正确的引导产妇进行分娩用力，必要时使用助产工具或手段进行辅助分娩，在助产操作中，必须保证无菌洁净，以免造成产妇感染，目前，缺少一种能够在助产操作中对助产人员及所用工具进行全面消毒杀菌清洁的消毒装置。

技术实现要素：
：本实用新型的目的是提供一种在对助产过程进行消毒和杀菌清洁时安全高效、省时省力的助产消毒装置。

本实用新型的技术方案是：包括底层集成主柜，其特征是在底层集成主柜前侧设置有管路维修前盖，管路维修前盖前侧设置有开盖把手，管路维修前盖左侧设置有器具消毒机，器具消毒机前侧设置有消毒控制板，消毒控制板前侧设置有数字显示板，数字显示板右侧设置有消毒机开关，消毒机开关右侧设置有消毒指示灯，消毒机开关下侧设置有功能控制按钮，消毒控制板下侧设置有消毒密封窗，消毒密封窗左侧设置有密封轴承，消毒密封窗右侧设置有密封窗拉柄，消毒密封窗后侧设置有高温消毒层，底层集成主柜后侧设置有排水管，排水管下侧设置有电源导线，电源导线下侧设置有安全插头，底层集成主柜上侧设置有上层消毒柜，上层消毒柜上侧设置有消毒液投放管，消毒液投放管上侧设置有投放密封盖，上层消毒柜前侧设置有自动烘干器，自动烘干器下侧设置有烘干口，烘干口后侧设置有红外线探测头，自动烘干器右侧设置有液压冲手器，液压冲手器下侧设置有冲洗箱，冲洗箱前侧设置有伸手口，伸手口后侧设置有排液口，冲洗箱右侧设置有双管冲洗器，双管冲洗器上侧设置有控制阀，双管冲洗器下侧设置有消毒冲洗管，消毒冲洗管右侧设置有清水冲洗管，清水冲洗管下侧设置有冲洗池，上层消毒柜后侧设置有供水总管，底层集成主柜内部设置有水池内槽，水池内槽下侧设置有内槽接水管，内槽接水管左侧设置有三通管，三通管左侧设置有废水槽接管，废水槽接管上侧设置有冲手器废水槽，水池内槽右侧设置有内部总电线，内部总电线左侧设置有接电分线器，接电分线器后侧设置有冲洗器接管盒，冲洗器接管盒后侧设置有冲洗供水管，冲洗器接管盒上侧设置有消毒液稀释器，消毒液稀释器后侧设置有稀释供水管，冲洗器接管盒左侧设置有供压器，供压器后侧设置有供压器接水管，供压器左侧设置有烘干器固定座，液压冲手器两侧设置有辅助冲洗弯管，辅助冲洗弯管内侧设置有侧位冲洗头，液压冲手器下侧设置有距离感应器，距离感应器两侧设置有主喷射管，主喷射管下侧设置有喷射头。

作为优选，所述底层集成主柜下侧设置有防滑底掌。

作为优选，所述烘干口下侧设置有吸水垫。

作为优选，所述液压冲手器前侧设置有启动指示灯。

本实用新型有益效果是：本实用新型结构简单，使用方便，在对助产过程进行消毒和杀菌清洁时能够为医务人员提供自动的消毒冲洗功能，消毒效果好且效率高，为助产过程中的无菌洁净环境提供了保障。

附图说明：

附图1为本实用新型结构示意图。

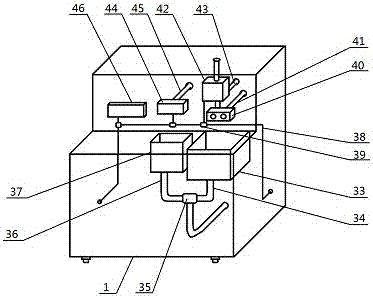

附图2为本实用新型底层集成主柜的内部结构示意图。

附图3为本实用新型液压冲手器的结构示意图。

图中１、底层集成主柜，２、管路维修前盖，３、开盖把手，４、器具消毒机，５、消毒控制板，６、数字显示板，７、消毒机开关，８、消毒指示灯，９、功能控制按钮，10、消毒密封窗，11、密封轴承，12、密封窗拉柄，13、高温消毒层，14、排水管，15、电源导线，16、安全插头，17、上层消毒柜，18、消毒液投放管，19、投放密封盖，20、自动烘干器，21、烘干口，22、红外线探测头，23、液压冲手器，24、冲洗箱，25、伸手口，26、排液口，27、双管冲洗器，28、控制阀，29、消毒冲洗管，30、清水冲洗管，31、冲洗池，32、供水总管，33、水池内槽，34、内槽接水管，35、三通管，36、废水槽接管，37、冲手器废水槽，38、内部总电线，39、接电分线器，40、冲洗器接管盒，41、冲洗供水管，42、消毒液稀释器，43、稀释供水管，44、供压器，45、供压器接水管，46、烘干器固定座，47、辅助冲洗弯管，48、侧位冲洗头，49、距离感应器，50、主喷射管，51、喷射头，52、防滑底掌，53、吸水垫，54、启动指示灯。

具体实施方式：助产消毒装置，包括底层集成主柜1，其特征是在底层集成主柜1前侧设置有管路维修前盖2，管路维修前盖2前侧设置有开盖把手3，管路维修前盖2左侧设置有器具消毒机4，器具消毒机4前侧设置有消毒控制板5，消毒控制板5前侧设置有数字显示板6，数字显示板6右侧设置有消毒机开关7，消毒机开关7右侧设置有消毒指示灯8，消毒机开关7下侧设置有功能控制按钮9，消毒控制板5下侧设置有消毒密封窗10，消毒密封窗10左侧设置有密封轴承11，消毒密封窗10右侧设置有密封窗拉柄12，消毒密封窗10后侧设置有高温消毒层13，底层集成主柜1后侧设置有排水管14，排水管14下侧设置有电源导线15，电源导线15下侧设置有安全插头16，底层集成主柜1上侧设置有上层消毒柜17，上层消毒柜17上侧设置有消毒液投放管18，消毒液投放管18上侧设置有投放密封盖19，上层消毒柜17前侧设置有自动烘干器20，自动烘干器20下侧设置有烘干口21，烘干口21后侧设置有红外线探测头22，自动烘干器20右侧设置有液压冲手器23，液压冲手器23下侧设置有冲洗箱24，冲洗箱24前侧设置有伸手口25，伸手口25后侧设置有排液口26，冲洗箱24右侧设置有双管冲洗器27，双管冲洗器27上侧设置有控制阀28，双管冲洗器27下侧设置有消毒冲洗管29，消毒冲洗管29右侧设置有清水冲洗管30，清水冲洗管30下侧设置有冲洗池31，上层消毒柜17后侧设置有供水总管32，底层集成主柜1内部设置有水池内槽33，水池内槽33下侧设置有内槽接水管34，内槽接水管34左侧设置有三通管35，三通管35左侧设置有废水槽接管36，废水槽接管36上侧设置有冲手器废水槽37，水池内槽33右侧设置有内部总电线38，内部总电线38左侧设置有接电分线器39，接电分线器39后侧设置有冲洗器接管盒40，冲洗器接管盒40后侧设置有冲洗供水管41，冲洗器接管盒40上侧设置有消毒液稀释器42，消毒液稀释器42后侧设置有稀释供水管43，冲洗器接管盒40左侧设置有供压器44，供压器44后侧设置有供压器接水管45，供压器44左侧设置有烘干器固定座46，液压冲手器23两侧设置有辅助冲洗弯管47，辅助冲洗弯管47内侧设置有侧位冲洗头48，液压冲手器23下侧设置有距离感应器49，距离感应器49两侧设置有主喷射管50，主喷射管50下侧设置有喷射头51。在使用助产消毒装置对助产过程进行全面消毒清洁处理时，将设备整体固定在合适的位置，分别接通排水管14和供水总管32，保证水源供应和废水排放畅通，使用电源导线15的安全插头16连通电源，在需要对使用的器具进行消毒处理时，可先在冲洗池31内通过双管冲洗器27的消毒冲洗管29和清水冲洗管30进行冲洗清洁，在将器具放入器具消毒机4的高温消毒层13内，关闭消毒密封窗10，按下消毒控制板5前侧的消毒机开关7，使用功能控制按钮9启动消毒处理，完成对器具的快速消毒，在需要对医务人员的双手进行冲洗杀菌清洁时，可先通过双管冲洗器27的消毒冲洗管29和清水冲洗管30进行冲洗清洁，先通过消毒液稀释器42中的稀释消毒液进行冲洗，再使用清水洗净，再将双手从冲洗箱24前侧的伸手口25伸入，液压冲手器23下侧的距离感应器49感应到手部后会自动启动供压器44进行喷射冲洗，通过辅助冲洗弯管47内侧的侧位冲洗头48和主喷射管50下侧的喷射头51完成冲洗，冲洗完成后可将双手置于自动烘干器20下侧进行自动烘干完成整个杀菌清洁过程，废水会收集在冲手器废水槽37和水池内槽33中通过内槽接水管34和废水槽接管36排出。

作为优选，所述底层集成主柜1下侧设置有防滑底掌52，这样设置能够防止底层集成主柜1底部发生滑动偏移。

作为优选，所述烘干口21下侧设置有吸水垫53，这样设置能够将吹下的水滴吸收，方便清洁处理。

作为优选，所述液压冲手器23前侧设置有启动指示灯54，这样设置能够为医务人员提供冲洗指示信息，方便医务人员更好的使用设备。
