一种介入诊疗科医疗架的制作方法

本实用新型属于介入诊疗科医疗器械技术领域，涉及一种介入诊疗科医疗架。

背景技术：

现有医疗架上方一般会设置架板，用于放置医疗器械，为了避免液体药物在医疗架上打翻导致药物洒在架板上，通常会在架板上放置带有下水孔的网板，使液体药物流入下方的架板上，但液体药物一旦流入架板，就会快速挥发，会对室内空气造成污染，因此有必要进行改进。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种避免液体药物打翻后快速挥发的介入诊疗科医疗架。

本实用新型的目的可通过下列技术方案来实现：一种介入诊疗科医疗架，包括支架和固定在支架上的矩形架板，其特征在于：架板顶边四边分别设有条形围板，四块围板与架板顶面形成安装槽，还包括矩形板状支撑板，支撑板底面设有若干横纵交错设置的条形板状支撑条，横向和纵向设置的支撑条分别与支撑板长边和宽边平行，且支撑板底面通过若干支撑条分隔形成若干储水槽，储水槽槽底对应的支撑板上分别设有下水孔，相邻储水槽靠近支撑板的支撑条上设有通水孔，支撑板置于架板上方，支撑板底面朝向架板顶面设置，支撑条置于安装槽内，储水槽槽口对应的支撑条下方长边与架板顶面密封相抵，并合围形成储水腔，围板上方长边与架板顶面的距离大于通水孔与架板顶面的距离。

将医疗器械和药瓶均置于支撑板上，一旦药瓶打翻，则液体药物会通过下水孔流入独立设置的储水腔内，避免在架板上散开，以避免快速挥发，当液体药物过多，则会通过通水孔进入相邻的储水腔，之后可以打开支撑板，以利用工具快速清理架板上的药物，以避免液体药物快速挥发污染空气。

在上述的一种介入诊疗科医疗架中，所述的支撑板底面具有四条分别靠近支撑板四边设置的支撑条，且靠近支撑板四边的四条支撑条外侧面分别与四块围板内侧面贴合。

因此结构更加紧凑，安装更加方便。

在上述的一种介入诊疗科医疗架中，所述的围板上方长边与支撑板底面密封相抵。

在上述的一种介入诊疗科医疗架中，所述的支撑条下方长边和围板上方长边上分别设有条形密封条。

因此密封效果更好。

与现有技术相比，本实用新型具有如下优点：

将医疗器械和药瓶均置于支撑板上，一旦药瓶打翻，则液体药物会通过下水孔流入独立设置的储水腔内，避免在架板上散开，以避免快速挥发，当液体药物过多，则会通过通水孔进入相邻的储水腔，之后可以打开支撑板，以利用工具快速清理架板上的药物，以避免液体药物快速挥发污染空气。

附图说明

图1是支撑板仰视图。

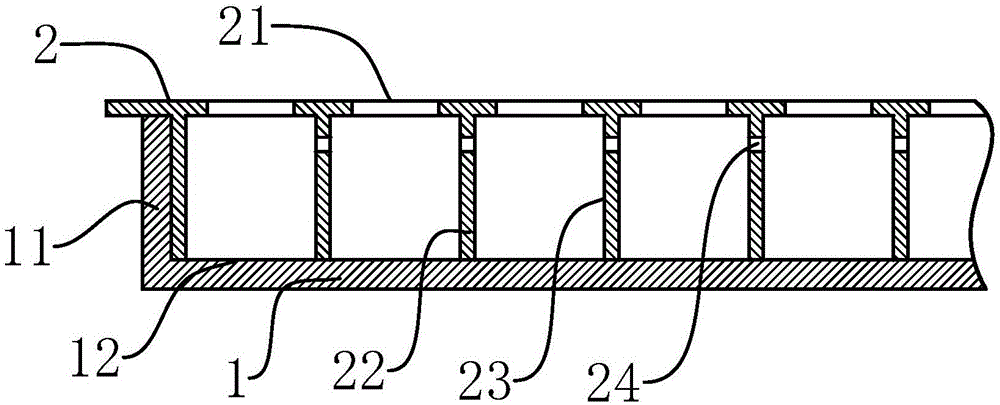

图2是本医疗架局部剖视图。

图中，

1、架板；11、围板；12、安装槽；

2、支撑板；21、下水孔；22、支撑条；23、储水槽；24、通水孔。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种介入诊疗科医疗架，包括支架和固定在支架上的矩形架板1，架板1顶边四边分别设有条形围板11，四块围板11与架板1顶面形成安装槽12，还包括矩形板状支撑板2，支撑板2底面设有若干横纵交错设置的条形板状支撑条22，横向和纵向设置的支撑条22分别与支撑板2长边和宽边平行，且支撑板2底面通过若干支撑条22分隔形成若干储水槽23，储水槽23槽底对应的支撑板2上分别设有下水孔21，相邻储水槽23靠近支撑板2的支撑条22上设有通水孔24，支撑板2置于架板1上方，支撑板2底面朝向架板1顶面设置，支撑条22置于安装槽12内，储水槽23槽口对应的支撑条22下方长边与架板1顶面密封相抵，并合围形成储水腔，围板11上方长边与架板1顶面的距离大于通水孔24与架板1顶面的距离。

进一步的，支撑板2底面具有四条分别靠近支撑板2四边设置的支撑条22，且靠近支撑板2四边的四条支撑条22外侧面分别与四块围板11内侧面贴合。围板11上方长边与支撑板2底面密封相抵。支撑条22下方长边和围板11上方长边上分别设有条形密封条。

将医疗器械和药瓶均置于支撑板2上，一旦药瓶打翻，则液体药物会通过下水孔21流入独立设置的储水腔内，避免在架板1上散开，以避免快速挥发，当液体药物过多，则会通过通水孔24进入相邻的储水腔，之后可以打开支撑板2，以利用工具快速清理架板1上的药物，以避免液体药物快速挥发污染空气。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了架板1、围板11、安装槽12、支撑板2、下水孔21、支撑条22、储水槽23、通水孔24等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
