一种新型医用托盘的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型医用托盘。

背景技术：

目前在临床护理工作中，医护人员需要经常性的端着托盘出入病房，对病人实施各项细致的护理操作。由于托盘不带隔板，所有的物品均散放在托盘内，在行走时容易产生滑动，容易被碰倒非常不方便，也有些药品容易散落在托盘内，影响使用卫生，给医务人员增加了工作负担，也有的医护人员为贪图方便，把治疗托盘直接放于病床上，病人翻身或者蹬腿踢翻托盘的现象时有发生，导致护理操作的不严谨性、不规范化，对药品起不到保护作用，甚至造成医患关系紧张。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型医用托盘。

本实用新型解决技术问题采用的技术方案为：一种新型医用托盘，包括托盘，所述托盘上设置有隔板和盖板，所述盖板上设置有盖板把手，所述盖板把手内设置有吸磁片，所述盖板内设置有放药格和工具槽，所述托盘底部设置有活动板，所述活动板一端设置有活动绳，所述活动板底部设置有伸缩杆，所述伸缩杆底部设置有固定杆，所述固定杆通过固定螺栓与伸缩杆连接在一起，所述固定杆底部设置有固定支撑盘。

所述托盘内设置有量杯和体温计存放桶，所述托盘一端设置有推拉把手。

所述放药格内设置有放药瓶和放药盒，所述工具槽内设置有取药工具。

所述托盘底部设置有左固定块和右固定块，所述左固定块上设置有挂钩，所述挂钩上设置有便捷药包。

所述右固定块底部设置有垃圾桶，所述垃圾桶通过连接杆与左固定块连接在一起。

所述固定支撑盘底部设置有支撑腿，所述支撑腿底部设置有万向轮。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用方便，省时省力，成本较低，盖板内设置的放药格和工具槽能够固定药品及工具，防止滑动造成药品混乱及污染，减轻了医护人员的工作负担。

附图说明

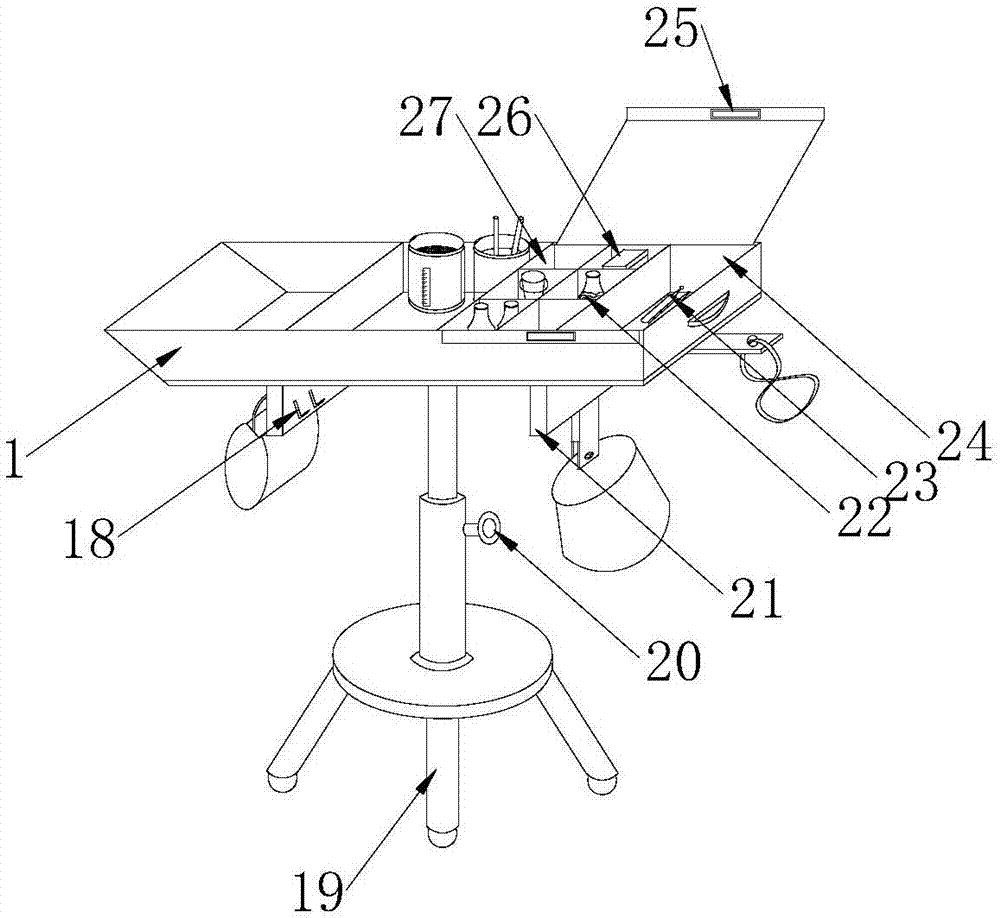

附图1为本实用新型的结构示意图。

附图2为本实用新型盖板的内部结构图。

具体实施方式

下面结合附图1、2对本实用新型做以下详细说明。

如图1、2所示，本实用新型包括托盘1，所述托盘1上设置有隔板2和盖板5，所述盖板5上设置有盖板把手9，所述盖板把手9内设置有吸磁片25，所述盖板1内设置有放药格27和工具槽24，所述托盘1底部设置有活动板6，所述活动板6一端设置有活动绳7，所述活动板6底部设置有伸缩杆14，所述伸缩杆14底部设置有固定杆15，所述固定杆15通过固定螺栓20与伸缩杆15连接在一起，所述固定杆15底部设置有固定支撑盘16；所述托盘1内设置有量杯3和体温计存放桶4，所述托盘1一端设置有推拉把手8；所述放药格27内设置有放药瓶22和放药盒26，所述工具槽24内设置有取药工具23；所述托盘1底部设置有左固定块12和右固定块21，所述左固定块12上设置有挂钩18，所述挂钩18上设置有便捷药包13；所述右固定块21底部设置有垃圾桶11，所述垃圾桶11通过连接杆10与左固定块21连接在一起；所述固定支撑盘16底部设置有支撑腿19，所述支撑腿19底部设置有万向轮17。

使用本实用新型时，将放药瓶22和放药盒26放入放药格27内，将取药工具23放入工具槽24内，通过盖板把手9合上盖板5，盖板5起到保护药品及工具的作用，再将伸缩杆14通过固定螺栓20调节到适当位置，最后将托盘1通过推拉把手8推入病房即可。
