一种易拆卸轮椅的制作方法

本实用新型涉及医疗器械领域，尤其涉及的是一种易拆卸轮椅。

背景技术：

轮椅一般包括座架、前架、扶手架、车轮等几大部分，为了方便运输和贮存，市场上的轮椅常被设计成可拆卸样式的，将轮椅的前架、座架等零部件拆卸后方便放置于车内进行运输，但这类可拆卸轮椅大多采用螺栓螺母的连接方式，拆卸时需要专用的工具，且拆卸所需时间长，不够便捷，亟需一种容易拆卸的轮椅结构，提供较为方便快捷的连接与拆卸方式。

因此，现有技术还有待于改进和发展。

技术实现要素：

本实用新型的目的在于提供一种易拆卸轮椅，以解决现有技术的轮椅结构拆卸困难、步骤繁琐，不够方便快捷的技术问题。

本实用新型的技术方案如下：

一种易拆卸轮椅，包括车架和手推管，所述手推管连接于所述车架顶部，所述车架包括扶手架、靠背架、座架和前架，所述扶手架固连于所述靠背架前方，所述靠背架的中部还设置有座架，所述座架的前端可拆卸地连接所述前架，还包括设置于车架底部带动轮椅行走的车轮，其中，还包括插销，所述前架插入所述座架并通过所述插销连接于座架的前端。

所述的易拆卸轮椅，其中，所述插销设置为截面为C形的插销，包括C形的销体，所述销体开口端设置有紧固所述前架和座架的卡合部，所述销体的中部连接一柱状的销部。

所述的易拆卸轮椅，其中，所述前架和座架上设置有相对的通孔，所述插销的销部贯穿所述前架和座架上相对的通孔，所述卡合部卡紧所述前架和座架。

所述的易拆卸轮椅，其中，所述车轮包括前轮和后轮，所述前轮为万向轮。

所述的易拆卸轮椅，其中，所述手推管和所述靠背架通过一旋钮连接，所述旋钮包括旋钮头和螺杆部，所述螺杆部上设置有螺纹。

所述的易拆卸轮椅，其中，所述手推管还包括供推轮椅者握紧的把手。

所述的易拆卸轮椅，其中，所述扶手架和靠背架的之间设置有防护部。

本实用新型的有益效果：本实用新型通过提供一种易拆卸轮椅，前架和座架之间通过C形插销连接，只要拔出C形插销即可把前架从座架上拆卸下来，插销结构巧妙，通过其卡合部卡紧前架和座架来固定两架体，提供较为方便快捷的连接与拆卸方式，解决了现有技术的轮椅结构拆卸困难、步骤繁琐，不够方便快捷的技术问题。

附图说明

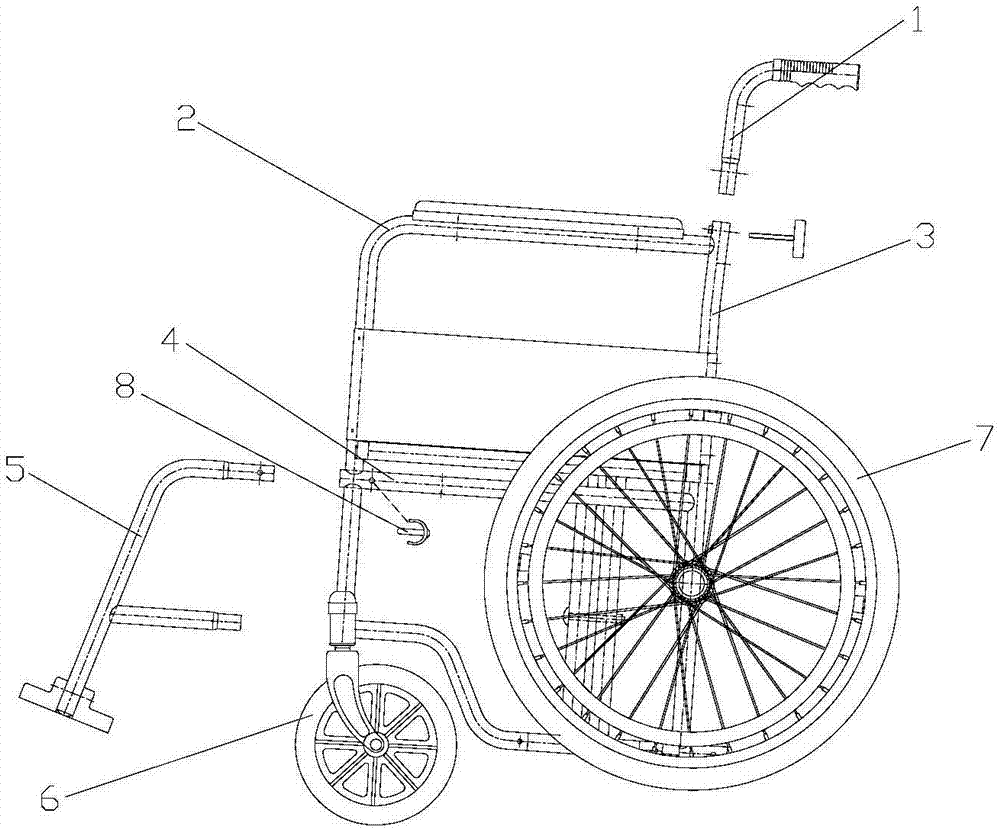

图1是本实用新型的结构拆解图。

图2是本实用新型的整体结构示意图。

图3是本实用新型中的插销的结构示意图。

图4是本实用新型中的插销连接前架和座架的装配图。

具体实施方式

为使本实用新型的目的、技术方案及优点更加清楚、明确，以下参照附图并举实施例对本实用新型进一步详细说明。

参阅图1和图2，本实用新型提供一种易拆卸轮椅，包括车架和手推管1，所述手推管1连接于所述车架顶部，所述车架包括扶手架2、靠背架3、座架4和前架5，所述扶手架2固连于所述靠背架3前方，所述靠背架3的中部还设置有座架4，座架4上设置有坐垫，所述座架4的前端可拆卸地连接所述前架5，还包括设置于车架底部带动轮椅行走的车轮，其中，还包括插销8，所述前架5插入所述座架4并通过所述插销8连接于座架4的前端。

参阅图3，插销8设置为截面为C形的插销，包括C形的销体80，所述销体80开口端设置有紧固所述前架5和座架4的卡合部81，所述销体80的中部连接一柱状的销部82。所述前架5和座架4上设置有相对的通孔，所述插销8的销部82贯穿所述前架5和座架4上相对的通孔，所述卡合部81卡紧所述前架5和座架4，前架5和座架4通过插销可拆卸地连接，当需要将前架5从座架4上拆卸下来时，微微张开卡合部81，往外拔出插销8，即可分离前架5和座架4，插销8结构巧妙，通过其卡合部卡紧前架和座架来固定两架体，提供较为方便快捷的连接与拆卸方式。

进一步地，所述车轮包括前轮6和后轮7，所述前轮6为万向轮，可将轮椅向任意方向推动。

进一步地，所述手推管1和所述靠背架3通过一旋钮连接(图中未标示)，所述旋钮包括旋钮头和螺杆部，所述螺杆部上设置有螺纹，靠背架3上固连一与螺杆部配合的螺母，手推管1和靠背架3上设置相对的通孔，螺杆部插入通孔，扭动旋钮的旋钮头使螺杆部与螺母配合，将手推管1连接于所述靠背架3上，旋钮头发挥杠杆的作用，增长了力臂，使螺杆部更容易转动，包括旋钮头和螺杆部的旋钮提供了一种便捷的手推管1连接与拆卸方式。

进一步地，所述手推管1还包括供推轮椅者握紧的把手。扶手架2和靠背架3的之间设置有防护部，在本实施例中，防护部为硬质布，当然，本实用新型并不对防护部的材质、大小、形状作具体的限定，实际应用中，可以采用硬质塑料、帆布等材质。

当然，本实用新型提供的C形插销的连接方式并不仅限于应用在前架和座架之间的连接，扶手架和靠背架之间、座架和靠背架之间的连接均可应用C形插销的连接方式。

本实用新型通过提供一种易拆卸轮椅，前架和座架之间通过C形插销连接，只要拔出C形插销即可把前架从座架上拆卸下来，插销结构巧妙，通过其卡合部卡紧前架和座架来固定两架体，提供较为方便快捷的连接与拆卸方式。

应当理解的是，本实用新型的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
