一种医疗用儿科护理报警床的制作方法

本实用新型涉及儿科医疗器械领域，具体地讲，涉及一种医疗用儿科护理报警床。

背景技术：

幼儿由于大脑智力发育尚未健全，在晃动中更容易睡眠，且排尿习惯还未养成，会发生夜间尿床的生理现象。稍大些的儿童有时也会因精神刺激、贪玩少睡、过度疲惫而引起遗尿。遗尿后若不及时处理尿湿部位会影响孩子睡眠，孩子家长就需要经常起床查看，也会影响睡眠质量，甚至会影响白天的工作和学习，当小儿尿床时通常会哭喊，但是目前市场上缺少安全有效的尿床报警器。

技术实现要素：

本实用新型要解决的技术问题是提供一种医疗用儿科护理报警床，方便对小儿进行护理。

本实用新型采用如下技术方案实现发明目的：

一种医疗用儿科护理报警床，包括床板和底座，其特征是：所述床板两侧通过板簧连接有竖板，所述竖板的底部连接在所述底座上，所述床体中部设置有固定圆轴，所述固定圆轴的两端固定在床头架上，所述床头架设置在所述床板的前后两端，所述床板两侧底部分别铰接有一组第一连接杆和第二连接杆一端，每个所述第一连接杆的另一端铰接在凸轮的圆柱凸轴上，每个所述凸轮设置在转轴的一端，每个所述转轴的另一端连接在双轴电机上；所述第二连接杆的另一端设置有方块，所述方块下端连接有弹簧，所述弹簧的底部连接在所述底座上，所述弹簧的外侧设置有限定槽。

作为对本技术方案的进一步限定，所述床板中部设置有湿度测试仪，所述床头板上设置有声音采集仪。

作为对本技术方案的进一步限定，所述底座上设置有一组储物柜，所述底座下端设置有一组床腿。

作为对本技术方案的进一步限定，所述双轴电机放置在固定块上，所述固定块固定在所述底座上。

本实用新型的有益效果是：通过床板下设置的双轴电机带动转轴的旋转，使每个凸轮旋转，使铰接在凸轮上的第一连接杆带动床体轻微的上下晃动，床板两侧下端设置的板簧可以起到减震的作用，通过另一端设置的第二连接杆及下端连接的弹簧，可以向下拉床板的一端，减轻电机的工作压力，同样起到减震的作用，通过设置的湿度测试仪和声音采集仪来采集温度和声音信号，通过中央处理器，控制警报器发出警报，来提醒护理人员及时前来照护孩子。

附图说明

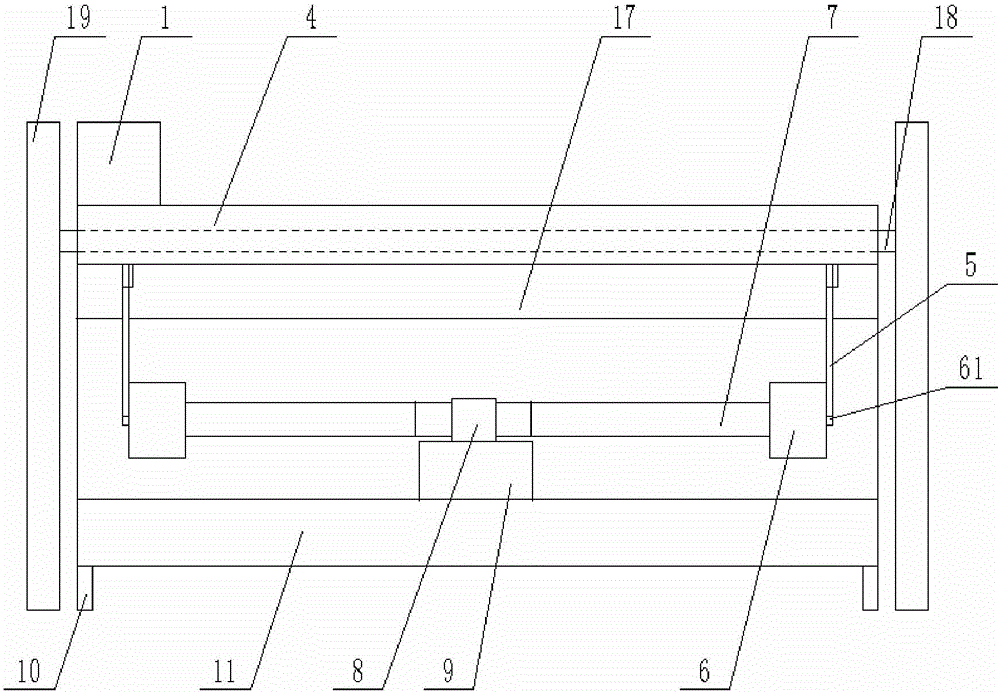

图1为本实用新型的正视图。

图2为本实用新型的右视图。

图3为本实用新的的凸轮结构示意图。

图中：1、床头板，2、声音采集仪，3、湿度测试仪，4、床板，5、第一连接杆，6、凸轮，61、圆柱凸轴，7、转轴，8、双轴电机，9、固定块，10、床腿，11、底座，12、弹簧，13、方块，14、限定槽，15、第二连接杆，16、竖板，17、板簧，18、固定圆轴,19、床头架。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

如图1-图3所示，本实用新型包括床板4和底座11，所述床板4两侧通过板簧17连接有竖板16，所述竖板16的底部连接在所述底座11上，所述床体4中部设置有固定圆轴18，所述固定圆轴18的两端固定在床头架19上，所述床头架19设置在所述床板4的前后两端，所述床板4两侧底部分别铰接有一组第一连接杆5和第二连接杆15一端，每个所述第一连接杆5的另一端铰接在凸轮6的圆柱凸轴61上，每个所述凸轮6设置在转轴7的一端，每个所述转轴7的另一端连接在双轴电机8上；所述第二连接杆15的另一端设置有方块13，所述方块13下端连接有弹簧12，所述弹簧12的底部连接在所述底座11上，所述弹簧12的外侧设置有限定槽14。

所述床板中部设置有湿度测试仪3，所述床头板1上设置有声音采集仪2。

所述底座11上设置有一组储物柜(图中未示出)，所述底座11下端设置有一组床腿10。

所述双轴电机8放置在固定块9上，所述固定块9固定在所述底座11上。

工作过程：通过床板4下设置的双轴电机8带动转轴7的旋转，使每个凸轮6旋转，使铰接在凸轮6上的第一连接杆5带动床板4围绕固定圆轴18轻微的上下晃动，床板4两侧下端设置的板簧17可以起到减震的作用，通过另一端设置的第二连接杆15及下端连接的弹簧12，可以向下拉床板4的一端，减轻双轴电机8的工作压力，同样起到减震的作用，通过设置的湿度测试仪3和声音采集仪2来采集温度和声音信号，通过中央处理器，控制警报器发出警报，来提醒护理人员及时前来照护孩子。

以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
