一种现场急救中使用便于携带的急救箱的制作方法

文档序号:11067283阅读:505来源:国知局
一种现场急救中使用便于携带的急救箱的制造方法与工艺

本实用新型涉及医疗设备技术领域,具体为一种现场急救中使用便于携带的急救箱。



背景技术:

日常生活中或外出旅游时,经常会遇到一些突然发病的人,让我们手忙脚乱,有的病人因抢救不及时而死亡,如果我们懂得一些急救的常识,及时采取一些急救措施,会减轻病情,甚至可为医护人员挽救病人的生命赢得宝贵时间。急救箱在抢救时发挥着重要作用,普通医院用的急救箱结构简单,急救箱的体积大小不一,医生在外出检查时都需要带上急救箱,因为不知道病人病情的具体情况,只有尽可能的多准备一些药物以防缺漏,药物增加的同时急救箱的重量也相应的增加,重量轻的急救箱携带起来比较方便,用手提着就行,可是一旦急救箱变重了用手提着会很累,行动起来不方便,而且不能腾出手来拿别的东西。



技术实现要素:

本实用新型的目的在于提供一种现场急救中使用便于携带的急救箱,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种现场急救中使用便于携带的急救箱,所述箱体背面的顶部通过铰链铰接有箱盖,所述箱体正表面的顶部固定连接有锁扣,所述箱盖的正表面固定连接有与锁扣相适配的搭扣,所述锁扣上开设有圆孔,所述箱盖顶部的中心处固定连接有手柄,所述箱盖的顶部开设有第一凹槽,所述第一凹槽的内部设置有支撑装置,所述支撑装置包括连接块,所述连接块的顶部与第一凹槽内腔的顶部固定连接,所述连接块的底部通过转轴活动连接有套杆,所述套杆的内腔贯穿设置有支撑杆,所述支撑杆的底部贯穿套杆的底部并延伸至套杆的外部,所述支撑杆的底部通过转轴活动连接横杆,所述套杆右侧的底部开设有通孔,所述支撑杆内腔的左侧且位于套杆内腔的一端通过弹簧固定连接有卡杆,所述卡杆的右端从左至右依次贯穿支撑杆和通孔并延伸至通孔的右侧,所述箱体背面顶部和底部的两侧均开设有第二凹槽,所述第二凹槽的内部设置有第一连接杆,所述第一连接杆上设置有背带,所述背带上设置有卡接装置,所述卡接装置包括上卡扣和下卡扣,所述上卡扣上开设有第一方孔,所述上卡扣的顶部与背带活动连接,所述下卡扣上开设有第二方孔,所述第二方孔的内部固定连接有第二连接杆,所述下卡扣通过第二连接杆与背带活动连接。

优选的,所述手柄上设置有防滑皮套。

优选的,所述铰链的上下两端均通过螺钉分别与箱体和箱盖固定连接。

优选的,所述箱体的底部设置有防滑垫。

优选的,所述箱盖的顶部设置有挎带。

与现有技术相比,本实用新型的有益效果是:该现场急救中使用便于携带的急救箱,采用箱盖的顶部设置有支撑装置,平常使用时可以把支撑杆从套杆中抽出来,卡杆和通孔的配合可以卡住支撑杆从而来支撑箱盖,此时箱盖就变成了医生的操作台,给医生提供了方便,第一凹槽的设置可以用来放置支撑杆和套杆,手柄的设置便于医生用手提着急救箱,挎带的设置方便医生用肩部挎着急救箱,通过急救箱的背面设置有背带,背带上设置有卡接装置,上卡扣和下卡扣的配合可以解开和扣住背带,医生可以把急救箱背在身后,方便了对于较重急救箱的携带,同时医生也可以腾出手来拿别的东西。

附图说明

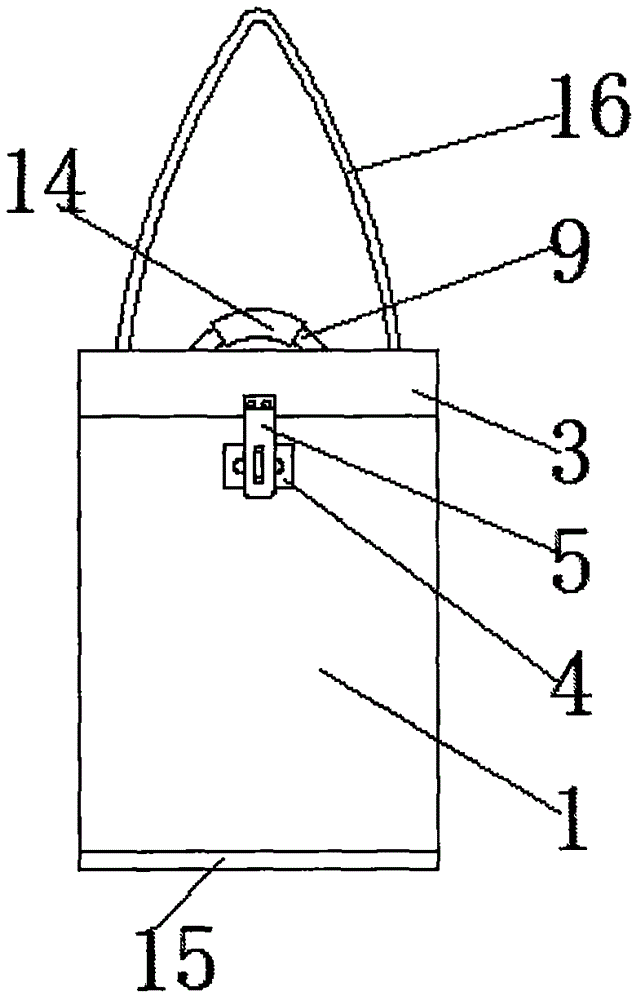

图1为本实用新型结构示意图;

图2为本实用新型结构的右视图;

图3为本实用新型A-A的放大图;

图4为本实用新型的后视图;

图5为本实用新型卡接装置的结构示意图;

图6为本实用新型上卡扣的右视图。

图中:1箱体、2铰链、3箱盖、4锁扣、5搭扣、6第一凹槽、7支撑装置、71连接块、72套杆、73支撑杆、74横杆、75通孔、76卡杆、8圆孔、9手柄、10第二凹槽、11第一连接杆、12背带、13卡接装置、131上卡扣、132下卡扣、133第一方孔、134第二方孔、135第二连接杆、14防滑皮套、15防滑垫、16挎带。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-6,本实用新型提供一种技术方案:一种现场急救中使用便于携带的急救箱,包括箱体1,箱体1背面的顶部通过铰链2铰接有箱盖3,箱体1的底部设置有防滑垫15,防滑垫15的设置增大了箱体1底部与地面的摩擦力,铰链2的上下两端均通过螺钉分别与箱体1和箱盖3固定连接,箱体1正表面的顶部固定连接有锁扣4,箱盖3的正表面固定连接有与锁扣4相适配的搭扣5,锁扣4上开设有圆孔8,箱盖3顶部的中心处固定连接有手柄9,手柄9上设置有防滑皮套14,箱盖3的顶部设置有挎带16,手柄9的设置便于医生用手提着急救箱,挎带16的设置方便医生用肩部挎着急救箱,箱盖3的顶部开设有第一凹槽6,第一凹槽6的内部设置有支撑装置7,支撑装置7包括连接块71,连接块71的顶部与第一凹槽6内腔的顶部固定连接,连接块71的底部通过转轴活动连接有套杆72,套杆72的内腔贯穿设置有支撑杆73,支撑杆73的底部贯穿套杆72的底部并延伸至套杆72的外部,支撑杆73的底部通过转轴活动连接横杆74,套杆72右侧的底部开设有通孔75,支撑杆73内腔的左侧且位于套杆72内腔的一端通过弹簧固定连接有卡杆76,卡杆76的右端从左至右依次贯穿支撑杆73和通孔75并延伸至通孔75的右侧,采用箱盖3的顶部设置有支撑装置7,平常使用时可以把支撑杆73从套杆72中抽出来,卡杆76和通孔75的配合可以卡住支撑杆73从而来支撑箱盖3,此时箱盖3就变成了医生的操作台,给医生提供了方便,第一凹槽6的设置可以用来放置支撑杆73和套杆72,箱体1背面顶部和底部的两侧均开设有第二凹槽10,第二凹槽10的内部设置有第一连接杆11,第一连接杆11上设置有背带12,背带12上设置有卡接装置13,卡接装置13包括上卡扣131和下卡扣132,上卡扣131上开设有第一方孔133,上卡扣131的顶部与背带12活动连接,背带12穿过第一方孔133与上卡扣131活动连接,下卡扣132上开设有第二方孔134,第二方孔134的内部固定连接有第二连接杆135,下卡扣132通过第二连接杆135与背带12活动连接,通过急救箱的背面设置有背带12,背带12上设置有卡接装置13,上卡扣131和下卡扣132的配合可以解开和扣住背带12,医生可以把急救箱背在身后,方便了对于较重急救箱的携带,同时医生也可以腾出手来拿别的东西。

工作原理:使用时将箱盖3打开,抽出支撑杆73,使套杆72与箱盖3之间成90度夹角,因此来支撑箱盖3,调整背带12的长度,把急救箱背在身后,上卡扣131与下卡扣132卡接固定。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
