一种血氧检测装置的制作方法

本实用新型涉及互联网技术领域，特别涉及一种血氧检测装置。

背景技术：

血氧是指人体血液中的氧气，当人体中的血氧饱和度高于正常值时，会导致体内细胞老化；当人体中的血氧饱和度低于正常值时，会造成人体供氧不足，进而导致头晕、无力、呕吐，甚至危及生命。市面上存在一些血氧仪，其主要测量指标是血氧饱和度和脉率。大部分血氧仪通常都是用户在闲暇时用来检测一下自身血氧饱和度和脉率，这种间歇性检测并不能很好的预防血氧饱和度过低给人体带来的危害。

基于此，现有技术中提出以下两类血氧仪：

指夹式血氧仪：这种血氧仪由血氧探头和血氧分析模块组成，血氧探头佩戴在用户手指上，用来收集人体的脉搏信号，血氧分析模块佩戴在用户手腕上，用来通过脉搏信号分析人体血氧饱和度和脉率。

耳夹式血氧仪，这种血氧仪是将血氧探头挂在耳垂上来收集人体的脉搏信号，血氧分析模块佩戴在用户手腕上，用来通过脉搏信号分析人体血氧饱和度和脉率。

但是，上述两种血氧仪中，指夹式血氧仪由于佩戴在用户手上，会限制佩戴者正常的生活和工作；耳夹式血氧仪由于夹在耳垂上，加紧力不宜过大，因而，容易脱落，且由于血氧分析模块也是佩戴在用户手腕上，也会对佩戴者的生活和工作造成一定的限制和影响。上述两种血氧仪均不适宜长时间的血氧检测。

因此，如何提出一种在不影响佩戴者正常生活和工作的基础上，进行长时 间的血氧检测的血氧检测装置，是一亟待解决的技术问题。

技术实现要素：

本实用新型提供一种血氧检测装置，用以在不影响佩戴者正常生活和工作的基础上，进行长时间的血氧检测。

本实用新型提供一种血氧检测装置，包括：

头带本体；

信号采集器，固定于所述头带本体内侧，用于采集佩戴者头部的脉搏波信号：

处理组件，固定于所述头带本体内侧，与所述信号采集器连接。

本实用新型的有益效果在于：将血氧仪所需要的信号采集器和处理组件固定在头带上，从而通过头带实现血氧探测仪的功能，佩戴者只需要将头带本体佩戴就可以实现长时间的血氧检测，无需单独佩戴血氧仪，因而，能够在不影响佩戴者正常生活和工作的基础上，进行长时间血氧探测。

在一个实施例中，所述装置还包括：

采集器底座，位于所述头带本体内侧，用于承载所述信号采集器。

本实施例的有益效果在于：通过采集器底座来承载信号采集器，实现了对信号采集器的固定，避免信号采集器脱落。

在一个实施例中：

所述采集器底座上设置有第一凹槽和第二凹槽；

所述信号采集器包括：

双频发光管，镶嵌于所述第一凹槽中，用于交替向佩戴者头部发射红光和红外光；

光频接收器，镶嵌于所述第二凹槽中，与所述双频发光管连接，用于当接收到所述双频发光管发射的红光的反射光和红外光的反射光时，将所述反射光的发光强度转换成所述脉搏波信号。

本实施例的有益效果在于：将信号采集器中的双频发光管和光频接收器都镶嵌在采集器底座上的凹槽中，避免双频发光管和光频接收器对佩戴者额头的挤压，提高了血氧探测装置佩戴时的舒适度。

在一个实施例中，所述处理组件，包括：

计算部件，与所述光频接收器连接，用于根据所述光频接收器转换后的脉搏波信号计算血氧饱和度和脉率；

无线传输部件，与所述计算部件连接，用于将所述计算部件计算得到的血氧饱和度和脉率的计算结果发送给预设终端；

供电部件，分别与所述信号采集器、计算部件及无线传输部件连接，用于向所述信号采集器、计算部件和无线传输部件供电。

本实施例的有益效果在于：将血氧饱和度和脉率的计算结果发送给预设终端，从而可以通过终端显示佩戴者的血氧饱和度和脉率，无需再单独设置血氧饱和度和脉率的显示装置，节省了成本，并且，通过终端显示佩戴者的血氧饱和度和脉率，使血氧饱和度和脉率的查看更加方便。

在一个实施例中，所述处理组件，还包括：

外壳，用于封装所述计算部件、无线传输部件及供电部件；

开关，固定于所述外壳上，与所述双频发光管连接，用于控制所述双频发光管的开启和关闭；

充电指示灯，固定于所述外壳上，与所述供电部件连接，用于在所述供电部件的电量不足的时候发出充电指示；

充电接口，固定于所述外壳上，与所述供电部件连接，用于在连接电源时为所述供电部件充电。

本实施例的有益效果在于：通过外壳将计算部件、无线传输部件及供电部件进行封装，从而避免计算部件、无线传输部件及供电部件对佩戴者额头的挤压，提高了舒适度。

在一个实施例中，所述装置还包括：

连接装置，位于所述头带本体的两端，用于使所述头带本体的两端连接在一起。

本实施例的有益效果在于，通过连接装置能够使头带本体的两端连接在一起，从而，无需通过打结就可实现头带本体的佩戴，使血氧检测装置的佩戴更加简单和方便。

在一个实施例中，所述装置还包括：

提醒组件，固定于所述头带本体内侧，与所述计算部件连接，用于当所述计算部件计算得到的血氧饱和度和脉率超出预设范围时，输出健康提醒。

本实施例的有益效果在于：当计算部件计算得到的血氧饱和度和脉率超出预设范围时，输出健康提醒，从而实现对用户的主动提醒，避免用户忘记查看血氧饱和度和脉率而导致的健康问题和安全问题。

本实用新型的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1为本实用新型中一种血氧检测装置的示意图；

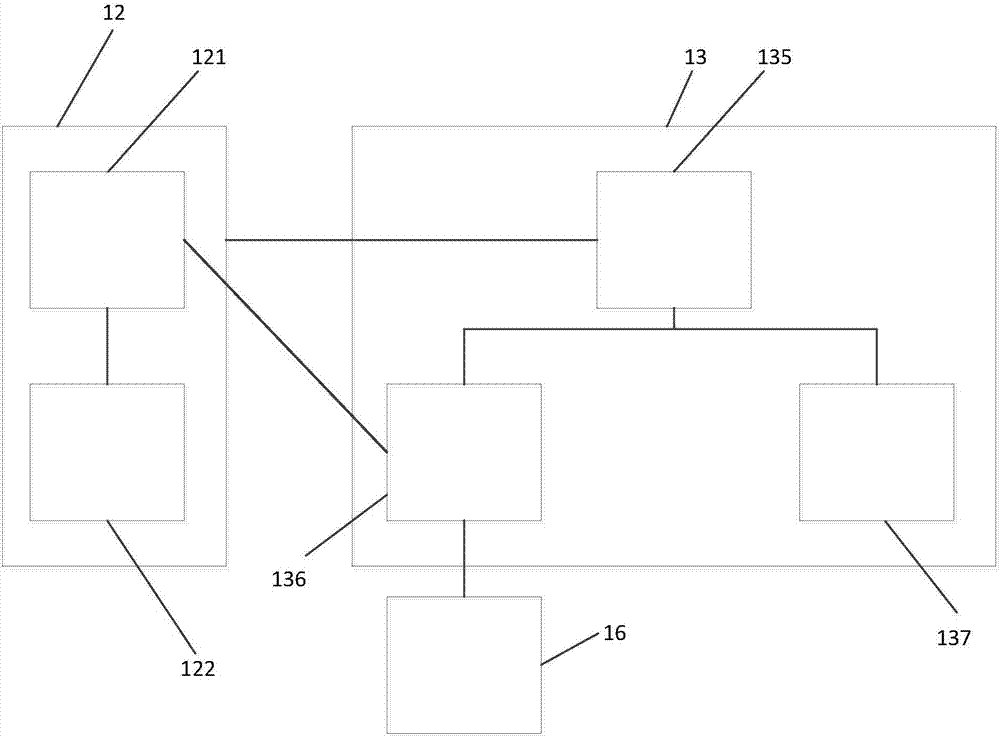

图2为本实用新型中信号采集器12内部各个部件与处理组件13内部各个部件之间的连接关系示意图。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型进行进一步的详细描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

下面参照图1描述根据本实用新型一些实施例提供的血氧检测装置，该装置包括：

头带本体11；

信号采集器12，固定于头带本体11内侧，用于采集佩戴者头部的脉搏波信号：

处理组件13，固定于头带本体11内侧，与信号采集器12连接。

本实施例中的信号采集器12充当血氧仪中的血氧探头的功能，而处理组件13充当血氧仪中血样分析模块的功能，将与血氧探头和血氧分析模块的功能相同的信号采集器12和处理组件13固定在头带本体11内侧，相当于对日常佩戴的头带功能作了扩展，使日常佩戴的头带具有血氧检测的功能，如此，将血氧检测功能应用在头带上，不会限制用户四肢的活动，因而，不会影响用户的生活和工作。

其次，日常生活中，佩戴头带不仅具有固定头发、防止头发遮住眼睛、防止汗水流进眼睛、防止风寒等功能，而且由于其透气性、吸汗性等特点，大部分人都有佩戴头带的经历或习惯。而且，头带材质柔软细腻，长期佩戴也不会产生不适感，因此，相对于指夹式或耳夹式血氧仪，本实用新型提供的血氧检测装置显然更适合进行长时间的血氧探测。

本实用新型的有益效果在于：将血氧仪所需要的信号采集器12和处理组件13固定在头带上，从而通过头带实现血氧探测仪的功能，佩戴者只需要将 头带本体11佩戴就可以实现长时间的血氧检测，无需单独佩戴血氧仪，因而，能够在不影响佩戴者正常生活和工作的基础上，进行长时间血氧探测。

在一个实施例中，装置还包括：

采集器底座14，位于头带本体11内侧，用于承载信号采集器12。

本实施例中，血氧检测装置包括采集器底座14，该采集器底座14位于头带本体11内侧，用来承载信号采集器12，通常情况下，该采集器底座14采用的是柔性衬底材料，例如，海绵、塑料、纸质材料等，采用上述材料，可避免用户佩戴该血氧探测装置时，采集器底座14对佩戴者头部的过度挤压而造成的不适。

本实施例的有益效果在于：通过采集器底座14来承载信号采集器12，实现了对信号采集器12的固定，避免信号采集器12脱落。

在一个实施例中：

采集器底座14上设置有第一凹槽和第二凹槽；

信号采集器12包括：

双频发光管121，镶嵌于第一凹槽中，用于交替向佩戴者头部发射红光和红外光；

光频接收器122，镶嵌于第二凹槽中，与双频发光管121连接，用于当接收到双频发光管121发射的红光的反射光和红外光的反射光时，将反射光的发光强度转换成脉搏波信号。

由于信号采集器12是由双频发光管121和光频接收器122组成，本实施例中，用来承载信号采集器12的采集器底座14上设置有两个凹槽：第一凹槽和第二凹槽。第一凹槽和双频发光管121的形状相匹配；第二凹槽与光频接收器122的形状相匹配。双频发光管121镶嵌在该第一凹槽中；而光频接收器122镶嵌在该第二凹槽中。

本实施例的有益效果在于：将信号采集器12中的双频发光管121和光频接收器122都镶嵌在采集器底座14上的凹槽中，避免双频发光管121和光频 接收器122对佩戴者额头的挤压，提高了血氧探测装置佩戴时的舒适度。

在一个实施例中，处理组件13，包括：

计算部件136，与光频接收器122连接，用于根据光频接收器122转换后的脉搏波信号计算血氧饱和度和脉率；

无线传输部件137，与计算部件136连接，用于将计算部件136计算得到的血氧饱和度和脉率的计算结果发送给预设终端；

供电部件135，分别与信号采集器12、计算部件136及无线传输部件137连接，用于向信号采集器12、计算部件136和无线传输部件137供电。

本实施例中，处理组件13包括计算部件136、无线传输部件137和供电部件135，其中：

计算部件136与光频接收器122连接，用来接收光频接收器122转换后的脉搏波信号，并根据该脉搏波信号计算佩戴者的血氧饱和度和脉率；

而无线传输部件137与计算部件136连接，当结算部件计算得到佩戴者的血氧饱和度和脉率时，将佩戴者的血氧饱和度和脉率发送给该无线传输部件137，该无线传输部件137再讲血氧饱和度和脉率的计算结果发送给预设终端，该预设终端是预先与该血氧探测装置绑定的终端，例如，可以是佩戴者的手机、智能手表等具有现实功能的智能设备；

该处理组件13还包括供电部件135，该供电部件135用来向该血氧探测装置中所有需要用电的部件供电。

本实施例中所介绍的计算部件136、无线传输部件137和供电部件135均为处理组件13内部的器件，通过一外壳131将计算部件136、无线传输部件137和供电部件135封装在一起。

本实施例的有益效果在于：将血氧饱和度和脉率的计算结果发送给预设终端，从而可以通过终端显示佩戴者的血氧饱和度和脉率，无需再单独设置血氧饱和度和脉率的显示装置，节省了成本，并且，通过终端显示佩戴者的血氧饱和度和脉率，使血氧饱和度和脉率的查看更加方便。

在一个实施例中，处理组件13，还包括：

外壳131，用于封装计算部件136、无线传输部件137及供电部件135；

开关132，固定于外壳131上，与双频发光管121连接，用于控制双频发光管121的开启和关闭；

充电指示灯133，固定于外壳131上，与供电部件135连接，用于在供电部件135的电量不足的时候发出充电指示；

充电接口134，固定于外壳131上，与供电部件135连接，用于在连接电源时为供电部件135充电。

本实施例中，处理组件13包括外壳131、开关132、充电指示灯133和充电接口134，其中：

外壳131用来封装前述的计算部件136、无线传输部件137及供电部件135；

该外壳131上装有开关132，该开关132与双频发光管121连接，控制该双频发光管121的开启和关闭，而当控制双频发光管121开启后，双频发光管121开始交替向佩戴者头部发射红光和红外光，由于光频接收器122是在接收到红光和红外光的触发时才开始工作，计算部件136则是在接收到光频接收器122转换后的脉搏波信号才开始工作，无线传输部件137则是在得到计算部件136计算得到的血氧饱和度和脉率的计算结果才开始工作。因而，该开关132只需要控制双频发光管121的开启和关闭即可。

当然，该开关132也可以根据需要设置为与上述所有部件相连，在开关132开启时，同时控制双频发光管121、光频接收器122、计算部件136和无线传输部件137开启。

该外壳131上还装有充电指示灯133，该充电指示灯133与供电部件135相连，当供电部件135的电量不足时，充电指示灯133通过发射预设颜色的灯光或通过闪烁提示用户电量不足。

同时，该外壳131上还装有充电接口134，该充电接口134与供电部件135连接，当该充电接口134与电源连接时，为供电部件135充电。

本实施例中的外壳131、开关132、充电指示灯133和充电接口134都是在处理组件13外部，供用户操作或指示用户充电灯，即通过本实施例提供的各个部件，使佩戴者与该血氧检测装置实现了人机交互。

本实施例的有益效果在于：通过外壳131将计算部件136、无线传输部件137及供电部件135进行封装，从而避免计算部件136、无线传输部件137及供电部件135对佩戴者额头的挤压，提高了舒适度。

在一个实施例中，装置还包括：

连接装置15，位于头带本体11的两端，用于使头带本体11的两端连接在一起。

本实施例中，头带本体11的两端设置有连接装置15，该连接装置15可以是头带本体11的两端连接在一起，该连接装置15可以是卡扣、魔术贴、搭扣等。

本实施例的有益效果在于，通过连接装置15能够使头带本体11的两端连接在一起，从而，无需通过打结就可实现头带本体11的佩戴，使血氧检测装置的佩戴更加简单和方便。

在一个实施例中，装置还包括：

提醒组件16，固定于头带本体11内侧，与计算部件136连接，用于当计算部件136计算得到的血氧饱和度和脉率超出预设范围时，输出健康提醒。

在本实施例中，血氧检测装置还包括提醒组件16，该提醒组件16固定在头带本体11的内侧，与计算部件136连接，当计算部件136计算得到的血氧饱和度和脉率超出预设范围时，输出健康提醒。该预设范围为血氧饱和度和脉率的正常值范围，而在本实施例中，可以是在血氧饱和度和脉率这两项指标中的任意一项超出正常值范围就输出健康提醒，也可以是在血氧饱和度和脉率这两项指标均超出正常值范围时才输出提醒。

其中，可以采用振动、响铃、语音等提醒方式中的任意一种方式输出提醒，也可以采用上述提醒方式中的至少两种方式结合输出提醒。

本实施例的有益效果在于：当计算部件136计算得到的血氧饱和度和脉率超出预设范围时，输出健康提醒，从而实现对用户的主动提醒，避免用户忘记查看血氧饱和度和脉率而导致的健康问题和安全问题。

在本说明书的描述中，术语“安装”、“相连”、“连接”等术语均应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；“相连”可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本说明书的描述中，术语“一个实施例”、“一些实施例”、“具体实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
